Пост кнопочный ПКЕ 112-3-У3-IP40 (красный гриб) | 150735 КЭАЗ

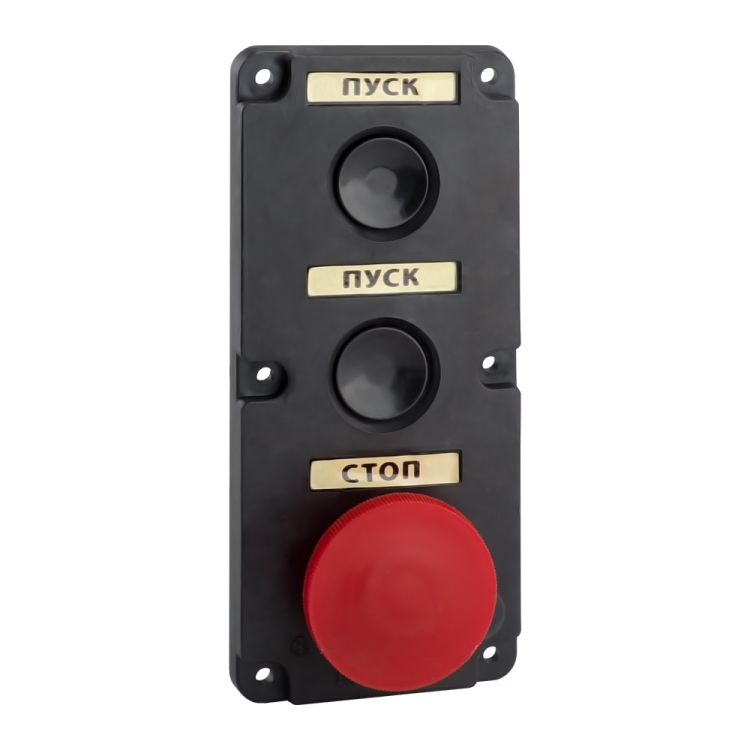

Пост кнопочный ПКЕ 112-3-У3-IP40 (красный гриб) от КЭАЗ - устройство аварийной остановки с одним грибовидным кнопочным элементом и двумя дополнительными нажимными кнопками, предназначенное для быстрого отключения оборудования в экстренных ситуациях. Подходит для установки на панели управления станков, конвейеров и других промышленных систем.

Назначение и область применения

Пост кнопочный ПКЕ 112-3-У3-IP40 (красный гриб) используется для выполнения функции аварийной остановки (E-stop) в промышленном оборудовании. Его основная задача - обеспечить немедленное отключение питания или управления механизмом при возникновении опасности. Грибовидная кнопка позволяет легко активировать остановку даже в условиях ограниченного доступа или при необходимости действия через одежду или перчатки. Две дополнительные нажимные кнопки могут использоваться для запуска, сброса или других операций управления.

Область применения: металлообработка, сборочные линии, упаковочные машины, конвейеры, насосные станции и другие системы, где требуется надёжная и быстрая реакция на аварийную ситуацию.

Технические характеристики

• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не защищён от воды;
• Функция: аварийная остановка (только одна из трёх кнопок - красный гриб);
• Количество кнопок: три - один грибовидный и две обычные нажимные;
• Контакты: один нормально замкнутый (НО) и один нормально разомкнутый (НЗ) контакт для коммутации цепей управления;
• Коммутируемый ток: до 1 А - подходит для управления реле, катушками контакторов, но не для прямого включения мощных нагрузок;
• Номинальное напряжение: 110–600 В переменного или постоянного тока;
• Материал корпуса: пластик - легкий, устойчивый к механическому воздействию, но не рассчитан на ударные нагрузки;
• Климатическое исполнение: У3 - предназначено для работы в помещениях с умеренным климатом, температурой от −25C до +40C;
• Размеры: ширина 80 мм, высота 190 мм, глубина 85 мм;
• Цвет: красный гриб, черные остальные кнопки - соответствует требованиям безопасности для аварийных остановок;
• Нормативный документ: ТУ 3428-002-65642577-2008.

Совместимость и монтаж

Пост кнопочный ПКЕ 112-3-У3-IP40 (красный гриб) имеет накладную конструкцию и монтируется на монтажную плиту или панель с помощью болтов или фланцевого крепления. Диаметр отверстия для установки должен соответствовать размерам корпуса - рекомендуется предварительно проверить чертежи производителя. Монтаж допускается только на вертикальных поверхностях. Для подключения используются клеммы внутри корпуса - провода сечением до 2,5 мм2.

Не требует внешнего питания - работает как механический переключатель в цепях управления. Совместим со всеми стандартными реле и контакторами, управляемыми током до 1 А.

Безопасность и стандарты

Цветовая схема (красный гриб на фоне чёрного) соответствует международному стандарту IEC 60204-1 для аварийных остановок. Конструкция гарантирует автоматический возврат кнопки после отпускания - что исключает случайное повторное включение. Применение устройства в соответствии с ТУ 3428-002-65642577-2008 обеспечивает соответствие требованиям российской промышленной безопасности.

Преимущества

• Один грибовидный элемент обеспечивает быстрое и интуитивное срабатывание даже в стрессовой ситуации;
• Три кнопки в одном корпусе позволяют компактно разместить функции аварийной остановки и управления;
• Пластиковый корпус устойчив к коррозии и химическим веществам, характерным для промышленной среды;
• Поддержка напряжений до 600 В делает устройство универсальным для различных типов систем управления;
• Изготовлено КЭАЗ - производителем с многолетней историей в области промышленной аппаратуры.

Ограничения применения

• Защита IP40 не предусматривает защиту от брызг, пыли или влаги - нельзя использовать во влажных, пыльных или открытых зонах;
• Коммутируемый ток всего 1 А - не подходит для прямого управления двигателями, нагревателями или другими мощными нагрузками;
• Климатическое исполнение У3 ограничивает применение в холодных необогреваемых помещениях ниже −25C;
• Отсутствуют световые индикаторы или ключевые выключатели - не подходит для систем с повышенными требованиями к контролю доступа или диагностики состояния.

Примеры использования

• На станке ЧПУ - красный гриб для аварийной остановки, две черные кнопки - «пуск» и «сброс ошибки»;
• На конвейере - гриб для экстренной остановки всей линии, остальные кнопки - для ручного перемещения ленты;
• В системе подачи сырья - кнопки управления потоком материала и аварийная остановка в случае заклинивания.

Практические советы

• Перед монтажом убедитесь, что отверстие в панели точно совпадает с размерами корпуса - иначе возможны люфты или повреждение креплений;
• Провода подключайте плотно, чтобы избежать нагрева и окисления контактов при длительной работе;
• Не используйте ПКЕ 112-3-У3-IP40 (красный гриб) вместо герметичного поста - если есть риск попадания жидкости или пыли, выбирайте модель с IP65/IP67;
• Проверьте соответствие цвета кнопок вашим внутренним стандартам безопасности - красный гриб обязателен для E-stop, но черные кнопки должны отличаться по смыслу (например, «пуск» и «стоп»);
• При замене старого поста - сверьте количество и тип контактов: здесь один НЗ и один НО - этого достаточно для большинства схем управления, но не для сложных интерлоков.
