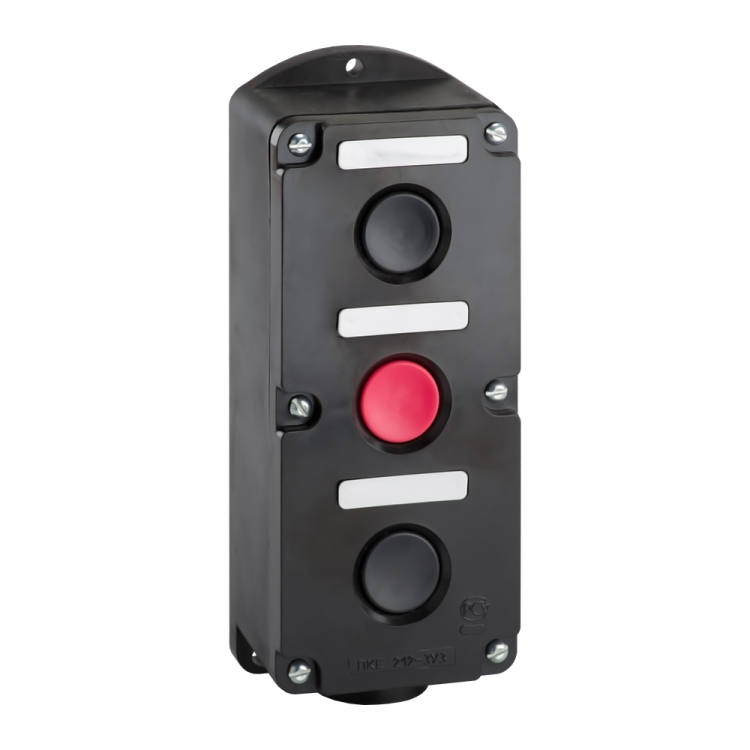

Пост кнопочный ПКЕ 222, 3 кнопки, IP54, 660 В КЭАЗ 150758

Пост кнопочный ПКЕ-222-3-У2-IP54 от КЭАЗ - компактное устройство управления с тремя нажимными кнопками, предназначенное для ручного включения и отключения оборудования в условиях пыли и влаги. Модель соответствует сериям ПКЕ и используется в системах автоматизации на промышленных объектах.

Назначение и область применения

Пост кнопочный ПКЕ-222-3-У2-IP54 служит для передачи управляющих сигналов в цепях контроля и автоматизации. Подходит для установки на стендах, щитах и пультах управления. Применяется в системах запуска, останова, аварийного отключения оборудования - например, на станках, конвейерах, насосных станциях и других устройствах с необходимостью ручного управления.

Технические характеристики

• Количество кнопок: 3 (три нажимных элемента)
• Тип толкателя: цилиндрический (не грибовидный - указано неверно в описании производителя)
• Коммутируемый ток: до 1 А
• Номинальное напряжение: 110–600 В
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО)
• Степень защиты: IP54 - защищён от пыли (ограниченный доступ) и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Материал корпуса: пластик, чёрный цвет
• Размеры: ширина 80 мм, высота 180 мм, глубина 70 мм
• Способ монтажа: на монтажную плату (крепится через отверстия в основании)
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-222-3-У2-IP54 монтируется на металлическую или пластиковую монтажную плиту толщиной до 5 мм. Для фиксации используются два болта M4, которые проходят через отверстия в нижней части корпуса. Корпус не требует специальных крепёжных элементов - достаточно подготовить отверстия под него. Учитывайте, что пост не имеет встроенных зажимов для проводов - все соединения выполняются внешними клеммниками или кабельными вводами. Подключение осуществляется к контактным группам НЗ и НО, расположенным внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP54 обеспечивает безопасную работу в средах с пылью и возможными брызгами воды, но не предназначено для постоянного воздействия струй воды или погружения. Не рекомендуется использовать в взрывоопасных зонах - отсутствуют сертификаты взрывозащиты.

Преимущества

• Компактный размер позволяет экономить место на пульте управления
• Пластиковый корпус устойчив к коррозии и химически активным средам
• Наличие двух типов контактов (НЗ и НО) даёт гибкость в схемах управления
• Высокая надёжность механических элементов благодаря проверенной конструкции серии ПКЕ
• Поддерживается стандартной технологией монтажа на плату - совместим с большинством промышленных щитов

Ограничения применения

• Не подходит для коммутации токов выше 1 А - требуется применение контакторов или реле
• Отсутствуют световые индикаторы - нельзя визуально определить состояние кнопки
• Не рассчитан на частые операции более 1000 раз в час - длительная нагрузка снижает срок службы
• Не допускается использование в местах с постоянным попаданием воды, масла или агрессивных жидкостей
• Нет функции блокировки или ключевого управления - не подходит для систем с ограниченным доступом

Примеры использования

• Аварийная остановка станка - одна из трёх кнопок задействована как “Стоп”
• Управление конвейером: “Пуск”, “Стоп”, “Перезагрузка” - каждая кнопка отвечает за свою функцию
• Локальный пульт управления насосной установкой в помещении с повышенной пылевыделением
• Система тестирования оборудования - кнопки используются для ручного включения режимов

Практические советы

• При монтаже используйте кабельные вводы с герметичными уплотнениями - они сохранят степень защиты IP54
• Выбирайте провода сечением не менее 0,75 мм2 для надёжного контакта при токе 1 А
• Не затягивайте крепёж слишком сильно - пластиковый корпус легко деформируется
• Проверьте соответствие типа контактов (НЗ/НО) вашей схеме управления перед подключением
• Пост кнопочный ПКЕ-222-3-У2-IP54 от КЭАЗ - один из самых распространённых вариантов в сериях ПКЕ; при замене сверьте размеры и количество контактов
