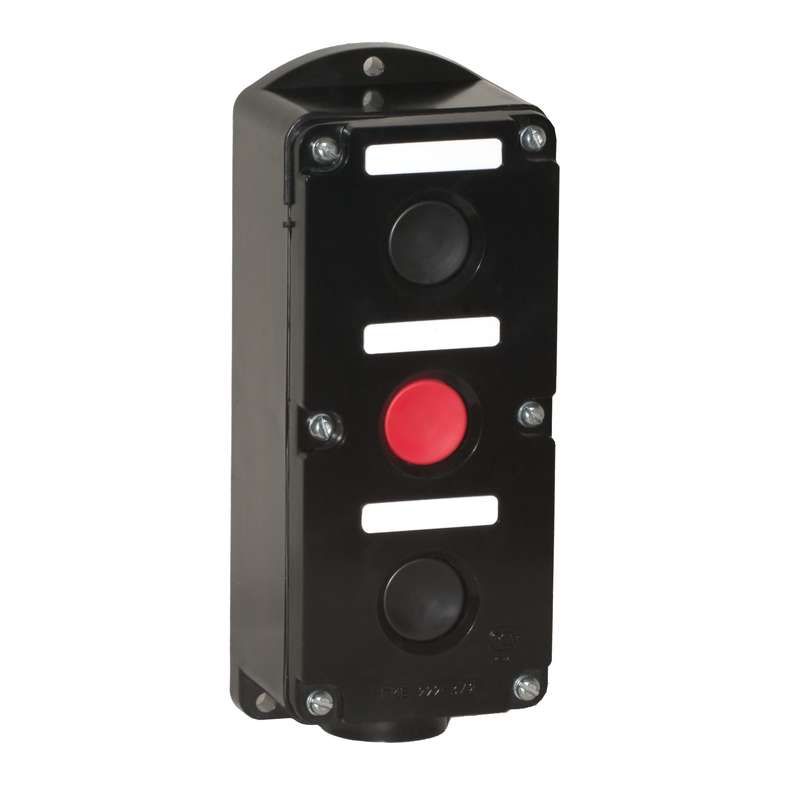

Пост кнопочный ПКЕ-222/3 "Пуск-Стоп" 2 черн. 1 красн. Электродеталь ПКЕ-222/3.2Ч.1К Воронеж

Пост кнопочный ПКЕ-222/3 Пуск-Стоп 2 черных 1 красная от бренда Электродеталь Воронеж - компактное устройство управления для ручного запуска и остановки оборудования. Устройство выполнено в едином корпусе с трёхпозиционным постом: две кнопки «Пуск» (черные) и одна «Стоп» (красная), все с самовозвратом. Подходит для установки на пультах, станках и распределительных щитах.

Назначение и область применения

Пост кнопочный ПКЕ-222/3 предназначен для ручного управления электрическими цепями: запуска и остановки двигателей, насосов, конвейеров, компрессоров и других устройств. Типичные области применения - промышленные автоматизированные системы, оборудование на заводах, линии сборки, объекты ЖКХ и энергетики. Каждый пост работает автономно, что позволяет управлять несколькими функциями одним устройством.

Технические характеристики

• Количество постов: 3 (2 черные кнопки «Пуск», 1 красная кнопка «Стоп»)
• Тип действия: самовозврат (без фиксации) - кнопка возвращается в исходное положение после отпускания
• Цвет кнопок: черный (×2), красный (×1); переднее кольцо - черное
• Материал корпуса: пластик
• Степень защиты IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип контактов: нормально разомкнутые (NO) и нормально замкнутые (NC) - каждый пост имеет два изолированных контакта
• Подключение проводов: до 2,5 мм2 одиночный медный или алюминиевый провод; или два медных провода по 1,5 мм2 каждый
• Форма кнопок: плоская - удобна для нажатия пальцем, снижает риск случайного срабатывания

Совместимость и монтаж

Пост кнопочный ПКЕ-222/3 монтируется на любую ровную поверхность - металлический щит, панель, стену. Для установки требуется отверстие подходящего диаметра (обычно 22–25 мм, согласно типовой габаритной схеме ПКЕ). Крепление осуществляется через штатные фланцы с болтами или гайками, которые входят в комплект. Монтаж не требует специальных инструментов - достаточно отвертки и сверла. Все контакты доступны с тыльной стороны, легко подключаются к клеммникам или проводам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2 для аппаратов управления. Защита IP54 обеспечивает безопасную работу в условиях повышенной запылённости и возможных брызг воды - например, на участках с мойкой оборудования или в помещениях с высокой влажностью. Напряжение коммутируемых цепей - до 500 В переменного тока, ток - до 10 А. Не предназначено для взрывоопасных сред.

Преимущества

• Унифицированная конструкция - совместима с другими изделиями серии ПКЕ, что упрощает замену и обслуживание
• Плоские кнопки обеспечивают точное управление и минимизируют вероятность случайного нажатия
• Раздельные контакты на каждом посте позволяют использовать один пост для двух функций (например, «Пуск» + сигнализация)
• Пластиковый корпус устойчив к коррозии и химическим воздействиям, не требует окраски или антикоррозийной обработки
• Высокая надёжность механических частей - срок службы более 100 000 операций

Ограничения применения

• Не подходит для установки в местах постоянного прямого потока воды или погружения - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Запрещено применять в взрывоопасных зонах (взрывозащищённые аналоги требуют сертификации Ex)
• Алюминиевые провода должны быть предварительно обжаты наконечниками - прямое подсоединение без них повышает риск перегрева
• Не рекомендовано использование в условиях температур ниже –25C или выше +55C без дополнительного теплового контроля

Примеры использования

• Управление станком ЧПУ: одна черная кнопка - запуск, вторая - сброс ошибки, красная - экстренная остановка
• Конвейерная линия: два поста ПКЕ-222/3 установлены на разных участках - операторы могут останавливать ленту с любого места
• Вентиляционная система: кнопка «Пуск» активирует вентилятор, «Стоп» - выключает, второй «Пуск» используется для режима принудительной вентиляции

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать размеру корпуса ПКЕ-222/3 (стандартный - около 22 мм)
• При использовании алюминиевых проводов обязательно применяйте медно-алюминиевые наконечники и затягивайте клеммы усилием 0,8–1,0 Нм
• Для долговечности не используйте силовые удары при нажатии - кнопки рассчитаны на легкое давление
• Если нужна дополнительная защита от внешних воздействий, можно установить прозрачный защитный колпачок (совместим с конструкцией ПКЕ)
• При замене старого поста - сохраните схему подключения контактов: NO и NC могут отличаться между модификациями
