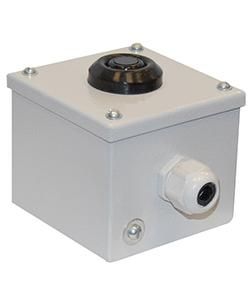

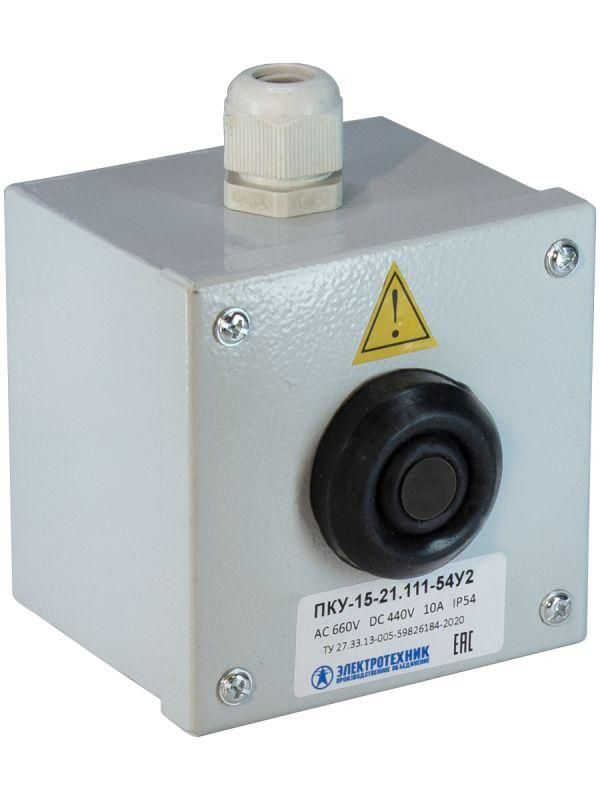

Пост кнопочный ПКУ 15-21.111 54 У2 (КЕ081/2 (1з+1р) черн. + PG-13.5) Электротехник ET008510

Пост управления ПКУ-15-21.111-54У2 (КЕ081/2(1з+1р) черная + PG-13,5) от бренда Электротехник - это компактный кнопочный пост для управления электрическими цепями в промышленном оборудовании. Он сочетает надёжную защиту IP54, один нормально открытый и один нормально замкнутый контакт, а также встроенный сальник PG-13,5 для герметизации кабеля. Подходит для установки на монтажную плату.

Назначение и область применения

Пост управления ПКУ-15-21.111-54У2 предназначен для ручного включения и выключения цепей управления в системах автоматики. Работает с переменным током до 660 В (50 Гц) и постоянным током до 440 В. Применяется в устройствах, где требуется простое и надёжное управление: станки, конвейеры, насосы, системы вентиляции, автоматические линии. Установка возможна внутри щитов или на внешних панелях.

Технические характеристики

• Напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Тип изделия: кнопочный пост
• Количество контактов: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Тип толкателя: цилиндрический - обеспечивает плавное нажатие и долгий срок службы
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Цвет корпуса: серый
• Герметизация: встроен сальник PG-13,5 для кабеля диаметром до 13,5 мм
• Количество постов: 1

Совместимость и монтаж

Пост управления ПКУ-15-21.111-54У2 монтируется на металлическую или пластиковую монтажную плиту толщиной до 6 мм. Для крепления используются два отверстия под M4 болты (не входят в комплект). Сальник PG-13,5 позволяет вводить кабель с наружным диаметром до 13,5 мм - перед монтажом проверьте соответствие диаметра кабеля. Обязательно затяните сальник после ввода провода, чтобы сохранить степень защиты IP54. Не используйте кабели с жилами больше 2,5 мм2 - перегрузка может повредить контакты.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленной автоматике. Конструкция выполнена с учётом требований к электроизоляции и механической прочности. Резиновая прокладка между крышкой и корпусом предотвращает попадание влаги и пыли внутрь. Сертификация по Евростандарту обеспечивает совместимость с европейскими компонентами.

Преимущества

• Компактный размер - экономит место в шкафах и на панелях
• Герметичная конструкция - сальник и прокладка обеспечивают длительную работу в условиях запылённости и повышенной влажности
• Чёткая коммутация - контакты НО и НЗ позволяют реализовать базовые схемы управления (пуск, стоп, реверс)
• Производительская цена - снижает стоимость проекта без потери качества
• Индивидуальная упаковка - исключает повреждения при транспортировке и хранении

Ограничения применения

• Не предназначен для работы в средах с агрессивными газами, паром или маслом - не имеет взрывозащиты
• Не рассчитан на частые циклы более 1000 включений в час - высокая нагрузка сокращает срок службы контактов
• Нельзя использовать в качестве главного рубильника - только для цепей управления, не для силовой нагрузки
• Работает только при температуре окружающей среды от -25C до +40C - не для экстремальных условий

Примеры использования

• Пуск и остановка асинхронного двигателя на конвейере
• Аварийная остановка станка с ЧПУ
• Управление клапаном в системе охлаждения
• Локальный контроль вентилятора в распределительном щите

Практические советы

• Перед установкой проверьте, что кабель, который будет введён через PG-13,5, имеет подходящий диаметр - слишком толстый кабель повредит сальник, слишком тонкий - не обеспечит герметичность
• При сборке щита убедитесь, что монтажная плата жестко закреплена - вибрация может вызвать ослабление контактов
• Не открывайте корпус во время работы - это нарушает защиту IP54 и аннулирует гарантию
• Для многократного использования рекомендовано применять в схемах с минимальной коммутационной нагрузкой - лучше всего для сигналов управления, а не для мощных потребителей
• Пост управления ПКУ-15-21.111-54У2 можно заказывать с другими типами контактов - уточните у производителя возможность модификации под вашу задачу
