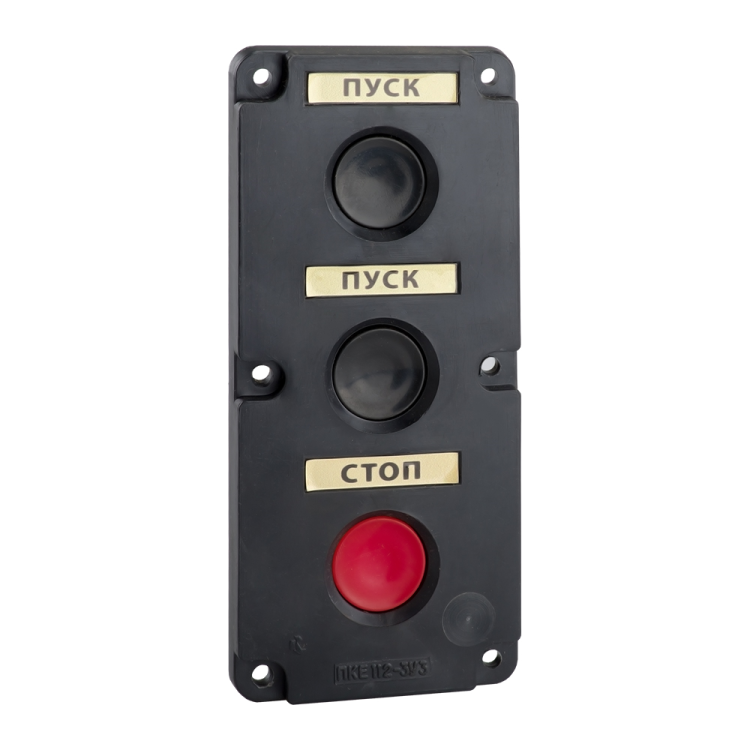

Пост кнопочный ПКЕ 112-3-У3-IP40 | 150734 КЭАЗ

Пост кнопочный ПКЕ-112-3-У3-IP40 от КЭАЗ - компактное устройство для управления оборудованием через три независимые кнопки, предназначенное для установки на монтажную плату в условиях умеренного климата. Надёжный и простой в использовании, он подходит для систем автоматизации, где требуется физический контроль запуска и остановки.

Назначение и область применения

Пост кнопочный ПКЕ-112-3-У3-IP40 используется для передачи коммутационных сигналов в цепях управления. Каждая из трёх кнопок управляет отдельным действием - например, «Старт», «Стоп», «Реверс». Применяется в пультах управления станков, конвейеров, насосных станций, систем вентиляции и другого оборудования с ручным управлением. Подходит для внутренней установки в щитах, панелях и шкафах, где нет воздействия брызг воды или пыли.

Технические характеристики

• Количество кнопок: 3 (три нажимных элемента)
• Тип толкателя: грибовидный / цилиндрический (удобен для нажатия рукой)
• Коммутируемый ток: до 1 А
• Номинальное напряжение: 110–600 В переменного или постоянного тока
• Количество контактов: 1 пара на каждую кнопку (нормально разомкнутый контакт)
• Переключающие контакты: отсутствуют - кнопки не имеют механической фиксации, работают только при нажатии
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Материал корпуса: пластик, чёрный цвет
• Конструкция корпуса: накладной, монтируется на поверхность
• Размеры: 80×180×70 мм
• Способ монтажа: на монтажную плату (через отверстия и крепёж)
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-112-3-У3-IP40 устанавливается на жесткую монтажную плату или панель толщиной до 4 мм. Для крепления используются два болта M4, расположенные по бокам корпуса. Отверстия в плате должны соответствовать габаритам устройства - 80×180 мм. Кабели подводятся снизу или сзади, так как корпус не имеет входных кабельных вводов. Соединение контактов осуществляется через клеммы внутри корпуса. Обязательно проверьте соответствие сечения провода - рекомендовано до 1,5 мм2 для надёжного соединения.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги. Не применяйте в сырых, пыльных или наружных условиях. Максимальный коммутируемый ток - 1 А; превышение нагрузки вызывает оплавление контактов и выход из строя.

Преимущества

• Три независимых кнопки позволяют реализовать сложные алгоритмы управления одним устройством
• Грибовидные толкатели обеспечивают удобное и точное нажатие даже в перчатках
• Чёрный пластиковый корпус устойчив к механическим повреждениям и химически нейтрален
• Накладной монтаж позволяет легко заменить пост без демонтажа всей панели
• Поддерживает широкий диапазон напряжений - совместим с большинством промышленных систем управления

Ограничения применения

• Не предназначена для работы во влажной среде - IP40 не защищает от брызг и конденсата
• Нет световой индикации - невозможно визуально определить состояние кнопки
• Отсутствуют переключающие контакты - кнопки не фиксируются в положении “вкл.”, только импульсные
• Запрещено использовать в взрывоопасных зонах - нет сертификата взрывозащиты
• Не подходит для токов выше 1 А - риск сваривания контактов

Примеры использования

• Пульт управления станком ЧПУ: одна кнопка - запуск, вторая - останов, третья - аварийная остановка
• Система вентиляции: включение вручную, отключение, принудительный режим
• Линия сборки: стартер, стоп, сброс ошибки
• Щит управления насосом: включение, останов, тестирование

Практические советы

• При монтаже используйте изоляционные прокладки между корпусом и металлической платой, чтобы исключить замыкание
• Проверяйте целостность контактов после нескольких тысяч операций - при интенсивном использовании возможен износ
• Не путайте с постами с фиксацией - ПКЕ-112-3-У3-IP40 работает только при нажатии, не сохраняет состояние
• Для внешнего монтажа выбирайте модели с IP65/IP67 - этот вариант подходит только для закрытых помещений
• При заказе убедитесь, что нужен именно ПКЕ-112-3-У3-IP40 - другие модификации серии ПКЕ могут иметь другое количество кнопок или тип защиты
