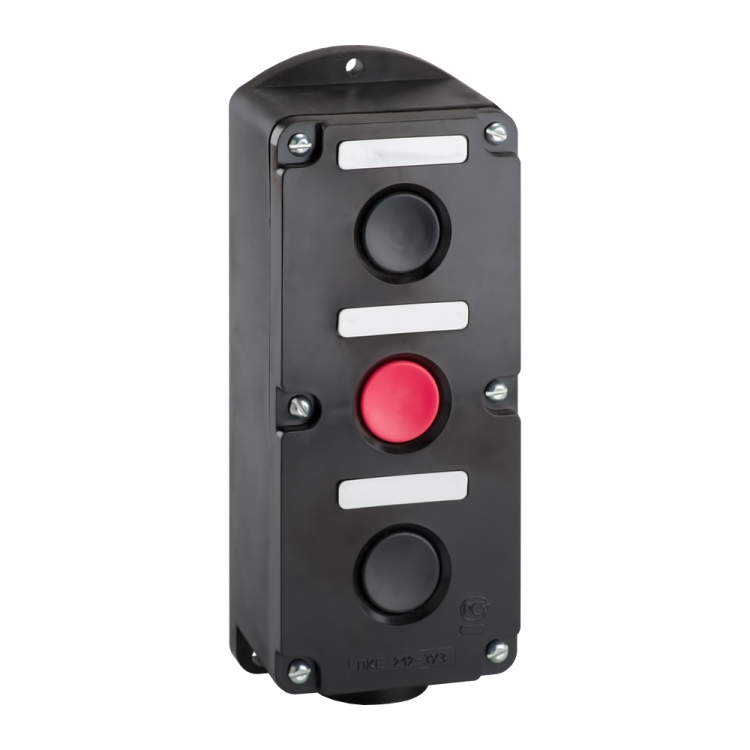

Пост кнопочный ПКЕ 212-3-У3-IP40 | 150750 КЭАЗ

Пост кнопочный ПКЕ 212-3-У3-IP40 от КЭАЗ - компактное устройство для управления электрическими цепями в системах автоматизации. Он сочетает два поста с тремя кнопками на одном корпусе, обеспечивает надежную коммутацию при напряжении до 600 В и защищен от попадания твердых частиц размером более 1 мм (IP40). Подходит для установки на панели оборудования, где требуется простое и устойчивое управление.

Назначение и область применения

Пост кнопочный ПКЕ 212-3-У3-IP40 предназначен для ручного управления электрическими цепями управления: запуск, остановка, изменение режима работы. Применяется в системах автоматизации промышленного оборудования - станках, конвейерах, насосных станциях, щитах управления. Удобен там, где нужна компактная группа из нескольких кнопок на одной платформе, а внешние воздействия (пыль, брызги) не требуют высокой степени защиты.

Технические характеристики

• Тип: пост кнопочный с двумя постами и тремя нажимными кнопками
• Номинальное напряжение: 110–600 В переменного тока (до 50 Гц), до 440 В постоянного тока
• Коммутируемый ток: 1 А
• Контакты: 1 нормально замкнутый (НО) и 1 нормально разомкнутый (НЗ) контакт на каждую кнопку
• Тип толкателя: грибовидный / цилиндрический - удобен для нажатия рукой даже в перчатках
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Степень защиты: IP40 - предохраняет от твердых предметов больше 1 мм, но не от воды
• Материал корпуса: пластик, черный цвет
• Конструкция: накладной корпус, монтаж на монтажную плиту
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 212-3-У3-IP40 монтируется на монтажную плату (панель) с помощью крепления через отверстия в основании. Диаметр посадочного отверстия соответствует стандартным размерам для постов серии ПКЕ. Для правильной установки проверьте толщину панели - она должна позволить плотно закрепить корпус без люфта. Не требует специальных инструментов: достаточно отвертки и фиксирующей гайки. Совместим со всеми проводами сечением до 2,5 мм2. Обратите внимание: встроенных световых индикаторов и ключевых выключателей нет - функционал ограничен только механическими кнопками.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Сертифицировано для работы в промышленных условиях с контролируемой средой. Не предназначен для взрывоопасных зон. Защита IP40 исключает риск повреждения от крупной пыли, но не защищает от влаги - не используйте в сырых помещениях или на открытых площадках.

Преимущества

• Компактная конструкция: три кнопки и два поста на одном корпусе экономят место на панели
• Надежные контакты: рассчитаны на долгий срок службы при нагрузке до 1 А
• Универсальное напряжение: поддерживает как переменный, так и постоянный ток
• Простота монтажа: не требует сложной сборки, совместим с типовыми панелями
• Производитель: КЭАЗ - известный российский производитель, обеспечивающий стабильное качество серийной продукции

Ограничения применения

• Не применяется во влажных, пылевых или агрессивных средах - степень защиты IP40 недостаточна
• Отсутствуют световые индикаторы - нельзя использовать для визуального контроля состояния
• Нет ключевых выключателей - не подходит для ограничения доступа к управлению
• Работает только с током до 1 А - не годится для прямого управления мощными двигателями или нагревателями
• Не рекомендован для наружной установки или мест с возможностью брызг воды

Примеры использования

• Пульт управления станком: одна кнопка - “Старт”, вторая - “Стоп”, третья - “Аварийная остановка”
• Щит управления конвейером: две группы кнопок для двух участков линии
• Локальный пульт в цеху: быстрый доступ к включению/выключению насоса или вентилятора
• Оборудование с ручным режимом: тестирование, обслуживание, наладка

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий в панели - они должны точно совпадать с размерами корпуса ПКЕ 212-3-У3-IP40
• Подключайте контакты согласно схеме: НЗ и НО выводы помечены на корпусе - не путайте их
• Для длительной эксплуатации избегайте частых ударных нагрузок на кнопки - хотя они прочные, механический износ все же есть
• Если требуется защита от влаги - выбирайте модели с IP65/IP67; этот вариант подходит только для сухих помещений
• При замене старого поста - убедитесь, что новый имеет те же параметры тока и количества контактов, чтобы не нарушить работу системы
