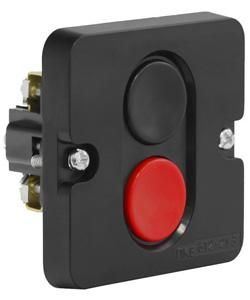

Пост управления ПКЕ 612 У3 10А 660В черн. и красн. цилиндр в нишу IP40 Электротехник ET523349

Пост управления ПКЕ 612 У3 от Электротехник - компактный кнопочный аппарат с двумя цилиндрическими клавишами для ручного управления электрическими цепями в условиях промышленного оборудования. Подходит для монтажа в нишу, обеспечивает базовую защиту от пыли и механических воздействий.

Назначение и область применения

Пост управления ПКЕ 612 У3 предназначен для ручного включения и выключения электрических цепей управления. Применяется в системах автоматизации на станках, конвейерах, насосных станциях и других устройствах, где требуется физический контроль запуска и остановки. Работает с переменным током до 660 В и постоянным током до 440 В. Подходит для помещений с умеренной запылённостью, но не для открытых площадок или агрессивных сред.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока, 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: 2 (обе - цилиндрические)
• Тип контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Материал корпуса: термостойкий пластик
• Цвет: черный корпус с красным цилиндром одной из кнопок
• Способ установки: встраиваемый (в нишу) или накладной
• Количество установочных мест: 2

Совместимость и монтаж

Пост управления ПКЕ 612 У3 монтируется в подготовленную нишу глубиной, соответствующей размерам корпуса. Для врезного монтажа необходимо просверлить отверстие по шаблону производителя. Клеммы для подключения проводов расположены внутри корпуса - доступ осуществляется после снятия крышки. Максимальное сечение провода - до 2,5 мм2. Не требует специальных инструментов, но важно соблюдать плотность посадки, чтобы сохранить степень защиты IP40. При накладном монтаже используйте крепёж, совместимый с толщиной стенки.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления электроприводами. Конструкция исключает самопроизвольное включение - кнопки имеют механическую фиксацию в нейтральном положении. Отсутствие световой индикации и ключевых переключателей снижает риск случайного изменения режима работы. Сертификация по ГОСТ Р 50030.5.1 и IEC 60947-5-1 подтверждает соответствие для промышленного использования.

Преимущества

• Устойчивость к механическому воздействию благодаря прочному пластиковому корпусу
• Чёткая визуальная дифференциация кнопок: чёрный фон + красный цилиндр повышают узнаваемость
• Гибкость монтажа - можно устанавливать как в нишу, так и на поверхность
• Простая замена контактов при необходимости ремонта
• Отсутствие сложных механизмов - минимизация точек отказа

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не защищает от брызг, струй воды и пылевых осадков - не подходит для улицы, цехов с высокой влажностью или мойкой
• Нет индикации состояния - нельзя определить, активна ли кнопка, без внешнего наблюдения
• Не рассчитан на частые операции свыше 1000 в час - возможен быстрый износ контактов
• Не используется для силовых цепей выше 10 А - только для управления

Примеры использования

• Кнопка старта и стопа на металлообрабатывающем станке
• Ручное управление конвейерной лентой в пищевом производстве
• Автоматическая система вентиляции с аварийной остановкой
• Пульт управления насосной группой в водопроводной сети

Практические советы

• Перед монтажом проверьте глубину ниши - корпус ПКЕ 612 У3 имеет жесткие габариты, не допускающие деформаций
• Подключайте провода строго к указанным клеммам: НЗ и НО не меняются местами
• При использовании в холодных помещениях (ниже –10 C) убедитесь, что пластик не стал хрупким
• Не закручивайте крепления слишком сильно - это может треснуть корпус
• Для долговечности рекомендуется периодически проверять контактную группу на окисление, особенно в условиях повышенной влажности
