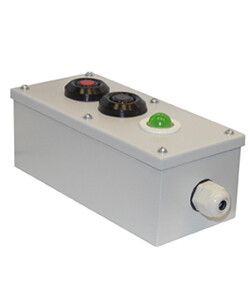

Пост кнопочный ПКУ-15-21.131-54У2 (1хСКЛ11 зел. 220В + 1хВК30-10-11110-54(1з+1р) черн. красн. PG-19) управления Электротехник ET054782

Пост кнопочный ПКУ-15-21.131-54У2 от бренда Электротехник (артикул et054782) - это компактное устройство управления для коммутации цепей переменного тока, сочетающее две механические кнопки и одну световую индикацию. Подходит для установки на панели оборудования, где требуется четкое визуальное и оперативное управление.

Назначение и область применения

Пост кнопочный ПКУ-15-21.131-54У2 предназначен для ручного управления электрическими цепями управления в системах автоматизации. Он используется для запуска, остановки или изменения режима работы оборудования. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других устройствах, требующих надежного и наглядного интерфейса управления.

Технические характеристики

• Род тока: переменный (AC), до 660 В, 50 Гц; также допускается работа с постоянным током до 440 В
• Номинальный ток: 10 А
• Количество управляющих элементов: 3 - одна световая клавиша (зеленая, 220 В), две кнопки с выключателем (по одному нормальному замкнутому и одному нормальному разомкнутому контакту каждая)
• Тип фиксации: возвратная, без фиксации - кнопки возвращаются в исходное положение после отпускания
• Количество переключающих контактов: 2 (по одному на каждую кнопку)
• Количество нормально замкнутых контактов: 1
• Количество нормально разомкнутых контактов: 1
• Подсветка: да - зеленая светодиодная индикация, рассчитана на 220 В
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: металл, штампованный
• Цвет корпуса: серый
• Конструкция кнопок: плоская, с цилиндрическим толкателем
• Способ монтажа: на монтажную плату (накладной способ)
• Климатическое исполнение: У2 - для умеренного климата, температурный диапазон от −25C до +40C
• Износостойкость контактов: до 5 миллионов циклов включения/выключения
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКУ-15-21.131-54У2 монтируется на ровную поверхность через отверстие в панели. Для установки необходим диаметр отверстия, соответствующий размеру корпуса - проверьте совпадение с монтажными чертежами производителя. Кабельный ввод выполнен через герметичный ввод PG-19, который позволяет пропустить провода с внешним диаметром 6–12 мм. Все контакты доступны снизу корпуса - подключение осуществляется к клеммам внутри. Убедитесь, что панель имеет достаточную жесткость для предотвращения деформации при нажатии кнопок.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запыленности и возможного попадания брызг воды. Номинальное напряжение 660 В и ток 10 А позволяют использовать его в промышленных сетях без дополнительных защитных устройств, однако рекомендуется применять в составе с автоматическими выключателями и тепловыми реле для защиты от перегрузок и коротких замыканий.

Преимущества

• Высокая долговечность контактов - до 5 млн. циклов, что снижает потребность в обслуживании
• Чёткая цветовая индикация: зелёный свет - активация, красные и чёрные кнопки - различаемые функции
• Металлический корпус обеспечивает прочность и экранирование от помех
• Герметичный ввод PG-19 исключает попадание пыли и влаги внутрь корпуса
• Простая и надёжная конструкция без сложных механизмов

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита
• Не подходит для установки в помещениях с высокой влажностью или постоянным воздействием струй воды - IP54 не гарантирует защиту от прямого потока
• Запрещено использование при напряжении выше 660 В переменного тока или 440 В постоянного тока
• Не рекомендуется для частого ручного управления более чем 100 раз в час - риск перегрева контактов при длительном использовании
• Отсутствие фиксации - не подходит для ситуаций, когда необходимо удерживать состояние (например, аварийный режим с фиксацией)

Примеры использования

• На станке ЧПУ: зелёная кнопка - запуск, красная - остановка, чёрная - сброс ошибки
• На конвейере: зелёная - включение, красная - аварийная остановка, чёрная - ручной режим
• В системе вентиляции: зелёная - вкл. вентилятора, красная - откл., чёрная - тестовый режим

Практические советы

• При монтаже используйте резиновые прокладки между корпусом и панелью для снижения вибраций
• Проверяйте соответствие сечения кабеля и максимального диаметра ввода PG-19 - не используйте провода больше 12 мм
• Подключайте световой индикатор через собственный источник 220 В - он не питается от управляющей цепи
• При сборке схемы учтите, что каждая кнопка имеет один нормально замкнутый и один нормально разомкнутый контакт - можно реализовать как “пуск”, так и “стоп” в одной кнопке
• Для увеличения срока службы избегайте ударных нагрузок на кнопки - они не имеют механизма фиксации и рассчитаны на кратковременные нажатия
