Пост кнопочный ПКУ-15-21.131-54У2 (2хВК30-10-11110-54(1з+1р) черн. + 1хВК30-10-11110-54(1з+1р) красн. PG-19) управления Электротехник ET054489

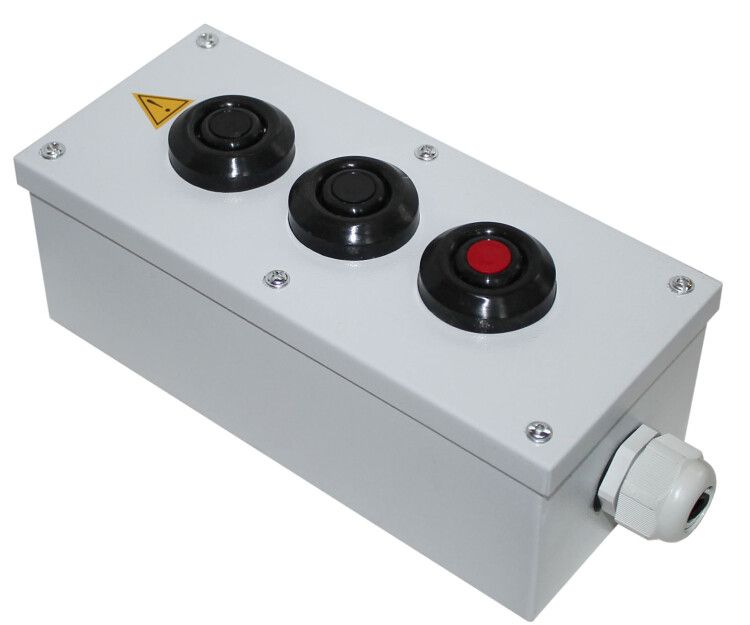

Пост кнопочный ПКУ-15-21.131-54У2 (2хКЕ081/2(1з+1р) черная + 1хКЕ081/2(1з+1р) красная + PG-19) или (2хВК30-10-11110-54(1з+1р) черная + 1хВК30-10-11110-54(1з+1р) красная + PG-19) от бренда Электротехник предназначен для управления электрическими цепями на объектах с переменным током до 660 В. Устройство сочетает три кнопки в одном корпусе, обеспечивает надежную коммутацию и защищено от пыли и брызг воды.

Назначение и область применения

Пост кнопочный ПКУ-15-21.131-54У2 используется для ручного управления оборудованием через командные цепи: запуск, остановка, аварийное отключение. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции и других промышленных устройствах. Комбинированная схема из двух черных и одной красной кнопки позволяет реализовать функции «пуск», «стоп» и «аварийная остановка».

Технические характеристики

• Род тока: переменный (AC) до 660 В, 50 Гц; также совместим с постоянным током до 440 В
• Номинальный ток: 10 А
• Количество кнопок: 3 (2 черные, 1 красная)
• Количество контактных групп: 2 (по 1 нормально замкнутому и 1 нормально разомкнутому контакту на каждую кнопку)
• Способ возврата: автоматический (самовозврат)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: металл
• Конструкция корпуса: накладной, с монтажной платой
• Диаметр отверстия для установки: 31,5 мм
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C в помещениях с умеренной влажностью
• Герметизация: резиновая прокладка между крышкой и корпусом, встроенный сальник PG-19 для ввода кабеля
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКУ-15-21.131-54У2 монтируется на металлическую или пластиковую панель с отверстием диаметром 31,5 мм. Для фиксации используются штатные крепления внутри корпуса. Кабель вводится через сальник PG-19 - он рассчитан на провода с внешним диаметром 6–12 мм. Монтажная плата позволяет закрепить устройство болтами или сваркой. Все контакты доступны для подключения снизу - удобно при сборке в распределительных щитах.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и влаги. Цветовое различение кнопок (черная - управление, красная - аварийная остановка) соответствует рекомендациям ГОСТ Р 50030.5.1. Автоматический самовозврат исключает риск случайного удержания кнопки в активном положении.

Преимущества

• Компактная трехкнопочная конструкция экономит место на панели
• Контакты выполнены по европейским стандартам - долговечны и надежны
• Герметичная конструкция с прокладкой и сальником снижает риск повреждений от среды
• Металлический корпус выдерживает механические нагрузки и вибрацию
• Подходит для замены аналогов типа ВК30 или КЕ081 без переделки монтажа

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита
• Не имеет световой индикации - нельзя использовать там, где требуется визуальное подтверждение состояния
• Не допускается погружение в воду - IP54 не обеспечивает защиту от длительного воздействия жидкости
• Работает только с контролируемыми цепями управления - не для силовых цепей выше 10 А

Примеры использования

• Аварийная остановка станка - красная кнопка
• Запуск конвейера - черная кнопка
• Остановка по программе - вторая черная кнопка
• Щит управления насосной станцией с дублирующими командами
• Линии автоматизации с необходимостью быстрого доступа к командам

Практические советы

• При монтаже проверьте соответствие диаметра отверстия - 31,5 мм - чтобы избежать люфта или деформации корпуса
• Используйте кабель с диаметром жил 0,75–4 мм2 для надежного входа через PG-19
• Не затягивайте крепления слишком сильно - это может повредить резьбу или корпус
• Проверьте полярность и напряжение перед первым включением - максимальное напряжение 660 В AC
• При замене старых постов типа ВК30 или КЕ081 - этот вариант полностью совместим по габаритам и контактам
