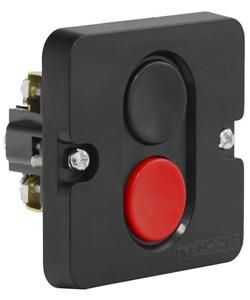

Пост управления ПКЕ 622 У2 10А 660В черн. и красн. цилиндр в нишу IP54 Электротехник ET523350

Пост управления ПКЕ 622 У2, 10А, 660В, чёрный и красный цилиндр, в нишу, IP54 от бренда Электротехник - компактный кнопочный пост для управления электрическими цепями в условиях повышенной запыленности и влажности. Подходит для установки в нишу на монтажную плату, обеспечивает надёжную коммутацию при работе с переменным током до 660 В и постоянным до 440 В.

Назначение и область применения

Пост управления ПКЕ 622 У2 предназначен для ручного управления электрическими цепями управления - включений, выключений и изменения режимов работы оборудования. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других объектах промышленного назначения. Благодаря защищённому корпусу и климатическому исполнению У2, пост работает в помещениях с умеренным климатом, где возможна запылённость или кратковременные воздействия влаги.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: 2 (одна черная, одна красная - цилиндрическая форма)
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Конструкция корпуса: встраиваемая, с монтажной плитой
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: У2 - для эксплуатации в закрытых помещениях с температурой от −10 C до +40 C и относительной влажностью до 80%
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 622 У2 монтируется в подготовленную нишу в стене или щите через монтажную плату. Диаметр отверстия должен соответствовать габаритам корпуса - перед установкой проверьте размеры посадочного места. Кабели подводятся снизу или сзади, в зависимости от конструкции шкафа. Для подключения используйте провода сечением до 2,5 мм2. Напряжение на входе должно соответствовать указанному в характеристиках - не выше 660 В переменного тока. Отдельные кнопки не имеют механической блокировки между собой - они работают автономно.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция исключает самопроизвольное включение - кнопки фиксируются только при нажатии и возвращаются в исходное положение после освобождения. Защита IP54 снижает риск повреждения из-за пыли и случайных брызг воды, что важно для безопасной эксплуатации в производственных зонах.

Преимущества

• Защита от самопроизвольного включения - предотвращает неконтролируемое включение оборудования при вибрациях или ударах
• Высокая степень защиты IP54 - позволяет использовать в средах с пылью и влажностью без дополнительных кожухов
• Простая установка благодаря встраиваемому корпусу и монтажной плате
• Ярко различимые цвета кнопок (черная и красная) - обеспечивают быстрое распознавание функций даже при плохом освещении

Ограничения применения

• Не предназначен для установки на открытых площадках или в местах с постоянным воздействием воды - IP54 не обеспечивает герметичность
• Не имеет световой индикации - нельзя определить состояние контакта визуально без внешнего сигнала
• Не рассчитан на управление силовыми цепями - используется только для цепей управления (до 10 А)
• Работает только в помещении - климатическое исполнение У2 не допускает эксплуатации на улице или в неотапливаемых зонах при минусовых температурах ниже −10 C

Примеры использования

• Запуск и остановка двигателя насоса на водопроводной станции
• Управление конвейерной лентой на пищевом производстве
• Ручное включение/выключение системы вентиляции в цеху
• Кнопки экстренной остановки на оборудовании с двумя операциями: «пуск» (черная) и «стоп» (красная)

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен полностью войти без зазора, чтобы сохранить степень защиты IP54
• Подключайте контакты строго согласно схеме: НО и НА не меняются местами - это влияет на работу устройства
• Не применяйте усилие более 5–7 Н при нажатии - это продлит срок службы механизма
• При использовании в условиях высокой запылённости рекомендуется периодически протирать поверхность кнопок мягкой тканью - грязь может затруднять возврат пружины
• Пост управления ПКЕ 622 У2 совместим с большинством стандартных шкафов управления - сверьте размеры отверстия с техническим чертежом производителя
