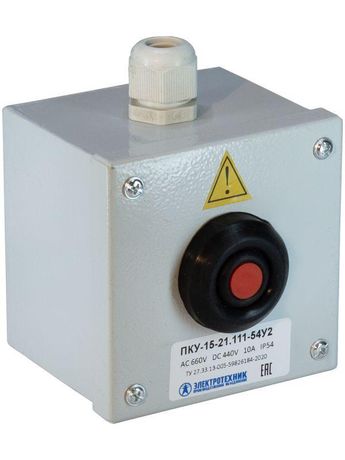

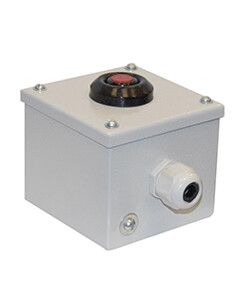

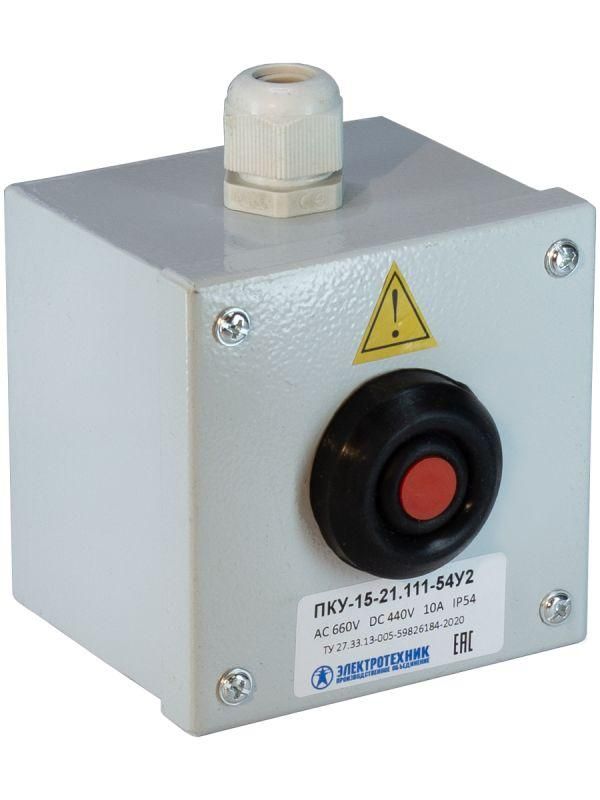

Пост кнопочный ПКУ 15-21.111 54 У2 (ВК30-10-11110-54 (1з+1р) красн. + PG-13.5) управления Электротехник ET054942

Пост управления ПКУ-15-21.111-54У2 (ВК30-10-11110-54(1з+1р) красная + PG-13,5) от бренда Электротехник - это компактный кнопочный пост для ручного управления электрическими цепями переменного тока. Он предназначен для установки на монтажную плату и используется в системах автоматизации, где требуется надежное и быстрое включение/выключение оборудования. Артикул ET054942 соответствует серийному решению ПКУ-15.

Назначение и область применения

Пост управления ПКУ-15-21.111-54У2 применяется для ручной коммутации цепей управления в электрооборудовании. Подходит для запуска, остановки и контроля работы машин, станков, конвейеров, насосов и других устройств, управляемых через слаботочные сигналы. Кнопка имеет самовозврат - после нажатия она возвращается в исходное положение, что делает её идеальной для операций, требующих кратковременного воздействия.

Технические характеристики

• Род тока: переменный (AC), до 660 В, 50 Гц; также допускается постоянный ток до 440 В
• Номинальный ток: 10 А
• Количество переключающих контактов: 1 (замыкающий контакт)
• Количество нормально открытых (НО) контактов: 0
• Тип контакта: замыкающий (З), без фиксации
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Конструкция кнопки: плоская, с цилиндрическим толкателем
• Цвет: красный
• Материал переднего кольца: пластик
• Способ монтажа: на монтажную плату
• Климатическое исполнение: У2 - для умеренного климата, температурный диапазон от −25C до +40C
• Износостойкость контактов: до 5 миллионов циклов включения/выключения
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКУ-15-21.111-54У2 монтируется на ровную горизонтальную или вертикальную поверхность с помощью монтажной плиты. Диаметр отверстия под крепление совпадает с размером PG-13,5 - стандартным гильзовым вводом для проводов сечением до 10 мм2. Для правильной сборки необходимо обеспечить плотное прилегание корпуса к поверхности, чтобы сохранить степень защиты IP54. Не рекомендуется использовать для поверхностей с вибрацией выше 0,5g.

Безопасность и стандарты

Пост управления соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция обеспечивает безопасную работу при напряжении до 660 В переменного тока. Материалы корпуса и контактов рассчитаны на долговременную эксплуатацию без выделения токсичных веществ. Цветовая маркировка (красный) соответствует общепринятому значению “стоп” или аварийное отключение.

Преимущества

• Высокая механическая прочность: корпус из штампанной стали, устойчивый к деформациям
• Долгий срок службы контактов - до 5 млн. циклов
• Защита IP54 позволяет применять в условиях повышенной запыленности и влажности
• Простая установка на монтажную плату без необходимости сверления больших отверстий
• Чёткая тактильная реакция кнопки благодаря цилиндрическому толкателю и плоской форме

Ограничения применения

• Не предназначена для прямого управления силовыми цепями - только для цепей управления (до 10 А)
• Не подходит для установки в зонах с постоянным прямым потоком воды или погружением
• Не рекомендуется для экстремальных температур ниже −25C или выше +40C
• Отсутствие фиксации - нельзя использовать как переключатель с удержанием в рабочем состоянии
• Нет нормально замкнутых контактов - невозможно реализовать схемы, требующие размыкания при отпускании

Примеры использования

• Кнопка “Старт” на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере в пищевой промышленности
• Включение вентилятора в распределительном щите
• Ручной запуск насоса в системе водоснабжения

Практические советы

• При монтаже используйте кабель с жилами не более 10 мм2 - они должны свободно проходить через ввод PG-13,5
• Обязательно проверьте соответствие посадочного отверстия в панели - диаметр должен точно соответствовать размеру корпуса
• Для увеличения срока службы избегайте частых ударов по кнопке - даже при высокой износостойкости механические нагрузки снижают надёжность
• При использовании в цепях с индуктивными нагрузками (например, катушки реле) рекомендуется параллельно подключить демпферную цепь для защиты контактов
• Проверяйте целостность изоляции и герметичность ввода при каждом техобслуживании - особенно в сырых помещениях
