Пост кнопочный ПКТ-20 на 2 кнопки IP54 ABS-пластик - ET055739 Электротехник

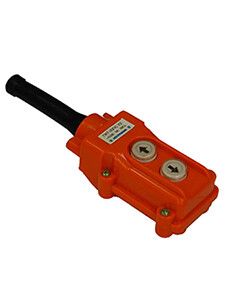

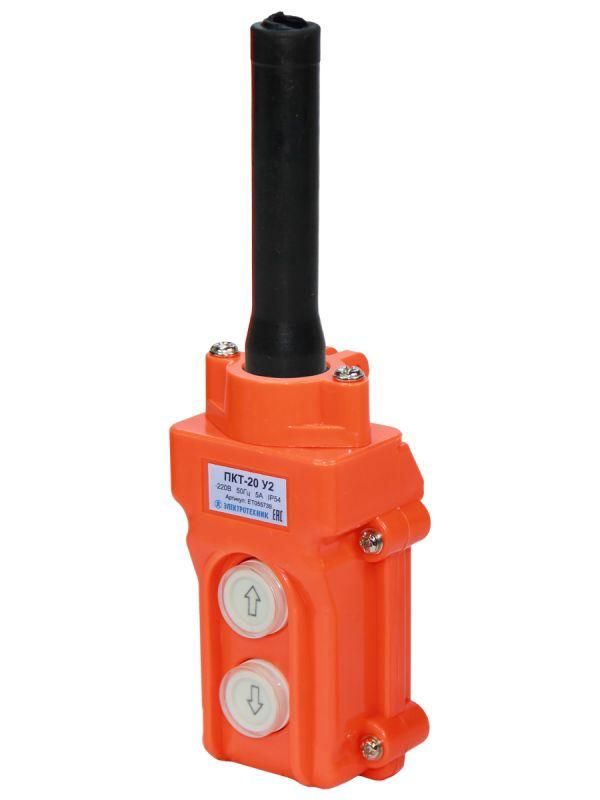

Пост кнопочный ПКТ-20 от Электротехник — компактное устройство для управления подъёмными механизмами через две кнопки «вверх» и «вниз». Модель выполнена из прочного ABS-пластика с защитой IP54, рассчитана на работу в условиях повышенной запылённости и влажности. Артикул et055739 соответствует требованиям ТУ 3428-013-59826184-2016.

Назначение и область применения

Пост кнопочный ПКТ-20 предназначен для ручного управления электрическими цепями управления подъёмными механизмами — например, грузоподъёмных кранов, лифтов, конвейеров с вертикальным перемещением. Кнопки «вверх» и «вниз» позволяют точно контролировать направление движения. Подходит для установки на панели оборудования в производственных помещениях, на объектах ЖКХ, логистики и машиностроении.

Технические характеристики

• Номинальный ток: 10 А (максимальный)
• Номинальный рабочий ток при AC-15, 600 В: 5 А — допустимая нагрузка для управляемых цепей
• Напряжение: до 660 В переменного тока
• Род тока: переменный (AC)
• Количество постов: 2 (кнопки «вверх» и «вниз»)
• Количество переключающих контактов: 2 — каждый пост имеет один контакт, замыкающий при нажатии
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0 — контакты работают только при нажатии, самовозврат
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для помещений) и брызг воды со всех сторон
• Климатическое исполнение: У2 — работает при температуре от −25°C до +40°C, в условиях умеренного климата
• Материал корпуса: ABS-пластик — ударопрочный, термостойкий, не поддерживающий горение
• Цвет корпуса: оранжевый — высокая видимость, легко выделяется на фоне оборудования
• Диаметр отверстия для монтажа: 24 мм
• Способ монтажа: на монтажную плату (панель)
• Тип толкателя: цилиндрический — удобен для нажатия пальцем
• Конструкция кнопки: плоская — снижает риск случайного нажатия
• Самовозврат: да — после отпускания кнопка возвращается в исходное положение автоматически
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКТ-20 монтируется в подготовленное отверстие диаметром 24 мм на металлической или пластиковой панели. Для надёжной фиксации используются штатные крепления внутри корпуса. На входе кабеля предусмотрен сальник — он плотно обхватывает провода, предотвращая проникновение пыли и влаги. Перед установкой проверьте соответствие диаметра кабеля сальнику — оптимальный внешний диаметр провода 6–12 мм. Не используйте силовые кабели большего сечения — они не войдут в сальник.

Безопасность и стандарты

Пост кнопочный ПКТ-20 соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 обеспечивает безопасную эксплуатацию в средах с возможностью попадания пыли и брызг воды — например, на заводах, в цехах с мойкой оборудования. Корпус выполнен из самозагасающего ABS-пластика, что снижает риск распространения пламени при аварийном нагреве. Применение в системах управления подъёмными механизмами требует соблюдения правил безопасности ГОСТ Р 51330.10 и ПУЭ.

Преимущества

• Герметизация: сальник на вводе кабеля и прокладка между крышкой и корпусом обеспечивают надёжную защиту от внешних воздействий
• Простота обслуживания: доступ к контактам осуществляется путём снятия крышки — нет необходимости демонтировать весь пост
• Чёткая механика: цилиндрический толкатель и плоская форма кнопки обеспечивают точное и комфортное нажатие даже в перчатках
• Высокая долговечность: ABS-пластик устойчив к химическим веществам, маслам и частым циклам нажатия
• Яркий цвет: оранжевый корпус хорошо заметен, что повышает безопасность оператора

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду — IP54 не гарантирует защиту от длительного контакта с жидкостью
• Не подходит для управления силовыми цепями выше 5 А при AC-15 — максимальная нагрузка на контакты ограничена
• Не содержит блокировочных или сигнализационных функций — только два базовых переключателя без фиксации
• Не совместим с системами, требующими нормально замкнутые контакты — все контакты только нормально разомкнутые
• Не рекомендован для установки вне помещений без дополнительной защиты от прямого солнца и осадков

Примеры использования

• Подъёмники для обслуживания оборудования — управление подъёмом и опусканием платформы
• Ленточные конвейеры с вертикальным участком — регулировка направления движения материала
• Автоматические системы подачи материалов — управление подъёмом контейнеров
• Производственные стенды с ручным управлением — тестирование механизмов в режиме «ручной»

Практические советы

• При монтаже обязательно затяните сальник — слабая фиксация приведёт к просачиванию влаги
• Используйте кабель с медными жилами сечением не более 2,5 мм² — больше не поместится в сальник
• Не применяйте ПКТ-20 там, где требуется фиксированное положение кнопки — она всегда возвращается в исходное состояние
• Для увеличения числа кнопок выбирайте другие модели серии ПКТ — например, ПКТ-40 с четырьмя постами
• Проверяйте целостность прокладки перед каждым техобслуживанием — старая или деформированная прокладка снижает класс защиты
