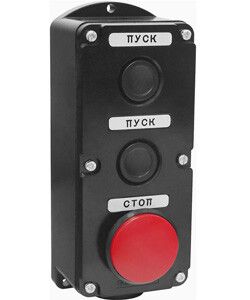

Пост управления ПКЕ 222-3 У2 10А 660В 3 элемента черн. цилиндр и красн. гриб накладной IP54 Электротехник ET519079

Пост управления ПКЕ 222-3 У2 от Электротехник - компактный накладной кнопочный пост с трёмя управляющими элементами, предназначен для безопасного запуска и аварийной остановки оборудования в условиях пыли и влаги. Артикул et519079 соответствует требованиям ТУ 3428-013-59826184-2016 и рассчитан на работу в сетях до 660 В.

Назначение и область применения

Пост управления ПКЕ 222-3 У2 используется для ручного управления электрическими цепями контроля и безопасности. Подходит для установки на стену или панель станков, конвейеров, насосов и другого промышленного оборудования. Одна из кнопок выполнена в виде красного гриба - для экстренной остановки. Два других элемента - черные цилиндрические кнопки - применяются для пуска и других операций. Работает в цепях переменного тока до 660 В / 50 Гц и постоянного - до 440 В.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока, 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: 3 (1 грибовидная кнопка + 2 цилиндрические кнопки)
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в помещениях с умеренным климатом
• Материал корпуса: термостойкий пластик
• Цвет: чёрный корпус, красный гриб
• Способ монтажа: накладной, через монтажную плату
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 222-3 У2 монтируется на поверхность с помощью монтажной плиты, которая фиксируется болтами. Диаметр отверстия под пост - 40 мм. Для подключения используются клеммы внутри корпуса - провода сечением до 2,5 мм2. Кабели заводятся через резиновые вводы, обеспечивающие герметичность. Не требует специальных инструментов - достаточно отвёртки и шурупов. Монтаж допускается в щитах, на стенах и на оборудовании, где есть доступ к задней части поста.

Безопасность и стандарты

Пост управления ПКЕ 222-3 У2 соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция исключает самопроизвольное включение: кнопки имеют механическую фиксацию и возвращаются в исходное положение после отпускания. Красный гриб обеспечивает быструю и однозначную идентификацию команды аварийной остановки. Защита IP54 позволяет использовать устройство в средах с повышенной запылённостью и возможным воздействием влаги - например, на производстве, в цехах, на складах.

Преимущества

• Интегрированная защита от случайного включения - повышает безопасность персонала
• Высокая степень защиты IP54 - выдерживает условия производства без дополнительных кожухов
• Яркая цветовая сигнализация: красный гриб - аварийная остановка, чёрные кнопки - управление
• Простая замена контактов - внутренние механизмы легко обслуживать
• Устойчив к перепадам температуры и вибрациям благодаря прочному пластиковому корпусу

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высоких давлений - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не имеет световой индикации - нельзя использовать там, где требуется визуальное подтверждение состояния
• Работает только с контактами НО и НА - не поддерживает сложные переключающие функции, многопозиционные режимы или ключевые переключатели
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и прямого солнца

Примеры использования

• Автоматические линии сборки - кнопка “Пуск” и “Стоп”, аварийная остановка
• Насосные станции - управление включением/выключением насоса
• Лифты и эскалаторы - внешний пост аварийной остановки
• Оборудование с риском перегрева - кнопка экстренного отключения рядом с рабочим местом
• Щиты управления на заводах - компактный интерфейс для оператора

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия - диаметр 40 мм должен совпадать с отверстием в панели
• При подключении используйте провода с изоляцией, устойчивой к механическим нагрузкам - контакты находятся под напряжением
• Не затягивайте крепёж слишком сильно - пластиковый корпус может деформироваться
• Для долговечности избегайте установки в зонах с постоянным воздействием масел, растворителей и агрессивных химикатов
• Проверяйте состояние грибовидной кнопки регулярно - она должна свободно возвращаться в исходное положение
• Пост управления ПКЕ 222-3 У2 - не заменяет автоматический выключатель; он лишь управляет цепью, в которой уже установлены средства защиты
