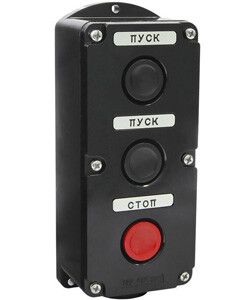

Пост управления ПКЕ 222-3 У2 10А 660В 3 элемента черн. и крас. цилиндр накладной IP54 Электротехник ET519078

Пост управления ПКЕ 222-3 У2 от бренда Электротехник - это компактный накладной кнопочный пост с тремя управляющими элементами, рассчитанный на работу в сетях до 660 В и 10 А. Подходит для ручного управления оборудованием в условиях повышенной запыленности и влажности благодаря защите IP54.

Назначение и область применения

Пост управления ПКЕ 222-3 У2 предназначен для ручного включения и отключения электрических цепей управления в системах автоматизации. Он используется для старта, остановки и аварийного отключения оборудования. Применяется на станках, конвейерах, насосных станциях, вентиляционных установках и других промышленных объектах, где требуется надёжный и доступный способ управления.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: 3 (все - нажимные кнопки)
• Тип толкателя: цилиндрический (черный и красный цвета)
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C в помещениях с умеренной влажностью
• Материал корпуса: термостойкий пластик
• Цвет корпуса: чёрный
• Способ монтажа: накладной (на поверхность стен, щитов или рам)
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост управления ПКЕ 222-3 У2 монтируется на любую ровную поверхность с помощью крепёжных отверстий в основании корпуса. Для подключения используются клеммы внутри корпуса - провода заводятся через входные отверстия. Диаметр кабельного ввода не указан, поэтому рекомендуется использовать жилы сечением до 2,5 мм2. Монтажная плата не требует предварительной подготовки - достаточно просверлить отверстия под болты. Каждая кнопка имеет механическую фиксацию, что исключает случайное срабатывание.

Безопасность и стандарты

Пост управления ПКЕ 222-3 У2 соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция обеспечивает защиту от самопроизвольного включения - кнопки имеют возвратный механизм и не фиксируются в нажатом положении. Степень защиты IP54 позволяет применять устройство в средах с высокой запылённостью и возможным воздействием брызг воды, но не предназначено для мойки под давлением или длительного пребывания во влажной среде.

Преимущества

• Простая и проверенная конструкция - минимум деталей, максимум надёжности
• Цилиндрические кнопки с контрастной окраской (чёрный/красный) позволяют легко отличать функциональные зоны
• Защита IP54 снижает риск отказа из-за пыли и влаги
• Автоматическое возвращение кнопок в исходное состояние - безопасность при работе
• Имеется возможность аварийного отключения - одна из кнопок может использоваться как экстренная остановка

Ограничения применения

• Не предназначен для установки вне помещений - не защищён от прямого дождя и сильного ветра
• Не содержит световых индикаторов - нельзя визуально определить текущее состояние цепи
• Работает только с контактами НА/НО - не поддерживает сложные схемы с несколькими позициями или ключевыми переключателями
• Максимальный ток 10 А - не подходит для управления силовыми цепями выше этого значения
• Не совместим с системами дистанционного управления - только ручное управление

Примеры использования

• Кнопка “Пуск” (чёрная) и “Стоп” (красная) на металлообрабатывающем станке
• Аварийная остановка на конвейере - третья кнопка используется как “Emergency Stop”
• Управление вентилятором в цеху с высокой запылённостью
• Локальный контроль пуска насоса в водопроводной станции

Практические советы

• При монтаже используйте кабели с изоляцией, устойчивой к механическому воздействию - внутренние клеммы не имеют зажимов с фиксацией
• Для аварийной кнопки выбирайте красный цилиндрический толкатель - он лучше заметен и соответствует стандартам безопасности
• Не применяйте пост в местах с постоянным воздействием масла, химических растворителей или паров - материал корпуса не устойчив к агрессивным средам
• Перед первым включением проверьте целостность контактов и свободный ход всех кнопок - при долгом хранении возможно заклинивание механизма
• Замена элементов невозможна - весь пост является единым изделием; при выходе одной кнопки из строя необходимо менять весь ПКЕ 222-3 У2
