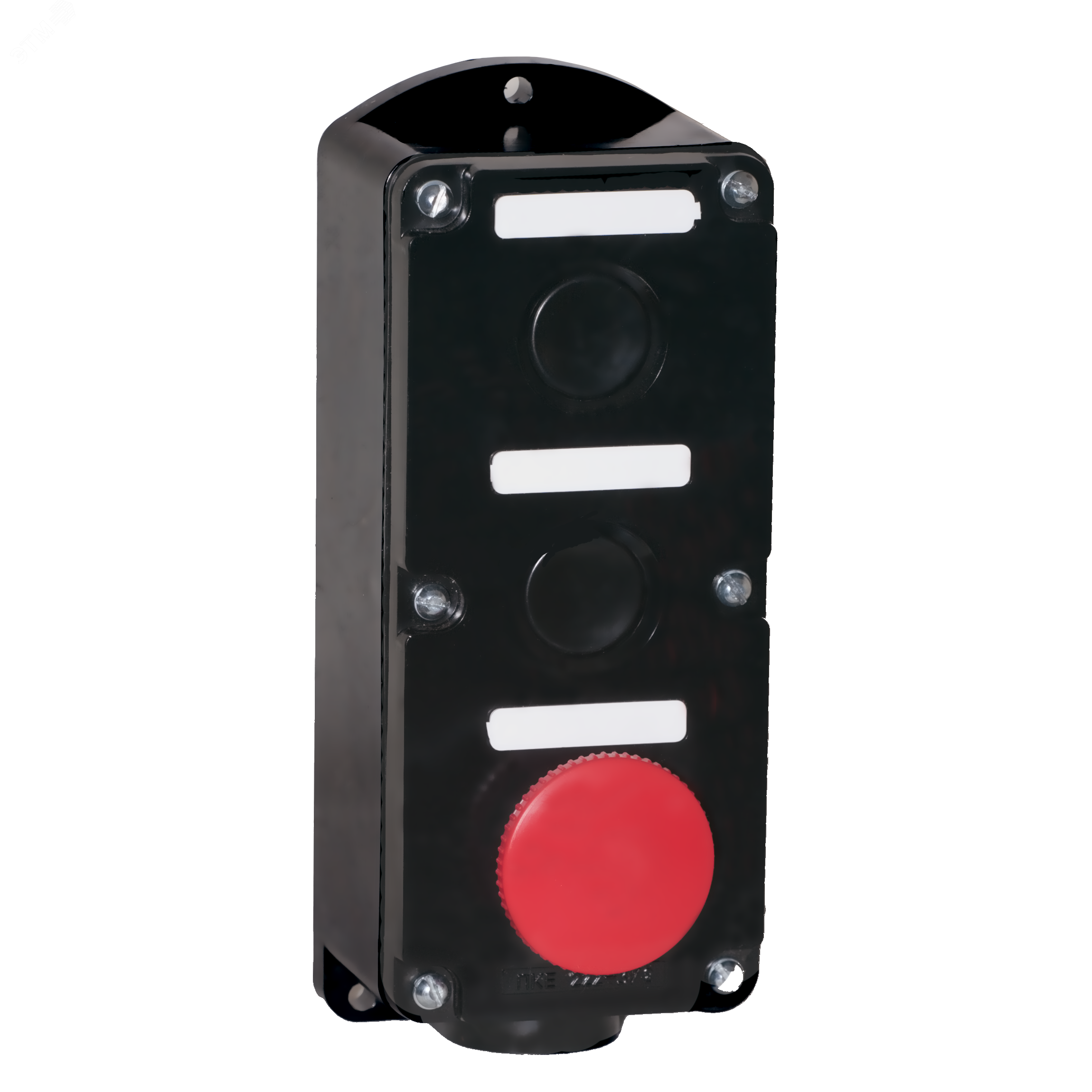

Пост кнопочный ПКЕ 222/3 красный гриб - 13307301 ИНЖЕНЕРСЕРВИС

Пост кнопочный ПКЕ 222/3 красный гриб от Инженерсервис - устройство для ручного управления электрическими цепями управления с возможностью быстрого отключения. Подходит для установки на монтажную плату в системах автоматизации, где требуется надежная и наглядная кнопочная коммутация.

Назначение и область применения

Пост кнопочный ПКЕ 222/3 красный гриб используется для запуска, остановки или аварийной остановки оборудования через управление слаботочными цепями. Его применяют в устройствах управления станков, конвейеров, насосов, вентиляционных систем и других промышленных объектах. Красный цвет толкателя соответствует стандартному значению “стоп” или “экстренная остановка”, что обеспечивает быструю визуальную идентификацию.

Технические характеристики

• Тип изделия: Пост кнопочный с грибовидным толкателем
• Рабочее напряжение: До 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Коммутируемый ток: 10 А
• Количество контактов: 3 нормально замкнутых (НО) + 3 нормально открытых (НЗ)
• Тип действия: Возвратная кнопка без фиксации - после отпускания возвращается в исходное положение
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но препятствует оседанию вредного количества пыли) и брызг воды из любого направления
• Цвет корпуса: Черный; цвет толкателя - красный
• Климатическое исполнение: У2 - предназначен для работы при температуре от −25C до +40C, в помещениях с невысокой влажностью
• Способ монтажа: На монтажную плиту (панель) с помощью крепёжных элементов

Совместимость и монтаж

Пост кнопочный ПКЕ 222/3 красный гриб устанавливается в подготовленное отверстие в металлической или пластиковой панели. Диаметр отверстия должен соответствовать размерам корпуса - перед монтажом проверьте совпадение с чертежами изготовителя. Для соединения используются клеммы внутри корпуса - провода подключаются к контактам НЗ и НО согласно принципиальной схеме. Монтаж допускается только при отключенном питании. После установки рекомендуется проверить механическую свободу хода толкателя и целостность контактов тестером.

Безопасность и стандарты

Оборудование соответствует требованиям безопасности для электрооборудования контрольных цепей. Стандарт IP54 позволяет использовать его в средних условиях производства - в местах с риском попадания пыли или случайных брызг жидкости. Однако он не предназначен для эксплуатации во взрывоопасных зонах, на открытом воздухе без защиты или в условиях постоянного воздействия воды.

Преимущества

• Высокая надёжность контактов при работе с током до 10 А
• Ярко выраженный визуальный сигнал благодаря красному грибовидному толкателю
• Автоматический возврат - исключает случайную фиксацию в активированном состоянии
• Защита IP54 повышает долговечность в условиях производственной среды
• Комплект из шести контактов (3 НЗ + 3 НО) даёт гибкость в проектировании схем управления

Ограничения применения

• Не для силовых цепей выше 10 А - нельзя использовать для прямого управления двигателями мощнее 5–7 кВт
• Не рассчитан на работу вне помещений без дополнительной защиты от дождя и прямого солнца
• Климатическое исполнение У2 исключает применение в условиях экстремального холода ниже −25 C или высокой влажности (>98%)
• Отсутствие фиксации делает его непригодным для функций “вкл./выкл.” с сохранением состояния - нужна другая модель с фиксацией

Примеры использования

• Экстренная остановка станка CNC - кнопка выведена на операторскую панель
• Аварийный стоп на конвейере в пищевой промышленности
• Управление пуском вентилятора системы вентиляции через командный модуль
• Подключение к реле времени или PLC для формирования сигнала старта/стоп

Практические советы

• Выбирая аналогичные модели, обращайте внимание на количество контактов - ПКЕ 222/3 имеет оптимальный набор для большинства задач управления
• При сборке схемы используйте маркировку проводов: НЗ - обычно серые/черные, НО - белые/синие
• Не затягивайте крепёж слишком сильно - можно деформировать корпус и нарушить герметичность
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление снижает надёжность
• Если требуется более высокая степень защиты (например, IP65), выбирайте другие серии - этот пост не предназначен для мойки или влажных участков
