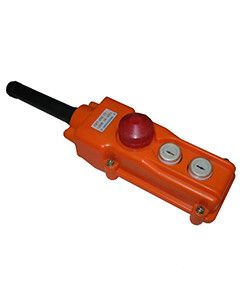

Пост кнопочный ПКТ-20Б У2, 5А, IP54, кнопка БЛОКИРОВКА с фиксацией (красная), вверх, вниз - ET512631 Электротехник

Пост кнопочный ПКТ-20Б У2 от Электротехник — двухпозиционное устройство с красной кнопкой блокировки и фиксацией, предназначенное для надёжного управления и аварийной остановки подъёмных механизмов. Модель рассчитана на работу в условиях повышенной запылённости и влажности, соответствует требованиям IP54 и климатического исполнения У2.

Назначение и область применения

Пост кнопочный ПКТ-20Б У2 применяется для управления электрическими цепями контроля подъёмных механизмов, конвейеров и других технологических линий, где требуется быстрая и безопасная остановка. Красная кнопка с фиксацией позволяет зафиксировать режим «блокировка» — например, при техобслуживании или аварии — предотвращая случайный запуск оборудования. Устройство подходит для установки на панели управления в цехах, на складах, в грузоперевозках и на производстве с высокой нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 5 А (переменный); максимальный допустимый ток: 10 А
• Номинальное напряжение: до 660 В переменного тока
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 — для работы при температуре от −10°C до +40°C, в помещениях с нормальной влажностью
• Тип толкателя: грибовидный, с механической фиксацией в нажатом положении
• Количество постов: 2 (вверх / вниз) — позволяют управлять двумя направлениями движения
• Материал корпуса: термостойкая ABS-пластмасса
• Цвет корпуса: оранжевый
• Способ монтажа: на монтажную плату (панель)
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКТ-20Б У2 монтируется на металлическую или композитную панель через отверстия, предусмотренные конструкцией. Герметизация достигается за счёт прокладки между корпусом и поверхностью, а также сальника на входе кабеля. Подключение проводов осуществляется к контактным группам внутри корпуса — каждая кнопка имеет собственные замыкающие и размыкающие контакты. Убедитесь, что толщина панели не превышает рекомендованную производителем (обычно до 8–10 мм). Не используйте силовые кабели большего сечения, чем указано в спецификации — это может повредить сальник.

Безопасность и стандарты

Пост кнопочный ПКТ-20Б У2 соответствует требованиям ТУ 3428-013-59826184-2016 и проектируется с учётом правил безопасности для электрооборудования в промышленных условиях. Красная кнопка блокировки выполнена по принципу «нажать — зафиксировать — освободить только вручную», что исключает самовозврат и гарантирует, что оборудование не будет запущено без явного действия оператора. Соответствие IP54 обеспечивает защиту от пыли и брызг, снижая риск отказа в средах с влажностью, опилками, маслом или другими загрязнениями.

Преимущества

• Двухпозиционная конструкция (вверх / вниз) позволяет точно управлять направлением движения механизма
• Фиксируемая красная кнопка «БЛОКИРОВКА» даёт гарантированную остановку в аварийных ситуациях
• Защитный сальник на вводе кабеля предотвращает проникновение влаги и пыли
• Герметичная прокладка между крышкой и корпусом усиливает долговечность устройства
• ABS-корпус выдерживает удары, вибрацию и перепады температур
• Ярко-оранжевый цвет делает кнопки легко заметными даже в плохо освещённых зонах

Ограничения применения

• Не предназначен для прямого управления силовыми цепями — только для цепей управления (до 5 А)
• Не следует использовать в условиях постоянного погружения в воду или воздействия струй под давлением — IP54 не обеспечивает полной водонепроницаемости
• Запрещено применять в агрессивных химических средах (кислоты, щёлочи) — материал корпуса не устойчив к таким веществам
• Не рекомендуется монтировать в местах с частыми перегревами выше +40°C
• Кнопка «БЛОКИРОВКА» требует ручного сброса — автоматический возврат невозможен

Примеры использования

• Автоматические подъёмники и лифты для грузов
• Конвейерные системы с вертикальной транспортировкой
• Лебёдки и кран-балки на складах
• Оборудование для производства строительных материалов (например, формовочные машины)
• Системы с двойным управлением: одна кнопка — поднять, вторая — опустить, третья — аварийная блокировка

Практические советы

• При монтаже проверьте плотность прилегания корпуса к панели — неплотная посадка снижает эффективность IP54
• Используйте кабель с внешним диаметром, совпадающим с размером сальника — слишком толстый кабель повредит уплотнение
• Проверяйте состояние кнопки «БЛОКИРОВКА» регулярно: она должна легко фиксироваться и уверенно сбрасываться
• Для систем с несколькими постами — убедитесь, что все кнопки одного типа (например, ПКТ-20Б У2) имеют одинаковое функциональное назначение
• Не закрывайте доступ к кнопкам препятствиями — они должны быть всегда свободны для немедленного нажатия
