Пост кнопочный ПКТ-60 на 6 кнопок IP54 ABS-пластик - ET055743 Электротехник

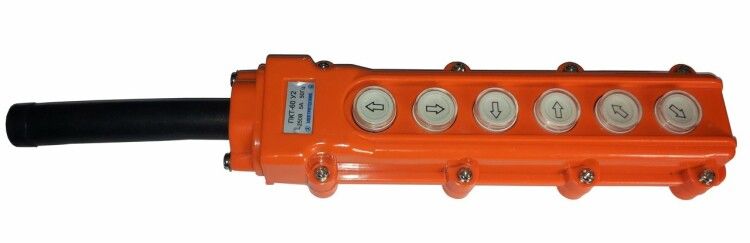

Пост кнопочный ПКТ-60 от Электротехник - компактное устройство с шестью кнопками для управления направлениями движения в системах автоматизации. Модель выполнена из прочного ABS-пластика, защищена от пыли и брызг (IP54), рассчитана на работу в условиях повышенной влажности (климат У2) и подходит для частых операций с самовозвратом. Артикул et055743 соответствует сериям ПКТ, предназначенным для управления подъёмными и транспортерными механизмами.

Назначение и область применения

Пост кнопочный ПКТ-60 применяется для ручного управления электрическими цепями управления в механизмах, требующих точного задания направления движения. Шесть кнопок - вверх, вниз, влево, вправо, вперёд, назад - позволяют контролировать перемещение грузов, столиков, платформ или других объектов в трёхмерном пространстве. Подходит для установки на пультах управления конвейерами, кран-балками, лифтовыми установками, станками с ЧПУ и другим оборудованием, где требуется многонаправленное управление.

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую выдерживают контакты при кратковременных импульсах;
• Номинальный рабочий ток Ie при AC-15, 600 В: 5 А - безопасный постоянный ток для управления катушками реле, магнитных пускателей и аналогичных нагрузок;
• Род тока: переменный (AC);
• Напряжение: до 660 В - допустимое напряжение в цепях управления;
• Количество управляющих элементов: 6 кнопок с самостоятельным возвратом;
• Количество переключающих контактов: 6 - каждая кнопка имеет собственный контактный узел;
• Самовозврат: да - кнопки не фиксируются в нажатом положении, возвращаются в исходное состояние после освобождения;
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Климатическое исполнение: У2 - работает при температуре от −10C до +40C и относительной влажности до 80%;
• Материал корпуса: ABS-пластик - ударопрочный, термостойкий, не поддерживающий горение;
• Цвет корпуса: оранжевый - высокая видимость, удобен для быстрого определения устройства на панели;
• Диаметр отверстия для монтажа: 24 мм - совпадает с типовым размером для панельных установок;
• Тип толкателя: цилиндрический - обеспечивает равномерное нажатие и долгий срок службы;
• Конструкция кнопки: плоская - снижает риск случайного нажатия соседних клавиш;
• Способ монтажа: монтажная плата - крепится через отверстие в панели, фиксируется с внутренней стороны;
• Нормативный документ: ТУ 3428-013-59826184-2016 - технические условия производства.

Совместимость и монтаж

Пост кнопочный ПКТ-60 устанавливается в подготовленное отверстие диаметром 24 мм в металлической или пластиковой панели. Крепление осуществляется с помощью фланца и контргайки с внутренней стороны. Для герметизации кабеля предусмотрен входной сальник - он плотно обхватывает провода, предотвращая проникновение влаги и пыли. Между корпусом и поверхностью панели устанавливается резиновая прокладка, обеспечивающая дополнительную герметичность. Все шесть кнопок имеют одинаковый шаг и расположение, что позволяет использовать стандартные панели для сборки пультов управления. Каждая кнопка подключается отдельно - рекомендуется использовать экранированные кабели для сигналов управления, чтобы минимизировать помехи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016, которые регламентируют механическую прочность, электрическую надёжность и степень защиты. Применение материалов класса UL94 HB гарантирует самозатухание при воздействии открытого огня. IP54 обеспечивает безопасную эксплуатацию в помещениях с повышенной запылённостью и возможностью попадания брызг воды - например, на производственных участках, в цехах, на складах. Отсутствие фиксации кнопок снижает риск длительного замыкания цепи, что повышает безопасность при аварийных ситуациях.

Преимущества

• Шесть кнопок в одном корпусе - экономят место на панели и упрощают проектирование пультов;
• Герметичная конструкция с сальником и прокладкой - увеличивает срок службы в сложных условиях;
• ABS-пластик - легкий, устойчивый к химическим веществам и механическим повреждениям;
• Самовозврат - исключает необходимость в дополнительных устройствах для возврата в исходное положение;
• Яркий оранжевый цвет - улучшает узнаваемость и снижает вероятность ошибочного нажатия;
• Поддержка стандартного диаметра монтажного отверстия - совместим с большинством существующих панелей.

Ограничения применения

• Не предназначен для прямого управления силовыми цепями - только для сигнальных/управляющих цепей с током до 5 А;
• IP54 не обеспечивает защиту от струй воды или погружения - нельзя применять во внешних условиях без дополнительной защиты;
• Климат У2 ограничен температурой ниже −10C - не подходит для холодных складов или улиц;
• Отсутствие нормальных замкнутых (НО) контактов - все контакты нормально разомкнутые; если нужна функция “замыкание при нажатии”, то этот пост подходит, но если требуется “размыкание при нажатии” - потребуется другой тип устройства;
• Не имеет световой индикации - невозможно визуально определить активированную кнопку без внешнего указателя.

Примеры использования

• Пульт управления грузовым элеватором - кнопки “вверх/вниз” для подъёма/опускания, “влево/вправо” для поперечного перемещения;
• Конвейерная система с несколькими зонами - кнопки “вперёд/назад” для изменения направления ленты;
• Станок с ЧПУ - ручное позиционирование инструмента по координатам X/Y/Z;
• Лифтовая платформа в цеху - управление подъёмом и перемещением по площадке;
• Автоматические системы разгрузки - управление направлением движения тележек.

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен свободно войти, а фланец плотно прилегать к поверхности панели;
• Используйте кабели с жилами не менее 0.75 мм2 для подключения - этого достаточно для токов до 5 А и минимальных потерь;
• Обязательно затяните сальник после протяжки кабеля - даже маленький зазор может привести к проникновению влаги;
• При группировке нескольких постов ПКТ-60 на одной панели оставляйте расстояние не менее 15–20 мм между ними - это предотвратит случайные нажатия;
• Для систем с высокой частотой срабатывания (более 1000 раз в день) периодически проверяйте целостность контактов - хотя они рассчитаны на долгий срок, интенсивная эксплуатация требует обслуживания;
• Если необходимо визуальное подтверждение действия - подключите светодиоды параллельно каждой кнопке через резисторы - это повысит безопасность оператора.
