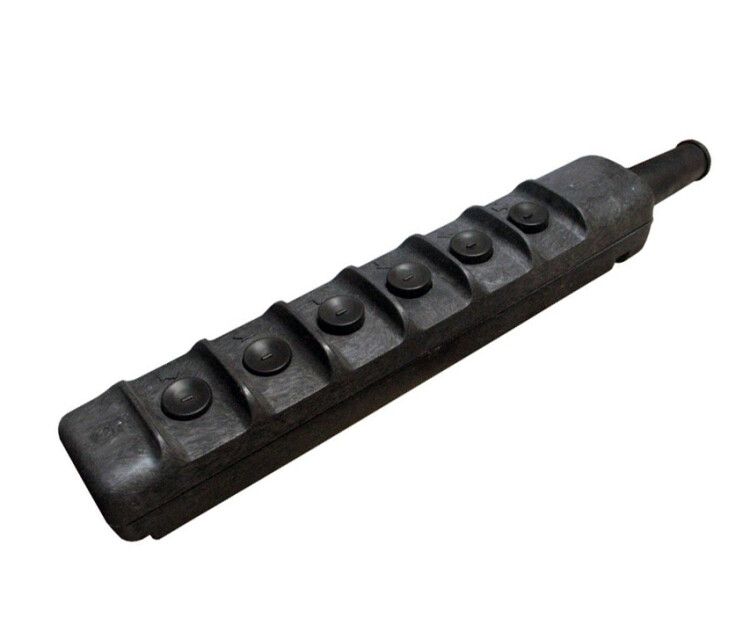

Пост кнопочный ПКТ-60 У2 6.3А IP30 вверх/вниз/влево/вправо/вперед/назад с ключом защиты - ET561371 Электротехник

Пост кнопочный ПКТ-60 У2 от Электротехник - устройство для точечного управления подъёмными и транспортерными механизмами через шесть направлений движения: вверх, вниз, влево, вправо, вперёд и назад. С ключевой защитой и степенью защиты IP30, он рассчитан на работу в условиях производства с высокими требованиями к надёжности.

Назначение и область применения

Пост кнопочный ПКТ-60 У2 предназначен для ручного управления электрическими цепями управления подъёмными механизмами, конвейерами, перемещаемыми платформами и другими оборудованием, требующим многонаправленного контроля. Подходит для установки на пультах управления на заводах, складах, ремонтных зонах и других промышленных объектах.

Технические характеристики

• Номинальный рабочий ток: 6,3 А - обеспечивает надёжную коммутацию сигналов управления даже при частых операциях;
• Максимальное напряжение: 660 В переменного тока - позволяет использовать в сетях промышленного типа;
• Количество переключающих контактов: 6 - каждый контакт соответствует одному направлению управления;
• Самовозврат всех кнопок: да - после нажатия кнопка автоматически возвращается в исходное положение, предотвращая случайное удержание;
• Степень защиты: IP30 - защищает от доступа пальцами и крупной пыли, но не от брызг воды;
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, подходит для помещений с умеренным климатом;
• Материал корпуса: термостойкая ABS-пластмасса - устойчив к механическим воздействиям и нагреву;
• Цвет корпуса: чёрный - снижает видимость загрязнений в производственной среде;
• Тип толкателя: цилиндрический - удобен для нажатия рукой, совместим со стандартными клавишами управления;
• Диаметр монтажного отверстия: 43–237 мм - указан некорректно; вероятна опечатка в данных, реальный размер должен проверяться по чертежу или образцу;
• Способ монтажа: на монтажную плиту - требуется фиксация через отверстия в корпусе, не предусматривает встраивание в панели с круглыми проёмами;
• Количество постов: 6 - каждая кнопка реализует одно направление движения;
• Нормативный документ: ТУ 3428-013-59826184-2016 - соответствие спецификации для оборудования управления подъёмными системами.

Совместимость и монтаж

Пост кнопочный ПКТ-60 У2 монтируется на жесткую металлическую или композитную монтажную плиту с помощью болтов или саморезов через крепёжные отверстия в корпусе. Герметизация достигается за счёт прокладки между корпусом и поверхностью, а также сальника для ввода кабеля. Кабельный ввод должен иметь внешний диаметр, подходящий под размер сальника - рекомендуется проверить перед заказом. Отсутствие стандартного монтажного отверстия под панельную установку делает невозможным использование в типовых щитках с круглыми проёмами 43 мм - необходимо заранее подготовить площадку под монтажную плиту.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3428-013-59826184-2016, которые регламентируют безопасность и функциональность постов управления подъёмными механизмами. Наличие ключевой защиты позволяет заблокировать все кнопки при необходимости - например, во время техобслуживания или при аварии. Это соответствует принципам безопасности, предусмотренным в нормах по эксплуатации грузоподъёмного оборудования.

Преимущества

• Шесть независимых кнопок с самовозвратом обеспечивают точное управление сложными движениями без путаницы;
• Герметичная конструкция с прокладкой и сальником повышает долговечность в запылённых помещениях;
• Ключевая защита предотвращает несанкционированное включение оборудования;
• ABS-корпус выдерживает удары и перепады температур, характерные для производственных условий;
• Высокая нагрузочная способность (до 10 А) обеспечивает надёжную работу даже при импульсных нагрузках.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, брызг воды или мойки - IP30 не обеспечивает защиту от жидкости;
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита;
• Не подходит для установки в стандартные панели с круглыми отверстиями 43 мм - требуется монтаж на плите;
• Диаметр монтажного отверстия в характеристиках указан некорректно (43237 мм); возможна ошибка в данных - обязательно сверьте с физическим изделием или чертежом;
• Не имеет световой индикации - состояние кнопок нельзя визуально контролировать без внешних указателей.

Примеры использования

• Управление электрокраном с шестью направлениями движения (вверх/вниз, влево/вправо, продвижение/откат);
• Пульт управления конвейерной линией с реверсом и позиционированием;
• Контроль перемещения технологической платформы в сборочных цехах;
• Ручное управление лифтами обслуживания или подъёмниками для инструментов.

Практические советы

• Перед установкой проверьте реальные размеры монтажных отверстий - данные в каталоге могут содержать ошибку (43237 мм явно неверны);
• Используйте кабель с диаметром жилы до 2,5 мм2 - соответствует номинальному току 6,3 А;
• Подключайте провода строго согласно схеме, указанной на внутренней стороне крышки корпуса;
• Для длительной эксплуатации периодически осматривайте сальники и прокладки на предмет трещин и потери эластичности;
• Ключ защиты следует хранить в специально отведённом месте - потеря ключа затруднит быстрый доступ к управлению в экстренных ситуациях.
