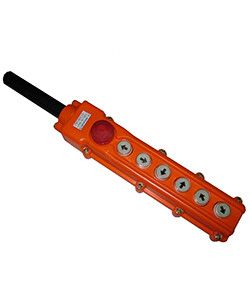

Пост кнопочный ПКТ-60Б У2 5А IP54 красная кнопка БЛОКИРОВКА с фиксацией стоп - ET512633 Электротехник

Пост кнопочный ПКТ-60Б У2 5А IP54 с блокировкой и фиксацией (красная) от бренда Электротехник предназначен для управления подъёмными и транспортировочными механизмами через шесть командных кнопок — стоп, вверх, вниз, влево, вправо, вперёд, назад. Модель оснащена блокировкой и фиксацией, что делает её надёжным решением для промышленных условий.

Назначение и область применения

Пост кнопочный ПКТ-60Б У2 5А IP54 с блокировкой и фиксацией (красная) применяется для управления движениями грузоподъёмных устройств: кранов, элеваторов, конвейеров, лифтовых систем. Шесть кнопок позволяют задавать точные направления перемещения, а кнопка «стоп» с функцией блокировки обеспечивает быструю и безопасную аварийную остановку. Подходит для работы в условиях повышенной запылённости и влажности — например, на складах, производственных линиях, ремонтных зонах.

Технические характеристики

• Номинальный рабочий ток: 5 А — оптимальная нагрузка для цепей управления, не для силовой;
• Номинальный ток: 10 А — максимальная допустимая нагрузка при кратковременных импульсах;
• Род тока: переменный — совместим с сетями 220–380 В;
• Напряжение: до 660 В — позволяет использовать в высоковольтных системах управления;
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для большинства помещений) и брызг воды со всех сторон;
• Климатическое исполнение: У2 — работает при температуре от −10°C до +40°C, в помещениях с нормальной влажностью;
• Количество управляющих элементов: 6 кнопок — включает стоп, четыре направления и одну дополнительную (вперёд/назад);
• Тип толкателя: грибовидный — удобен для быстрого нажатия рукой даже в перчатках;
• Материал корпуса: термостойкая ABS-пластмасса — выдерживает механические удары и нагрев;
• Цвет корпуса: оранжевый — повышает видимость в рабочей зоне; красная кнопка «стоп» соответствует стандартам безопасности;
• Способ монтажа: монтажная плата — крепится болтами к панели или щиту;
• Нормативный документ: ТУ 3428-013-59826184-2016 — сертифицировано по российским требованиям.

Совместимость и монтаж

Пост кнопочный ПКТ-60Б У2 5А IP54 с блокировкой и фиксацией (красная) устанавливается на металлическую или пластиковую панель толщиной до 8 мм. Крепление осуществляется через отверстия в монтажной плате. Для подключения используйте кабель с внешним диаметром 6–12 мм — он фиксируется сальником, предотвращающим просачивание влаги. Герметичная прокладка между крышкой и корпусом обеспечивает сохранение степени защиты IP54 после сборки. Не рекомендуется монтировать в местах с постоянным прямым воздействием струй воды или погружением в жидкости.

Безопасность и стандарты

Кнопка «стоп» выполнена в красном цвете и имеет механическую фиксацию — требует поворота для возврата в исходное положение, что исключает случайное срабатывание. Соответствует требованиям ГОСТ Р 50030.5.1 и ТУ 3428-013-59826184-2016. Комплексная защита IP54 снижает риск замыканий из-за пыли и влаги. Блокировка кнопки «стоп» соответствует принципам безопасности для оборудования с опасными движениями.

Преимущества

• Защитный сальник на входе кабеля — исключает попадание пыли и влаги внутрь корпуса;
• Герметичная прокладка между крышкой и основанием — продлевает срок службы в сложных условиях;
• Фиксация и блокировка кнопки «стоп» — гарантирует, что оборудование не будет включено случайно после аварии;
• Шесть кнопок в одном корпусе — экономят место на пульте управления;
• ABS-корпус — устойчив к химическим веществам, ударам и перепадам температур;
• Высокая степень защиты IP54 — подходит для половины промышленных объектов без дополнительных кожухов.

Ограничения применения

• Не предназначен для прямого управления силовыми цепями — только для сигналов управления (до 5 А);
• IP54 не обеспечивает полную герметичность — не подходит для мойки под давлением или влажных сред с постоянным орошением;
• Климат У2 — не рассчитан на работу при температурах ниже −10°C или выше +40°C;
• Отсутствуют световые индикаторы — нельзя визуально отслеживать состояние каждой кнопки без внешней сигнализации;
• Не совместим с системами автоматического сброса — блокировка требует ручного действия для разблокировки.

Примеры использования

• Управление мостовым краном: кнопки «вверх», «вниз», «влево», «вправо» дают точное позиционирование груза;
• Лифтовые системы: «вперёд» и «назад» используются для регулировки положения платформы;
• Конвейеры с изменяемым направлением: кнопки обеспечивают ручной контроль движения;
• Производственные участки с опасными зонами: кнопка «стоп» с блокировкой активируется оператором при возникновении аварийной ситуации.

Практические советы

• Выбирайте этот пост кнопочный ПКТ-60Б У2 5А IP54 с блокировкой и фиксацией (красная), когда нужна компактная группа управляемых функций — вместо нескольких одиночных кнопок;
• Проверьте диаметр кабеля перед монтажом — он должен подходить под сальник (6–12 мм);
• При установке плотно затяните болты монтажной плиты — иначе нарушится герметизация;
• Не закрывайте кнопки «стоп» и «блокировка» декоративными колпачками — они должны быть всегда доступны;
• Регулярно проверяйте свободное движение толкателей — пыль может вызвать заедание, особенно в условиях сильной запылённости.
