Пост кнопочный ПКТ-40 на 4 кнопки IP54 ABS-пластик - ET055740 Электротехник

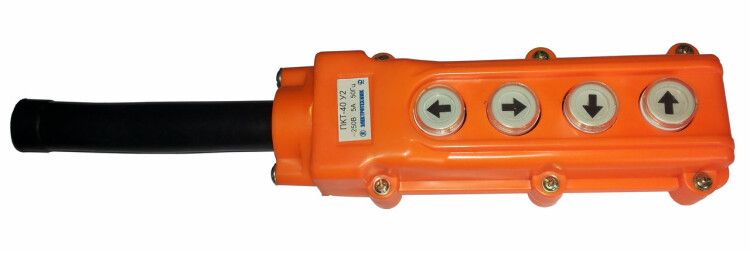

Пост кнопочный ПКТ-40 от Электротехник - компактное устройство с четырьмя направлениями управления для управления подъёмными и транспортирующими механизмами. Модель выполнена в прочном ABS-пластиковом корпусе с защитой IP54, рассчитана на работу в условиях повышенной запылённости и влажности, соответствует требованиям ТУ 3428-013-59826184-2016.

Назначение и область применения

Пост кнопочный ПКТ-40 предназначен для ручного управления электрическими цепями подъёмных, перемещающих и транспортирующих механизмов. Четыре клавиши - вверх, вниз, влево, вправо - позволяют точно задавать направление движения оборудования. Подходит для установки на пультах управления грузоподъёмниками, элеваторами, конвейерами, станками с координатным управлением. Применяется там, где требуется надёжная и защищённая кнопочная панель.

Технические характеристики

• Номинальный рабочий ток: 5 А (при напряжении до 660 В переменного тока)
• Номинальный ток контактов: 10 А (кратковременная нагрузка)
• Род тока: переменный (AC)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Количество постов: 4 (по одному на каждое направление)
• Количество переключающих контактов: 4 (нормально разомкнутые, самовозвратные)
• Количество НО контактов: 0 - все контакты работают только при нажатии
• Количество НЗ контактов: 0 - функция “замыкание” отсутствует
• Тип толкателя: цилиндрический, плоская поверхность
• Диаметр отверстия для монтажа: 24 мм
• Материал корпуса: ABS-пластик, термостойкий, ударопрочный
• Цвет корпуса: оранжевый
• Способ монтажа: через монтажную плату (панель)
• Возврат: автоматический, без фиксации - кнопка возвращается в исходное положение после освобождения
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКТ-40 монтируется в панели с круглым отверстием диаметром 24 мм. Крепится с помощью фланца и гайки с внутренней стороны. Для герметизации применяется встроенный сальник для кабеля и уплотнительная прокладка между корпусом и панелью. Установка возможна только на жесткой, ровной поверхности. Не рекомендуется использовать в местах с частыми механическими воздействиями или вибрацией выше нормы. Совместим с кабелями с внешним диаметром до 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Защита IP54 обеспечивает безопасную работу в помещениях с высокой запыленностью, влажностью или риском попадания брызг. Конструкция предотвращает случайное активирование - кнопки реагируют только на целенаправленное нажатие. Отсутствие фиксации снижает вероятность ошибочных команд. Все материалы - самозатухающие, соответствуют требованиям пожарной безопасности.

Преимущества

• Чёткое разделение функций: четыре отдельных кнопки для точного управления направлением
• Высокая степень защиты IP54 - устойчив к пыли и влаге, подходит для промышленных условий
• Автоматический возврат - исключает постоянное замыкание цепи, повышает безопасность
• ABS-корпус - легкий, долговечный, не подвержен коррозии
• Герметизация сальником и прокладкой - минимизирует риск пробоя и окисления контактов
• Яркий оранжевый цвет - легко заметен, способствует быстрому распознаванию

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Номинальный ток 5 А - нельзя применять для управления силовыми цепями свыше этого значения
• Отсутствуют нормально замкнутые контакты - невозможно реализовать аварийную остановку по принципу “нормально замкнуто”
• Не допускается погружение в воду - IP54 не гарантирует защиту от длительного контакта с жидкостью
• Не подходит для взрывоопасных зон - не имеет сертификата взрывозащиты
• Требуется жестко закреплённая панель - слабая монтажная основа вызывает люфт и преждевременный износ

Примеры использования

• Пульт управления грузовым лифтом - кнопки “вверх/вниз” для подъёма и опускания, “влево/вправо” для горизонтального перемещения
• Конвейерная система с регулировкой направления потока материалов
• Подъёмники для обслуживания технологического оборудования
• Станки с ручным позиционированием стола
• Лифты для перевозки инструментов в цехах

Практические советы

• При монтаже проверьте плотность прилегания прокладки - даже малый зазор снижает уровень защиты IP54
• Выбирайте кабель с подходящим диаметром - слишком толстый не войдёт в сальник, слишком тонкий не будет надёжно зажат
• Не используйте ПКТ-40 в качестве аварийной кнопки - он не имеет НЗ контактов и не обеспечивает “отключение при отказе”
• Проверяйте состояние контактов раз в 6–12 месяцев - особенно при работе в условиях пыли и вибраций
• Для систем с несколькими постами используйте одинаковые модели - это упрощает диагностику и замену
• При необходимости замены - отключите питание перед демонтажем; не затягивайте фиксирующую гайку с усилием более 1,5 Нм
