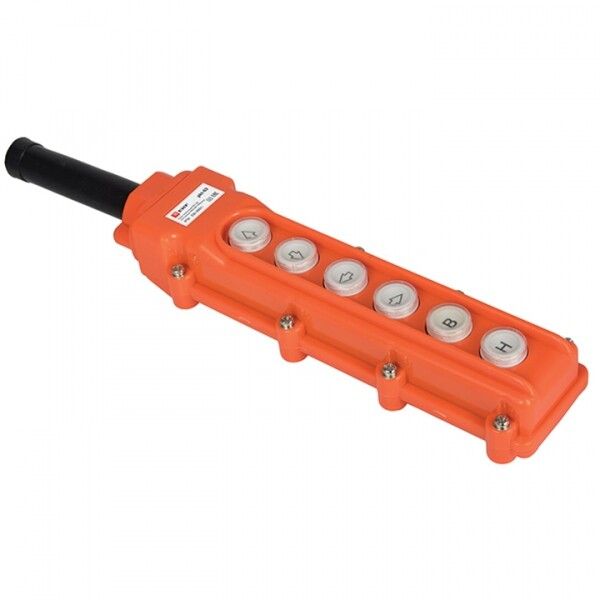

Пульт кнопочный ПКТ-63 на 6 кнопок IP54 EKF PROxima | pkt-63

Пульт кнопочный ПКТ-63 на 6 кнопок с защитой IP54 от бренда EKF - компактное управление оборудованием в условиях запыленной среды. Артикул pkt-63 предназначен для установки на кабель и используется там, где требуется надежная механическая кнопка с защитой от пыли и влаги.

Назначение и область применения

Пульт кнопочный ПКТ-63 на 6 кнопок с защитой IP54 применяется для ручного управления электрооборудованием: пуск, остановка, изменение режима работы. Подходит для установки на станках, конвейерах, насосных станциях, системах автоматизации, особенно в местах с высокой запыленностью или возможным попаданием воды - цехах, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Количество кнопок: 6 штук - каждая работает автономно, позволяет управлять несколькими функциями одним устройством;
• Защита: IP54 - защищен от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Рабочее напряжение: до 400 В переменного тока;
• Номинальный ток: 5 А - допустимая нагрузка для каждого контакта; совпадает с рейтингом AC-15, что означает соответствие для управления катушками контакторов и реле;
• Тип толкателя: цилиндрический - удобен для нажатия пальцем, имеет четкий тактильный отклик;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к воздействию масел, щелочей и кислот, не проводит ток;
• Цвет корпуса: оранжевый - обеспечивает хорошую видимость в производственной среде;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности;
• Контакты: нет нормально замкнутых (НО) и переключающих контактов - каждый элемент является обычной кнопкой типа «нажал-замкнул-отпустил-разомкнул»;
• Способ монтажа: на кабель - фиксируется через ввод кабеля, без необходимости сверления панели.

Совместимость и монтаж

Пульт кнопочный ПКТ-63 на 6 кнопок с защитой IP54 монтируется путем протягивания кабеля через входной сальник. Кабель должен иметь внешний диаметр, соответствующий размеру сальника - обычно 8–14 мм. Монтаж выполняется без дополнительных креплений: корпус плотно фиксируется на кабеле и не требует установки в нишу или панель. Это делает его идеальным для временных или мобильных установок. Обратите внимание: внутри устройства нет контактных групп для передачи сигнала - он служит исключительно как выключатель/пускатель, подключаемый к внешней схеме управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для кнопочных аппаратов. Защита IP54 снижает риск поражения током при случайном попадании жидкости или пыли. Корпус выполнен из самозагасающего PVC - материал не поддерживает горение. Температурный диапазон УХЛ4 гарантирует работоспособность в холодных помещениях и на улице в зимний период.

Преимущества

• Шесть кнопок в одном корпусе - экономят место и упрощают организацию управления;
• Герметизация через сальник и прокладку - предотвращает попадание пыли и влаги внутрь даже при длительной эксплуатации;
• Отсутствие сложных механизмов - минимум точек отказа, долгий срок службы;
• Яркий оранжевый цвет - легко найти и отличить от других устройств;
• Не требует монтажа в стену - можно закрепить прямо на гибком кабеле, подходящем для перемещаемого оборудования.

Ограничения применения

• Не предназначена для погружения в воду - IP54 не обеспечивает защиту от струй или затопления;
• Нет встроенных контактов для сигналов - нельзя использовать как реле или переключатель положений;
• Не рекомендован для частого мытья струей воды - сальник не герметичен на уровне IP67/IP68;
• Максимальный ток 5 А - не подходит для прямого управления мощными двигателями (>3 кВт); нужен промежуточный контактор;
• Корпус из PVC менее ударопрочен, чем металлический - не следует применять в зонах с высоким риском механических повреждений.

Примеры использования

• Управление трехфазным двигателем станка: одна кнопка - «Пуск», вторая - «Стоп», остальные - для изменения скорости или направления вращения;
• Контроль конвейерной линии: несколько операторов одновременно управляют участками через свои кнопки;
• Передвижной пункт управления на объекте: ПКТ-63 крепится на кабель питания и перемещается вместе с оборудованием;
• Автоматическая система мойки: кнопки расположены вне зоны распыления воды, но защищены от брызг.

Практические советы

• Выбирайте кабель с диаметром, который плотно проходит через сальник - слишком тонкий кабель не обеспечит герметичность;
• Проверьте, чтобы все жилы кабеля были правильно подсоединены к контактам внутри - ПКТ-63 не содержит собственных клемм, они находятся во внешнем ящике или распределительной коробке;
• При использовании в холоде (ниже −20 C) проверяйте эластичность материала - PVC становится более хрупким;
• Не используйте этот пульт вместо аварийной кнопки «Стоп» - для этого нужны специализированные красные кнопки с механической блокировкой;
• Артикул pkt-63 от EKF совместим с другими изделиями серии EKF PROxima - можно комбинировать с аналогичными пультами и коробками для создания единой системы управления.
