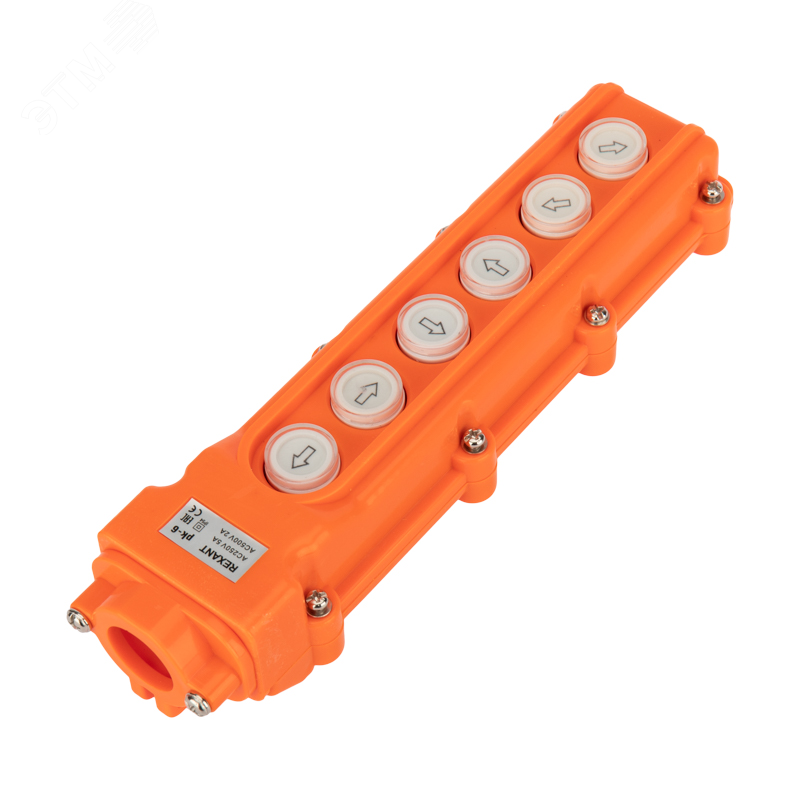

Пульт кнопочный ПK-6 на 6 кнопок IP54 | 36-9212 REXANT MEET

Пульт кнопочный на 6 кнопок IP54 от Rexant (артикулы 36-9212 и etm36-9212) - это надёжное устройство управления для оборудования, требующего ручного контроля в условиях пыли и влаги. Подходит для установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Пульт кнопочный на 6 кнопок IP54 предназначен для ручного управления электрическими цепями постоянного или переменного тока. Каждая из шести кнопок выполняет свою функцию - например, запуск, остановка, изменение направления или режим работы. Устройство применяется там, где требуется физический доступ к управлению: на производственных линиях, в цехах, на складах, в системах автоматизации. Благодаря защите IP54, пульт можно использовать в помещениях с повышенной влажностью, пылью или периодическими брызгами воды.

Технические характеристики

• Количество кнопок: 6 возвратных (с самовозвратом после нажатия)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и от брызг воды со всех сторон
• Номинальный рабочий ток: 5 А при напряжении AC-15, 600 В - подходит для управления катушками контакторов, реле, маломощными двигателями
• Материал корпуса: термостойкая ABS-пластмасса - выдерживает температурные перепады и механические нагрузки
• Цвет корпуса: оранжевый - обеспечивает высокую видимость в рабочей зоне
• Количество постов: 6 - каждый пост содержит одну кнопку и соответствующий механизм
• Количество скоростей: 1 - пульт не имеет регулируемых скоростей, используется для дискретного управления

Совместимость и монтаж

Пульт кнопочный на 6 кнопок IP54 монтируется на стену, щит или раму через отверстия в корпусе. Для подключения кабеля предусмотрено резьбовое отверстие со сальником - он плотно фиксирует провода диаметром до 8–10 мм, предотвращая попадание пыли и влаги внутрь. Между корпусом и поверхностью монтажа установлена герметичная прокладка - её необходимо сохранить при установке. Напряжение питания не указывается, так как пульт является коммутирующим элементом; он работает в цепях управления, а не в силовой сети. Подключается к контактным входам контроллеров, магнитных пускателей или релейных схем.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электрооборудования в промышленных условиях. Защита IP54 гарантирует безопасную работу в средах с пылью и влагой, снижает риск замыканий. Материал корпуса - термостойкий ABS - не поддерживает горение и не деформируется при нормальных температурах эксплуатации. Соответствие стандартам IEC/EN 60947-5-1 подразумевается по типу устройства, хотя явное указание стандарта в данных отсутствует.

Преимущества

• Шесть возвратных кнопок позволяют реализовать сложные алгоритмы управления одним устройством
• Герметизация сальника и прокладки обеспечивает долговечность даже в грязных условиях
• ABS-корпус устойчив к ударным нагрузкам и химическим воздействиям
• Ярко-оранжевый цвет повышает заметность и снижает вероятность случайного отключения
• Универсальная совместимость с большинством промышленных систем управления

Ограничения применения

• Не предназначен для установки в местах с постоянным погружением в воду или сильным струйным орошением - IP54 не обеспечивает защиту от прямых потоков воды
• Рабочий ток ограничен 5 А - нельзя использовать для прямого управления мощными двигателями или нагревательными элементами
• Отсутствуют световые индикаторы состояния кнопок - оператор не получает визуальной обратной связи
• Не рассчитан на взрывоопасные среды - не имеет сертификата Ex

Примеры использования

• Управление конвейерной лентой: одна кнопка - старт, другая - стоп, третья - реверс
• Ручной контроль насосной станции: включение, выключение, аварийная остановка
• Операторская панель на металлообрабатывающем станке: быстрый выбор режимов работы
• Запуск системы вентиляции в цеху с высокой пылевыделением

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под сальник, иначе герметичность будет нарушена
• При закручивании крепёжных болтов не переусердствуйте - пластиковый корпус легко треснуть
• Если пульт устанавливается вне помещений, используйте дополнительный кожух или навес для защиты от прямого дождя
• Обратите внимание на расположение кнопок - рекомендуется группировать функционально связанные (например, “пуск” и “стоп”) рядом
• При замене старого пульта сверьте количество кнопок и тип контактов - 6-кнопочный пульт Rexant 36-9212 не всегда заменяет модели с 4 или 8 кнопками
