Пост кнопочный ПКТ-80 8 кнопок ABS-пластик IP54 - ET055745 Электротехник

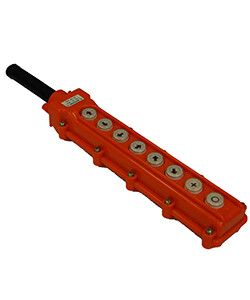

Пост кнопочный ПКТ-80 от Электротехник — компактное устройство с восемью кнопками для управления перемещением подъёмных и транспортных механизмов. Корпус из ABS-пластика с защитой IP54 и монтажом на плату делает его надёжным решением для промышленной автоматики, особенно там, где важна точность и безопасность операций.

Назначение и область применения

Пост кнопочный ПКТ-80 предназначен для ручного управления электрическими цепями подъёмных, транспортных и позиционирующих механизмов. Каждая из восьми кнопок соответствует конкретному направлению движения: вверх, вниз, влево, вправо, вперёд, назад, по часовой стрелке, против часовой, а также команды «быстрее» и «медленнее». Подходит для использования на кранах, элеваторах, конвейерах, роботизированных системах и других устройствах, требующих многонаправленного управления.

Технические характеристики

• Количество кнопок: 8
• Номинальный рабочий ток: 5 А
• Номинальный ток: 10 А (кратковременная нагрузка)
• Род тока: переменный (AC)
• Напряжение: до 660 В
• Степень защиты: IP54 — защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 — работает при температуре от −10°C до +40°C, в условиях умеренного климата
• Материал корпуса: термостойкий ABS-пластик
• Тип толкателя: цилиндрический, плоский, с самовозвратом (без фиксации)
• Способ монтажа: на монтажную плату (панель)
• Диаметр отверстия для установки: 24 мм
• Цвет корпуса: оранжевый
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКТ-80 монтируется через круглое отверстие диаметром 24 мм в панели или щите. Для герметизации применяются заводская прокладка между корпусом и поверхностью, а также сальник на входе кабеля. Кабель должен иметь внешний диаметр, совпадающий с размером сальника — перед монтажом проверьте соответствие. Напряжение питания не должно превышать 660 В AC, а рабочий ток — 5 А. Применяйте только кабели с изоляцией, рассчитанной на указанные параметры. Монтажная плата должна быть жесткой и ровной, чтобы избежать деформации корпуса.

Безопасность и стандарты

Пост кнопочный ПКТ-80 соответствует требованиям ТУ 3428-013-59826184-2016. Степень защиты IP54 предотвращает проникновение пыли и брызг воды, что снижает риск замыканий в запылённых или влажных средах. Все кнопки имеют механический самовозврат — после нажатия они возвращаются в исходное положение, что исключает случайное длительное включение. Конструкция не предусматривает функции блокировки или аварийной остановки — эти функции должны реализовываться дополнительно в схеме управления.

Преимущества

• Герметичная конструкция: прокладка и сальник обеспечивают долговечность в сложных условиях
• Высокая надёжность контактов при работе с током до 5 А
• Чёткая классификация кнопок по направлениям — минимизация ошибок оператора
• ABS-пластик устойчив к ударным нагрузкам и химическим воздействиям
• Оранжевый цвет корпуса повышает видимость в условиях плохого освещения

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высокого давления — IP54 не гарантирует защиту от струй под давлением
• Не имеет встроенных функций аварийной остановки или блокировки — требуется доп. оборудование
• Работает только с переменным током; несовместим с постоянным током (DC)
• Максимальный ток 5 А — нельзя использовать для прямого управления мощными двигателями без промежуточных контакторов
• Климатическое исполнение У2 ограничивает применение при температурах ниже −10°C

Примеры использования

• Управление грузовым лифтом: кнопки «вверх/вниз» и «быстрее/медленнее» позволяют точно регулировать скорость подъёма
• Конвейерная система: управление направлением движения (влево/вправо, вперёд/назад) для позиционирования изделий
• Роботизированная клетка: поворот по/против часовой стрелки для ориентации детали
• Подъёмный стол: сочетание вертикального и горизонтального перемещения с изменением скорости

Практические советы

• При монтаже используйте только кабели с подходящим диаметром — слишком толстый кабель не войдёт в сальник, слишком тонкий — не обеспечит герметичность
• Проверяйте целостность прокладки перед первым включением — даже маленькая трещина снижает уровень защиты
• Не используйте ПКТ-80 в качестве единственного средства аварийной остановки — всегда добавляйте отдельную кнопку «СТОП» в схему управления
• При необходимости увеличить количество кнопок — выбирайте другие модели серии ПКТ (например, ПКТ-6 или ПКТ-10)
• Обязательно учитывайте посадочный диаметр 24 мм при проектировании панели — отклонение более ±0,5 мм затруднит установку
