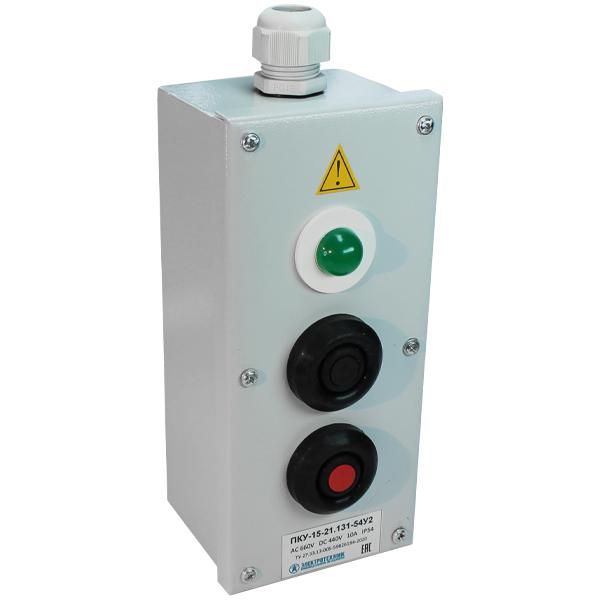

Пост кнопочный ПКУ 15-21.131-54 У2 (1хСКЛ11 зел. 220В+1хКЕ081/2 (1з+1р) черн.+1хКЕ081/2 красн.+PG-19) управления Электротехник ET008512

Пост управления ПКУ-15-21.131-54У2 от бренда Электротехник - это готовый комплект для управления электрическими цепями на объектах с высокими требованиями к надежности и защите. В составе три клавишных элемента и сальник PG-19, что делает его удобным решением для установки в условиях повышенной запыленности или влажности.

Назначение и область применения

Пост управления ПКУ-15-21.131-54У2 предназначен для ручного управления электрическими цепями контроля и автоматизации. Подходит для работы с переменным током до 660 В / 50 Гц и постоянным током до 440 В. Применяется на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где требуется безопасный и наглядный способ включения/выключения оборудования.

Технические характеристики

• Клавишный выключатель СКЛ11 - зеленая кнопка, рассчитана на 220 В переменного тока; используется для включения.
• Кнопки КЕ081/2(1з+1р) - две штуки: одна черная, одна красная; каждая содержит один нормально замкнутый (з) и один нормально разомкнутый (р) контакт;
• Защита корпуса обеспечивается резиновой прокладкой и герметичным сальником PG-19 - предотвращают попадание пыли и влаги внутрь;
• Максимальное рабочее напряжение: 660 В переменного тока, 440 В постоянного тока;
• Частота: 50 Гц;
• Комплектующие соответствуют европейским стандартам качества.

Совместимость и монтаж

Пост управления ПКУ-15-21.131-54У2 монтируется на стену или панель через отверстие подходящего диаметра. Сальник PG-19 позволяет протянуть кабели диаметром до 12 мм - проверьте внешний диаметр вашего провода перед установкой. Все контакты доступны для подключения изнутри после снятия крышки. Для подключения используйте медные жилы сечением до 2,5 мм2. Установка возможна в помещениях класса защиты IP65 и выше благодаря герметичному исполнению.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электрооборудованию для промышленного применения. Компоненты сертифицированы по евростандартам. Наличие резиновой прокладки и сальника PG-19 повышает уровень безопасности при работе в условиях повышенной влажности и запыленности. Не предназначен для взрывоопасных сред.

Преимущества

• Готовая сборка - не требует самостоятельного подбора и монтажа отдельных кнопок и сальников;
• Цветовое кодирование: зеленая - включение, красная - остановка, черная - дополнительная функция - снижает риск ошибки оператора;
• Компактный корпус экономит место на щитах и пультах;
• Производитель предлагает гарантию на весь комплект;
• Индивидуальная картонная упаковка исключает повреждения при транспортировке.

Ограничения применения

• Не применяется во взрывоопасных зонах (не имеет взрывозащиты);
• Работает только при температуре окружающей среды, совместимой с материалами корпуса и уплотнителей - рекомендован диапазон от –25C до +40C;
• Не предназначен для частых перегрузок или импульсных нагрузок сверх заявленных значений;
• Сальник PG-19 не обеспечивает герметичность при длительном погружении в воду - не использовать в подводных или постоянно мокрых условиях.

Примеры использования

• Станок с ЧПУ: зеленая кнопка - запуск, красная - аварийная остановка, черная - возврат в начальное положение;
• Конвейерная линия: управление пуском и экстренной остановкой с одного места;
• Насосная станция: включение насоса и отключение при достижении уровня;
• Щит управления в цеху с высокой запыленностью - защита от пыли обеспечена конструкцией корпуса.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальнику PG-19 - слишком толстый провод не войдет, слишком тонкий - не будет плотно фиксироваться;
• Подключайте контакты согласно цветовой маркировке: зеленые - включение, красные - остановка, черные - вторичные команды;
• Не открывайте корпус под напряжением - даже при малых токах есть риск поражения;
• При необходимости замены кнопок - обращайтесь к производителю: все элементы стандартизированы, но не универсальны;
• Пост управления ПКУ-15-21.131-54У2 от Электротехник можно использовать как базовый модуль - при необходимости дополнять другими кнопками аналогичной серии.
