Пост кнопочный ПКЕ 112-2-У3-IP40 | 150732 КЭАЗ

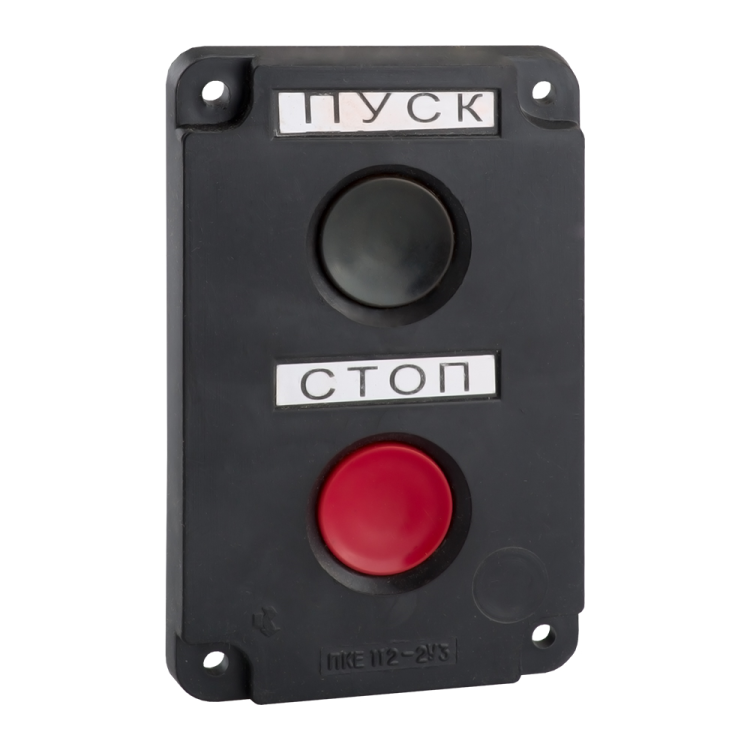

Пост кнопочный ПКЕ-112-2-У3-IP40 от КЭАЗ - компактное устройство для управления электрическими цепями через две независимые кнопки. Подходит для установки на монтажную плату в щитах управления, где требуется надежная коммутация слаботочных цепей. Артикул 150732 соответствует серийному решению ПКЕ, предназначенным для промышленной автоматизации.

Назначение и область применения

Пост кнопочный ПКЕ-112-2-У3-IP40 используется для передачи управляющих сигналов в системах автоматизации: запуск/останов оборудования, сброс аварийных ситуаций, активация режимов работы. Применяется в пультах управления станков, конвейеров, насосных станций и других устройствах с низкотоковой нагрузкой. Устройство не предназначено для коммутации силовых цепей - только для управления.

Технические характеристики

• Количество кнопок: 2 (обе - нажимные, цилиндрической формы)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Коммутируемый ток: до 1 А
• Рабочее напряжение: 110–600 В переменного тока (до 50 Гц), до 440 В постоянного тока
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, без защиты от воды
• Климатическое исполнение: У3 - для эксплуатации в помещениях с умеренным климатом, температурой от −25C до +40C
• Материал корпуса: пластик, черный цвет
• Способ монтажа: крепление на монтажную плату (панель)
• Конструкция корпуса: накладной - устанавливается сверху на поверхность
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-112-2-У3-IP40 монтируется на металлическую или пластиковую монтажную плиту толщиной до 4 мм. Для фиксации используются штатные крепления внутри корпуса - болты или самонарезающие винты. Диаметр отверстия для установки - 22 мм. Обязательно соблюдайте расстояние между соседними постами минимум 25 мм для удобства обслуживания. Не допускается монтаж в условиях повышенной влажности или на открытом воздухе из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008 и рассчитано на работу в соответствии с ГОСТ Р МЭК 60947-5-1. Коммутируемые токи и напряжения находятся в пределах безопасных значений для контрольных цепей. Не используйте для управления оборудованием, требующим взрывозащиты или высоких токов (>1 А).

Преимущества

• Простая и проверенная конструкция - надежная работа в течение длительного времени
• Наличие двух независимых кнопок позволяет реализовать два управляющих действия в одном модуле
• Цилиндрическая форма кнопок обеспечивает четкое тактильное восприятие нажатия
• Пластиковый корпус устойчив к коррозии и не проводит ток
• Поддерживается производителем КЭАЗ - доступны запчасти и аналогичные решения в серии ПКЕ

Ограничения применения

• Не подходит для внешней установки - степень защиты IP40 не защищает от влаги и брызг
• Недопустимо использование в средах с пылью, маслом или химически активными веществами - материал корпуса не устойчив к агрессивным воздействиям
• Коммутируемый ток ограничен 1 А - нельзя применять для управления мощными катушками реле или магнитных пускателей без промежуточного усиления
• Отсутствуют световые индикаторы - невозможно визуально определить состояние кнопки
• Нет функции блокировки или ключевого выключения - подходит только для оперативного управления

Примеры использования

• Пульт управления станком: одна кнопка - “Старт”, вторая - “Стоп”
• Аварийная остановка на конвейере: кнопка “Emergency Stop” с немедленным размыканием цепи
• Ручной режим на автоматической линии: переключение между автоматическим и ручным управлением
• Щит управления насосной станцией: включение/выключение насоса по команде оператора

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи (не выше 600 В AC / 440 V DC) и тока (не более 1 А)
• При использовании в щите с несколькими постами ПКЕ-112-2-У3-IP40 располагайте их с учетом эргономики - кнопки должны быть легко доступны рукой
• Не затягивайте крепеж слишком сильно - пластиковый корпус может треснуть
• Для увеличения долговечности избегайте частых ударных нажатий - механизм имеет механический ресурс, но не рассчитан на интенсивную эксплуатацию
• Если нужна защита от влаги - выбирайте модели с IP65/IP67, например, ПКЕ-112-2-У3-IP65
