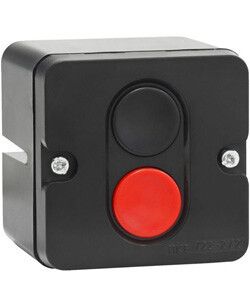

Пост управления ПКЕ 712 У3 10А 660В черн. и красн. цилиндр накладной IP40 Электротехник ET523351

Пост управления ПКЕ 712 У3 от Электротехник - это компактный накладной кнопочный пост с двумя цилиндрическими клавишами для управления электрическими цепями в условиях промышленной среды. Подходит для монтажа на панели или стене, обеспечивает надёжную коммутацию при напряжении до 660 В.

Назначение и область применения

Пост управления ПКЕ 712 У3 предназначен для ручного управления электрическими цепями управления: запуск, остановка, изменение режима работы оборудования. Применяется в системах автоматизации на станках, конвейерах, насосных станциях, вентиляционных установках и других устройствах, где требуется простое и надёжное управление.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: 2 (одна черная, одна красная)
• Тип толкателя: цилиндрический
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: термостойкий пластик
• Способ монтажа: накладной - крепится поверх поверхности без вскрытия
• Количество установочных мест: 2 (две кнопки в одном корпусе)

Совместимость и монтаж

Пост управления ПКЕ 712 У3 устанавливается накладным способом - достаточно просверлить два отверстия под крепёжные болты в месте монтажа. Корпус рассчитан на фиксацию на металлических, деревянных или пластиковых поверхностях. Для подключения используются клеммы внутри корпуса - провода заходят сверху или сзади. Диаметр отверстий под крепёж соответствует стандартному размеру для постов этой серии. Кабель сечением до 2,5 мм2 легко вводится через резиновые уплотнители.

Безопасность и стандарты

Пост управления ПКЕ 712 У3 соответствует требованиям к устройствам управления в соответствии с ГОСТ Р МЭК 60947-5-1. Конструкция исключает самопроизвольное включение - кнопки имеют механическую фиксацию положения и требуют явного усилия для активации. Отсутствие световой индикации и ключевых переключателей снижает риск случайного воздействия.

Преимущества

• Устойчивость к механическому износу благодаря прочному пластиковому корпусу
• Защита от случайного включения - кнопки не возвращаются в исходное состояние сами
• Простота установки - не требует сложной подготовки поверхности
• Раздельные цвета кнопок (черная и красная) позволяют быстро отличать функции: «старт» и «стоп»
• Интегрированные контактные группы - не нужны внешние реле для базового управления

Ограничения применения

• Не предназначен для использования во влажных помещениях - степень защиты IP40 не предохраняет от брызг и влаги
• Не имеет световой индикации - нельзя визуально определить текущее состояние цепи
• Подходит только для цепей управления, не для силовых нагрузок выше 10 А
• Не допускается применение в зонах с высоким уровнем пыли или агрессивных паров - корпус не герметичен

Примеры использования

• Управление пуском/остановкой асинхронного двигателя на конвейере
• Кнопочная панель для ручного режима работы станка с ЧПУ
• Локальный выключатель для аварийной остановки вентилятора
• Система управления насосом в водопроводном узле

Практические советы

• Выбирайте место монтажа так, чтобы кнопки были доступны оператору без растяжки рук - расстояние до рабочего места не должно превышать 80 см
• Перед монтажом проверьте соответствие посадочного отверстия - диаметр крепления типовой для серий ПКЕ
• При использовании в шкафах с другими аппаратами - оставляйте минимум 50 мм свободного пространства вокруг поста для вентиляции и обслуживания
• Не используйте ПКЕ 712 У3 в качестве основного рубильника - он служит только для командного управления, а не для отключения мощных нагрузок
• При необходимости замены контактов - обращайтесь к специалисту; внутренняя часть не предназначена для самостоятельного ремонта
