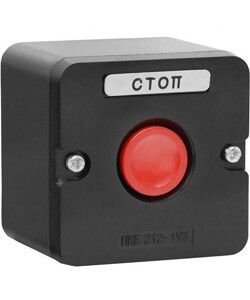

Пост управления ПКЕ 212-1 У3 10А 660В 1 элемент красн. цилиндр накладной IP40 Электротехник ET519065

Пост управления ПКЕ 212-1 У3 от Электротехник - это однокнопочный накладной аппарат для ручного управления электрическими цепями в системах автоматизации. Он предназначен для включения и выключения оборудования через замыкание и размыкание контактной группы, работает на напряжении до 660 В переменного тока и подходит для условий с умеренным уровнем запыленности.

Назначение и область применения

Пост управления ПКЕ 212-1 У3 используется для ручного управления оборудованием в промышленных условиях. Подходит для управления пуском, остановом или аварийным отключением устройств, таких как насосы, вентиляторы, конвейеры и малые станки. Применяется там, где требуется простой и надёжный способ воздействия на цепь управления - например, на щитах, стендах или рядом с машинами.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: одна, цилиндрическая форма, красного цвета
• Количество контактов: два (одна нормально открытая пара)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: термостойкий пластик, черного цвета
• Способ монтажа: накладной - крепится поверх поверхности без вскрытия шкафа
• Количество установочных мест: одно
• Индикация: отсутствует - нет светодиодов, сигнальных ламп

Совместимость и монтаж

Пост управления ПКЕ 212-1 У3 монтируется накладным способом на любую плоскую поверхность - металлическую, деревянную или пластиковую панель. Для установки требуются два отверстия под крепёжные болты (диаметр отверстий не указан, рекомендуется проверить по монтажному чертежу). Кабели подводятся снизу или с боков - входные и выходные провода подключаются к клеммам внутри корпуса. Напряжение подаётся на контакты, которые замыкаются при нажатии кнопки. После отпускания кнопка возвращается в исходное положение за счёт пружины - функция “самовозврата”.

Безопасность и стандарты

Пост управления ПКЕ 212-1 У3 соответствует требованиям к безопасности для электрооборудования низкого напряжения. Конструкция обеспечивает защиту от случайного включения - кнопка не фиксируется в нажатом состоянии, что снижает риск неконтролируемого запуска оборудования. Отсутствие герметичной защиты (IP40) делает его непригодным для влажных сред, зон с мойкой или высокой запылённостью.

Преимущества

• Устойчивый к механическому износу пластиковый корпус
• Простая и проверенная конструкция - минимум деталей, максимум надёжности
• Защита от самопроизвольного включения благодаря отсутствию фиксации кнопки
• Легко заменяется при необходимости - не требует демонтажа шкафа

Ограничения применения

• Не применяется во взрывоопасных зонах - нет сертификации Ex
• Не подходит для помещений с повышенной влажностью, мытьём или орошением - степень защиты IP40 не предохраняет от брызг и влаги
• Не имеет индикации - нельзя определить состояние аппарата визуально без внешнего указателя
• Работает только с цепями управления - не рассчитан на коммутацию силовых нагрузок выше 10 А

Примеры использования

• Кнопка «Стоп» на станке с ЧПУ
• Автоматическое отключение вентилятора в цеху
• Ручной пуск насоса в системе водоснабжения
• Запуск конвейера на сборочном участке

Практические советы

• При выборе места установки убедитесь, что вокруг кнопки достаточно свободного пространства - она должна легко нажиматься даже в перчатках
• Учитывайте, что ПКЕ 212-1 У3 - это только кнопка; для работы с мощными нагрузками нужен контактор или пускатель
• Подключайте провода строго по схеме - один контакт - на питание, второй - на исполнительное устройство
• Для использования в условиях с пылью лучше применять модели с более высокой степенью защиты (например, IP54); этот вариант подходит только для сухих и чистых помещений
• Артикул et519065 - это точный идентификатор для заказа запасных частей или аналогов
