Пост кнопочный ПКЕ 222-1 кн.кр. IP54 - ET519073 Электротехник

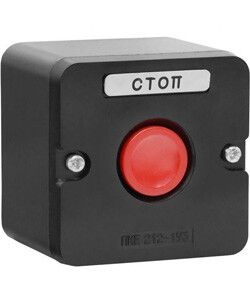

Пост кнопочный ПКЕ 222-1 У2 от Электротехник - компактное устройство для ручного управления электрическими цепями в условиях повышенной запыленности и влажности. Артикул et519073 предназначен для аварийного отключения и подходит для установки на поверхность оборудования.

Назначение и область применения

Пост кнопочный ПКЕ 222-1 У2 используется для включения и выключения цепей управления в системах автоматизации. Он применяется там, где требуется быстрый доступ к управлению - например, на станках, конвейерах, насосных станциях и других промышленных объектах. Кнопка выполнена в виде красного цилиндрического толкателя, что делает её легко узнаваемой для экстренного отключения. Подходит для работы в помещениях с умеренным климатом, согласно исполнению У2.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока (AC), до 440 В постоянного тока (DC)
• Номинальный ток: 10 А
• Количество управляющих элементов: одна кнопка с одним переключающим контактом
• Тип контакта: один нормально замкнутый контакт (НО)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от –40 C до +40 C
• Материал корпуса: термостойкий пластик, черного цвета
• Цвет толкателя: красный, цилиндрическая форма
• Способ монтажа: накладной, через монтажную плату
• Нормативный документ: ТУ 3428-013-59826184-2016

Совместимость и монтаж

Пост кнопочный ПКЕ 222-1 У2 монтируется на металлическую или прочную пластиковую панель с помощью фланца. Для установки необходимо просверлить отверстие соответствующего диаметра - он рассчитан на стандартный посадочный размер, совместимый с большинством типовых щитов. Монтаж осуществляется снаружи, без необходимости внутренней сборки. Обязательно проверьте соответствие толщины панели требованиям производителя - слишком толстые или мягкие материалы могут повредить крепление. После установки провода подключаются к клеммам внутри корпуса; рекомендуется использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-013-59826184-2016. Конструкция обеспечивает защиту от случайного включения - кнопка требует целенаправленного нажатия для активации. Наличие IP54 позволяет применять его в средах с возможным воздействием пыли и влаги, однако не гарантирует работу при прямом потоке воды или длительном погружении. Автономное отключение реализовано механически - при нажатии происходит размыкание цепи, и кнопка остаётся в активированном положении до ручного восстановления.

Преимущества

• Высокая надёжность благодаря одному переключающему контакту - минимум точек отказа
• Защита IP54 снижает риск выхода из строя в сложных условиях производства
• Ярко окрашенный красный толкатель обеспечивает быструю визуальную идентификацию в зонах аварийного отключения
• Широкий диапазон рабочих температур (-40…+40 C) допускает использование в неотапливаемых помещениях и на открытых площадках
• Простая конструкция - минимальное обслуживание, долгий срок службы

Ограничения применения

• Не предназначен для работы в условиях постоянного прямого воздействия воды, паровой атмосферы или химически агрессивных веществ
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не имеет светового индикатора, поэтому нельзя визуально определить состояние (вкл/выкл) без внешнего контроля
• Не поддерживает многопозиционное управление - только одно действие: “включить” / “выключить”
• Габариты и способ крепления исключают возможность встраивания в шкафы с ограниченным пространством

Примеры использования

• Авторегулируемые станки с ЧПУ - кнопка для немедленной остановки при возникновении опасности
• Линии конвейеров - аварийный стоп на участках с высокой проходимостью
• Насосные станции - управление включением/выключением насоса вручную
• Щитовые комнаты - местный пункт управления для тестирования или ремонта
• Объекты с низкой степенью автоматизации - когда необходима ручная интервенция

Практические советы

• Выбирая место установки, убедитесь, что кнопка находится в пределах досягаемости оператора, но не подвергается случайным ударам или давлению
• Проверяйте плотность посадки после монтажа - даже маленькое люft может позволить проникнуть пыли, нарушая IP54
• При использовании в холодных условиях зимой - перед первым включением проверьте эластичность материала толкателя, особенно ниже –30 C
• Не используйте силовое оборудование для нажатия - кнопка не рассчитана на механическое усилие выше человеческого
• При замене старого аналога сверьте размеры посадочного места - хотя форм-фактор стандартизирован, различия в глубине корпуса могут потребовать доработки панели
