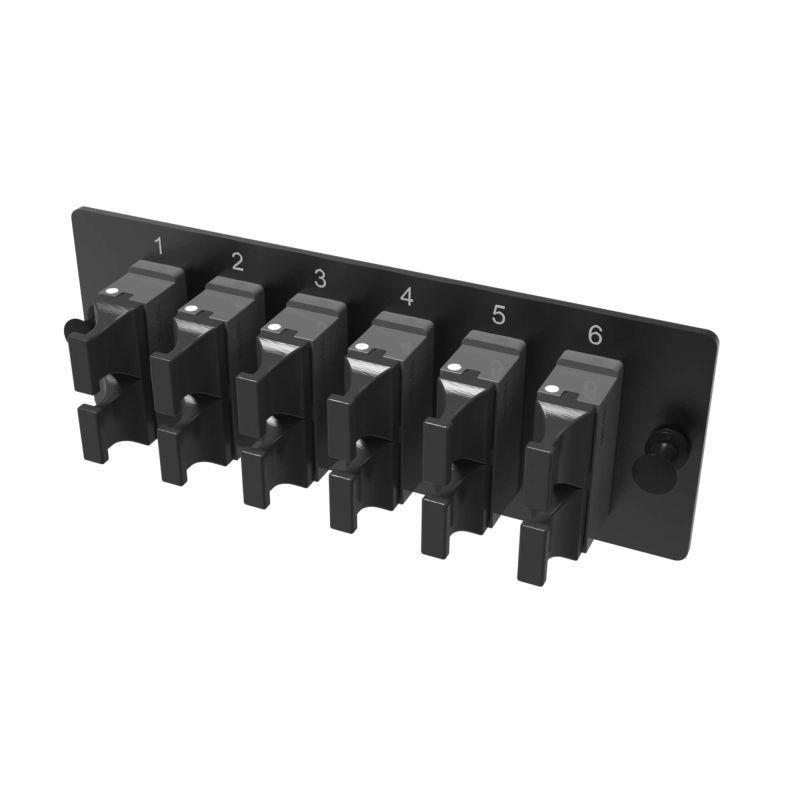

Планка адаптерная с установленными 12xMTP адаптерами (aligned key)(цвет адаптера - сер.) OM4 1 HU DKC RNAP12M1U4 ДКС

Адаптерная планка DKC с 12xMTP-адаптерами (серые, OM4, 1 HU, артикул rnap12m1u4) предназначена для быстрого и компактного соединения многожильных оптоволоконных кабелей с коннекторами MTP в центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Адаптерная планка DKC используется для организации высокоплотной оптической коммутации между кабелями с коннекторами MTP(12). Подходит для подключения сборок OM4 с полировкой UPC, например, RNFMM124**. Устанавливается в стойках и шкафах стандарта 19” с использованием форм-фактора 1 HU. Не требует термической сварки - соединение осуществляется механически через адаптеры. Часто применяется в центрах обработки данных, на серверных площадках, в распределительных пунктах и системах передачи данных с высокой пропускной способностью.

Технические характеристики

• Количество портов: 12 (по 12 волокон на каждом - всего до 144 волокон на планке)
• Тип адаптеров: MTP-F (female), с выравнивающим ключом (aligned key)
• Тип волокна: OM4 (поддерживает скорости до 100 Гбит/с и выше)
• Высота: 1 HU (44,45 мм)
• Материал корпуса: черный пластик (стойкий к ударам и перепадам температур)
• Цвет адаптеров: серый (соответствует OM4)
• Максимальная плотность: до 576 волокон в одном 1U-блоке (при установке четырёх таких планок)
• Подключение: фронтальное и тыlovое - оба типа MTP-F

Совместимость и монтаж

Адаптерная планка DKC совместима с корпусами серии RNMTP1U4M. Установка происходит с лицевой стороны шкафа: планка вставляется в направляющие и фиксируется защелками. Для правильной работы важно соблюдать ориентацию ключей - все адаптеры имеют aligned key, что исключает случайную перекрестную коммутацию. Нельзя использовать с корпусами, не поддерживающими 1H-формат или не имеющими соответствующих креплений. Адаптеры не рассчитаны на частую замену - они запаяны в корпус и не снимаются.

Безопасность и стандарты

Изделие соответствует требованиям TIA-568-D и IEC 61755-3 для оптических интерфейсов. Материалы корпуса не поддерживают горение (UL94 V-0). Работает в условиях температуры от -10C до +60C. Не предназначен для эксплуатации во взрывоопасных средах или под открытым небом.

Преимущества

• Высокая плотность: одна планка обеспечивает 144 волокна, четыре - до 576, экономя место в стойке
• Готовая к установке: адаптеры уже установлены, не требуется самостоятельная сборка
• Стандартный тип MTP-F: совместима с большинством современных MTP-кабелей OM4
• Удобство обслуживания: доступ к портам с лицевой стороны, легко диагностировать и чистить

Ограничения применения

• Не подходит для одноволоконных коннекторов LC, SC, ST - только MTP(12)
• Работает только с полировкой UPC; APC-коннекторы несовместимы из-за различий в угле полировки
• Запрещено применять в условиях повышенной влажности, прямого попадания воды или пылевых сред без защиты IP
• Фиксация только клипсами - не подходит для вибрационных или мобильных объектов без дополнительного крепления

Примеры использования

• Связь между серверами и коммутаторами в дата-центре (например, spine-leaf архитектура)
• Объединение оптических модулей в распределительных щитах
• Переход с медных сетей на оптические каналы в зонах с высокой помеховой нагрузкой
• Расширение емкости существующего оптического кросса без изменения стойки

Практические советы

• Перед каждым подключением обязательно очищайте коннекторы и адаптеры специальным инструментом - даже маленькая пылинка вызывает потери сигнала
• Проверяйте качество чистки ферул с помощью микроскопа с 200× увеличением - это снижает риск отказов
• При установке нескольких планок в одну 1U-зону следите за равномерным распределением нагрузки на крепления
• Не используйте силу при подключении - MTP-коннекторы чувствительны к боковым усилиям
• Помните: этот продукт - часть системы RAM telecom от DKC; для гарантии используйте оригинальные кабели и аксессуары того же бренда
