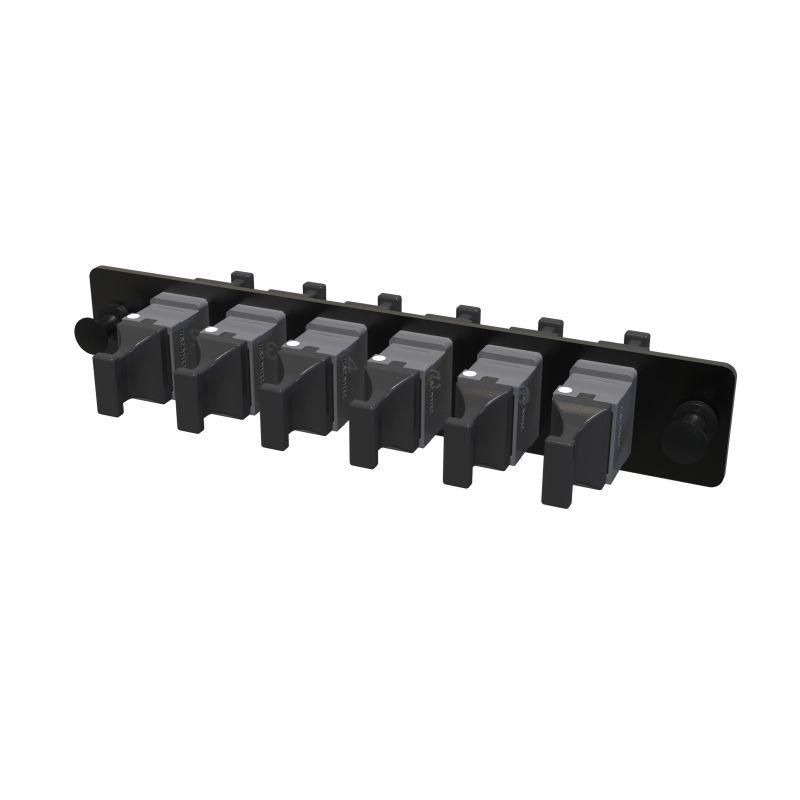

Планка адаптерная с установленными 6xMTP адаптерами (aligned key)(цвет адаптера - сер.) OM4 1/2 HU DKC RNAP6MHU4 ДКС

Адаптерная планка DKC с шестью MTP-адаптерами OM4 (арт. rnap6mhu4) предназначена для быстрого и компактного соединения многожильных оптоволоконных кабелей с коннекторами MTP в центрах обработки данных и телекоммуникационных стойках. Планка обеспечивает высокую плотность подключений без необходимости сварки волокон.

Назначение и область применения

Адаптерная планка DKC rnap6mhu4 используется для организации оптических соединений между кабелями с коннекторами MTP(12)-MTP(12) стандарта OM4. Подходит для установки в серверные стойки и распределительные шкафы, где важна компактность и скорость монтажа. Применяется в центрах обработки данных, сетях передачи данных, системах связи с высокой пропускной способностью.

Технические характеристики

• Количество портов: 6 (по 6 MTP-коннекторов спереди и сзади)
• Тип адаптеров: MTP-F (оба конца - фиксированная сторона)
• Тип волокна: OM4 (поддерживает скорости до 100 Гбит/с и более)
• Высота: 1/2 HU (позволяет установить до 8 планок в одной 1U секции)
• Цвет корпуса: черный
• Ключевание: aligned key (соответствует стандартному положению ключей для совмещения)
• Максимальная плотность: до 576 волокон на 1U при использовании всех 8 планок

Совместимость и монтаж

Планка DKC rnap6mhu4 совместима с корпусами серии RNMTP1U4M. Устанавливается с лицевой стороны стойки и фиксируется защелками - без инструментов. Коннекторы MTP с обоих сторон имеют одинаковый тип подключения (MTP-F), что позволяет использовать её как переходник между двумя кабельными сборками. Для правильного подключения важно соблюдать ориентацию ключей: они должны совпадать (aligned key), чтобы избежать перекоса и повреждения ферул.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61755-3 и TIA-568-C.3 для оптических интерфейсов. Использование OM4-волокна гарантирует соответствие стандартам для высокоскоростных сетей. Все материалы соответствуют нормам RoHS.

Преимущества

• Высокая плотность: 6 портов на половине высоты слота позволяют экономить место в стойке
• Готовые к подключению адаптеры: не требуется самостоятельная установка или сварка волокон
• Стандартный ключ aligned key: исключает ошибки при подключении
• Удобство обслуживания: доступ к каждому порту с лицевой стороны
• Поддержка OM4: обеспечивает работу на скоростях до 100 Гбит/с и выше

Ограничения применения

• Не подходит для одноволоконных коннекторов LC или SC - только для MTP/MPO-12
• Работает только с кабелями типа OM4; использование OM1/OM2/OM3 снижает пропускную способность
• Требует обязательной чистки коннекторов перед подключением - грязь вызывает потери сигнала
• Не предназначен для внешней установки - не имеет защиты от пыли и влаги (IP-защита не предусмотрена)

Примеры использования

• Подключение кабелей MTP-MTP от верхнего уровня коммутации (например, spine-leaf) к серверным трансиверам
• Распределение сигналов внутри стойки RNMTP1U4M между несколькими оборудованием
• Объединение групп кабелей в центральных точках распределения (CDP) в дата-центре
• Замена старых patch panels на более компактные решения с сохранением OM4-производительности

Практические советы

• Перед первым подключением всегда используйте инструмент для чистки MTP-коннекторов - даже маленькая пылинка может вызвать потерю сигнала
• Проверяйте качество ферул через микроскоп с 200× увеличением - это предотвращает отказы после запуска системы
• При установке нескольких планок в одну 1U следите за тем, чтобы все ключи были выровнены - перепутанные направления затруднят подключение
• Не применяйте силу при вставке - MTP-коннекторы чувствительны к боковым нагрузкам
• Помните: эта планка - не оконечный элемент, а переходник. Она должна соединять два MTP-кабеля, а не подключаться напрямую к оборудованию
