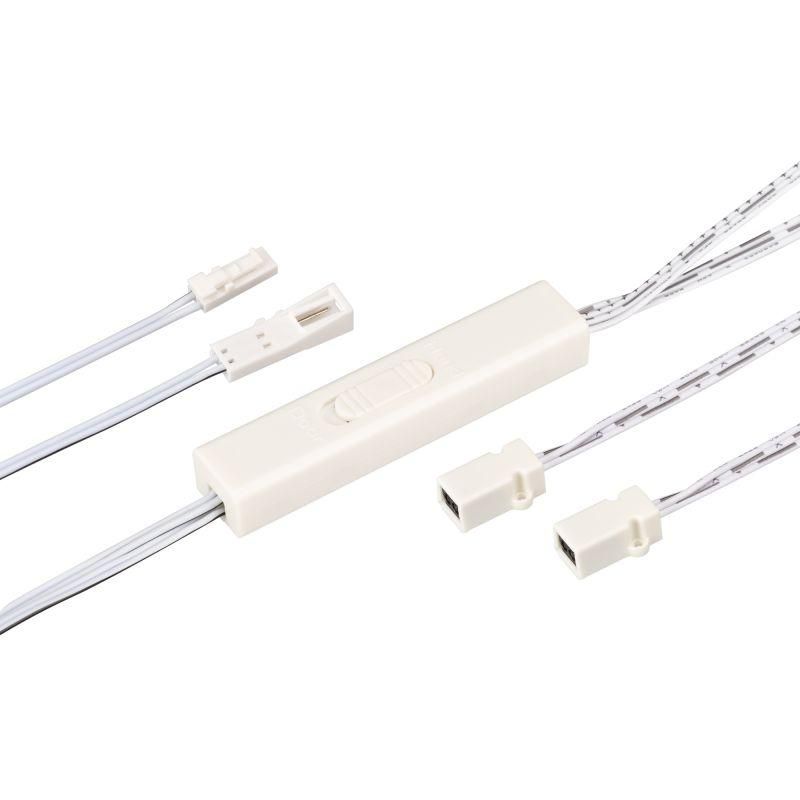

ИК-датчик SR-PRIME-IRD/H-S17х9-WH (12-24V, 48-96W, DOOR/HAND) IP20 пластик от Arlight - это бесконтактный выключатель для светодиодных лент, реагирующий на движение руки или открытие двери. Устройство работает от постоянного тока 12–24 В, поддерживает нагрузку до 96 Вт и управляется через два режима: «Hand» и «Door». Артикул 046147 включает в себя один блок управления и два датчика.

Назначение и область применения

ИК-датчик SR-PRIME-IRD/H-S17х9-WH предназначен для автоматического включения и выключения светодиодных лент в местах, где требуется гигиеничный или удобный способ управления светом без физического контакта. Подходит для установки в кухнях, медицинских учреждениях, туалетах, шкафах, гардеробных и на входных группах. Работает с лентами 12–24 В, не требует кнопок или выключателей - достаточно движения руки или открытия двери.

Технические характеристики

• Рабочее напряжение: DC 12–24 В
• Максимальная мощность нагрузки: 48–96 Вт (макс. ток 4 А на канал)
• Количество каналов: 1
• Тип сенсора: инфракрасный (ИК), активный
• Дальность срабатывания: до 10 см
• Режимы работы: Hand (реакция на движение руки), Door (реакция на открытие двери) - переключается на корпусе
• Степень защиты: IP20 - защищён от прикосновений пальцами, не защищён от воды и пыли
• Габариты блока управления: 75 × 15 × 11 мм
• Габариты датчика: 17 × 9 × 7 мм
• Длина кабеля датчика: 1 м
• Длина кабеля питания: 25 см
• Материал корпуса: пластик

Совместимость и монтаж

ИК-датчик SR-PRIME-IRD/H-S17х9-WH совместим со всеми светодиодными лентами и блоками питания на 12–24 В постоянного тока, соответствующими по мощности. Монтаж выполняется следующим образом:

• Блок управления устанавливается в доступном месте - внутри шкафа, за панелью или на стене, вне зоны попадания влаги.
• Датчики крепятся на поверхность, которая будет двигаться (например, дверца шкафа) или рядом с зоной ручного воздействия (на столешницу, боковую стенку).
• Подключение: провода питания (25 см) подсоединяются к блоку питания; провода датчика (1 м) - к блоку управления. Положительный и отрицательный выводы должны соблюдаться.
• Перед первым запуском выберите нужный режим: «Hand» - для реакции на руку, «Door» - для реакции на открытие двери. Переключатель находится на корпусе блока.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для установки во влажных помещениях, на улице или там, где возможны брызги воды. Не используйте в средах с высокой запылённостью. Соответствует требованиям безопасности для бытовых и коммерческих устройств низкого напряжения. Напряжение ниже 24 В исключает риск поражения электрическим током.

Преимущества

• Два режима работы - универсальное решение для дверей и рабочих поверхностей.
• Небольшие размеры датчика позволяют скрытую установку в узких щелях и тонких конструкциях.
• Не требует механических элементов - долгий срок службы без износа.
• В комплекте два датчика - можно контролировать две точки одновременно (например, дверцу и ящик).
• Энергоэффективно: потребляет минимум энергии в ждущем режиме.

Ограничения применения

• Не работает при наличии препятствий между датчиком и объектом - например, плотный стеклянный или металлический экран блокирует ИК-луч.
• Чувствителен к сильным источникам тепла (радиаторы, нагревательные приборы) - возможны ложные срабатывания.
• Не подходит для помещений с высокой влажностью, температурой выше +40 C или прямым попаданием воды.
• Максимальная мощность 96 Вт - не используется с мощными LED-системами более 4 метров ленты 24 В (при плотности 10 Вт/м).
• IP20 - нельзя использовать в открытом виде без дополнительной защиты.

Примеры использования

• Кухонный шкаф: при открытии дверцы включается подсветка внутреннего пространства - режим «Door».
• Зеркало в ванной: при поднесении руки включается подсветка вокруг зеркала - режим «Hand».
• Шкаф-купе: датчик установлен на двери, лента встроена в нижнюю часть - свет включается при открытии.
• Аптека или лаборатория: управление освещением без прикосновения - снижает риск загрязнения.

Практические советы

• При установке в шкафу убедитесь, что датчик направлен точно на зону движения - угол срабатывания ограничен, лучше тестировать работу перед окончательным креплением.
• Если лента слишком длинная - проверьте суммарную мощность. Для 96 Вт максимум - это около 4,8 м ленты 24 В / 20 Вт/м.
• Используйте качественный блок питания с запасом по мощности (не менее 10–15%).
• При использовании в режиме «Hand» избегайте установки над плитой, радиатором или другими источниками тепла.
• Кабели датчика (1 м) и питания (25 см) - не удлиняйте самостоятельно, это может вызвать помехи или потерю сигнала.
• При замене датчика - сохраняйте ориентацию: чувствительная сторона всегда направлена в сторону действия (рука/дверь).
