Пластик 2 года) - 046466 ИК-датчик SR-PRIME-RECESSED-IRD/H-R11-SL (12-24V 48-96W DOOR/HAND) (Arlight IP20

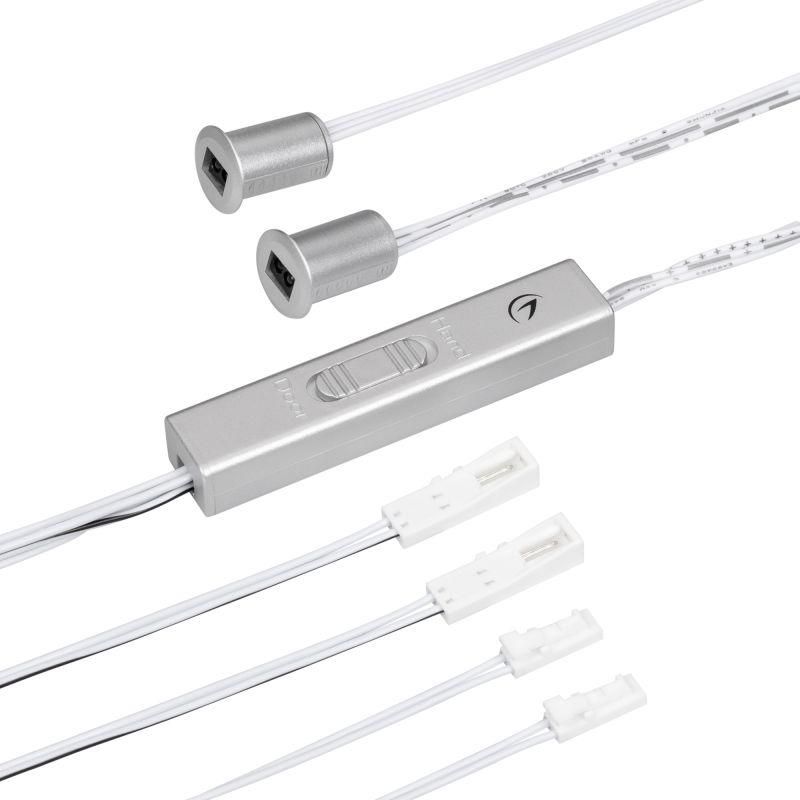

ИК-датчик SR-PRIME-RECESSED-IRD/H-R11-SL от Arlight - компактный инфракрасный сенсор для автоматического включения подсветки при открывании двери или движении руки. Подходит для встраивания в мебель, работает с LED-лентами на 12–24 В и мощностью до 96 Вт.

Назначение и область применения

ИК-датчик SR-PRIME-RECESSED-IRD/H-R11-SL используется для бесконтактного управления освещением в мебели: шкафах-купе, двустворчатых шкафах, полках, тумбах. Срабатывает при приближении руки или открытии двери - идеально для удобного доступа к содержимому без необходимости переключать выключатель. Применяется исключительно с источниками света постоянного тока: светодиодными лентами, модулями, точечными светильниками на 12 В или 24 В.

Технические характеристики

• Тип: инфракрасный датчик движения
• Напряжение питания: 12–24 В постоянного тока (DC)
• Максимальная коммутируемая мощность: 96 Вт
• Рабочий диапазон срабатывания: 0,5–10 см
• Защита корпуса: IP20 - противостояние крупным частицам, не защищён от воды
• Форм-фактор датчика: два круглых элемента 11×18 мм
• Длина провода от датчика: 1 метр
• Длина провода от блока управления: 25 см
• Цвет корпуса: серебристый

Совместимость и монтаж

Датчик SR-PRIME-RECESSED-IRD/H-R11-SL требует внешнего блока управления, который не встроен в сам сенсор. Установка выполняется в подготовленные отверстия глубиной не менее 18 мм. Оба датчика монтируются на внутренней поверхности двери или боковой стенки шкафа - один для контроля движения руки, второй - для фиксации открытия двери. Кабель от датчика подключается к блоку управления, а тот - к источнику питания и нагрузке. Коннекторы стандартизированы - соединение без пайки. Для работы требуется стабилизированный источник питания 12–24 В DC. Нагрузка должна быть исключительно резистивной или светодиодной; индуктивные и емкостные нагрузки не допускаются.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовой электроники. Защита IP20 предполагает использование только внутри закрытых помещений, в сухих условиях. Не предназначено для установки во влажных зонах (ванна, кухонная мойка), на улице или в местах с высокой запылённостью. Максимальная температура окружающей среды - +40 C. Не подлежит ремонту - при выходе из строя замена целиком.

Преимущества

• Миниатюрные датчики позволяют скрытую установку в тонкие конструкции мебели
• Серебристый цвет корпуса гармонирует с современной мебелью и металлическими деталями
• Переключатель режимов на блоке управления - возможность выбрать реакцию на дверь или руку
• Готовые коннекторы ускоряют монтаж и снижают риск ошибок подключения
• Поддерживает мощную нагрузку до 96 Вт - совместим с длинными LED-лентами

Ограничения применения

• Не работает с переменным током (AC) - только постоянный ток (DC)
• Не подходит для установки в помещениях с повышенной влажностью или пылью
• Чувствителен к прямому попаданию яркого света - не монтировать рядом с окном или лампой
• Не реагирует на медленные движения - требуется резкий жест или открытие двери
• Запрещено использовать с нагрузкой выше 96 Вт - возможен выход из строя блока управления

Примеры использования

• Подсветка внутренних полок в шкафу-купе - свет включается при открытии двери
• Освещение ниш в кухонном острове - активация при поднесении руки
• Свет в туалетных шкафчиках - срабатывание при открытии дверцы
• Аксессуары для демонстрационных витрин - мягкое освещение при приближении клиента

Практические советы

• При установке в двустворчатый шкаф - используйте два датчика: один на каждой двери
• Проверьте посадочный диаметр отверстия перед сверлением - датчик имеет диаметр 11 мм, рекомендовано отверстие 12–13 мм
• Не протягивайте провода вблизи силовых кабелей - возможны помехи
• При использовании с RGB-лентами убедитесь, что контроллер поддерживает входной сигнал от этого датчика
• Если датчик срабатывает слишком часто - проверьте наличие отражений от зеркал или глянцевых поверхностей
