Пластик 2 года) | 046148 Arlight ИК-датчик SR-PRIME-IRD/H-S17х9-BK (12-24V 48-96W DOOR/HAND) (ARL IP20

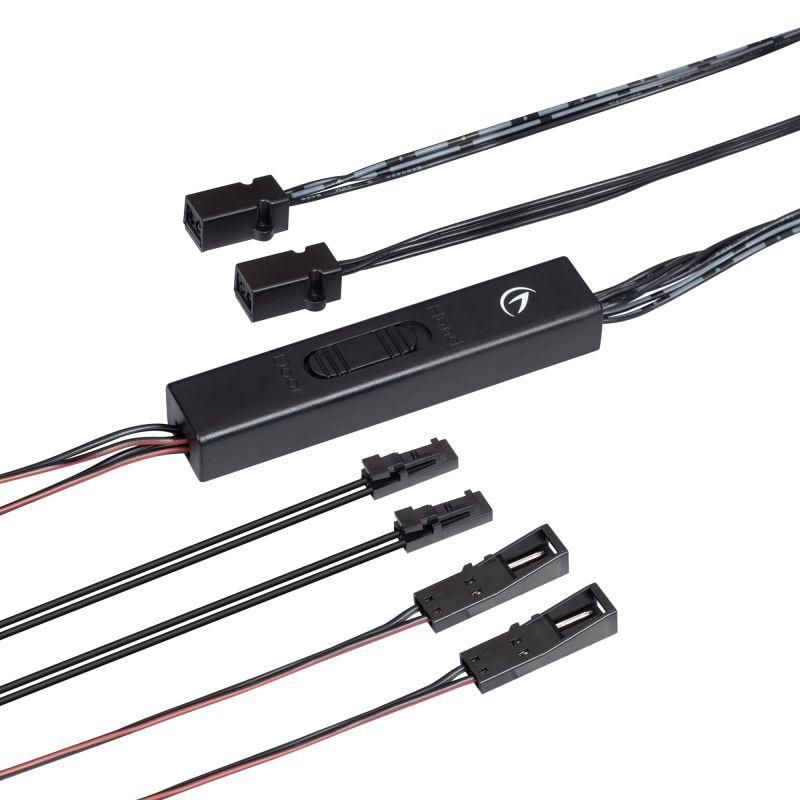

ИК-датчик SR-PRIME-IRD/H-S17х9-BK (12-24V, 48-96W, DOOR/HAND) IP20 пластик от бренда Arlight - это бесконтактный выключатель для светодиодных лент 12–24 В, реагирующий на движение руки или открытие двери. Устройство входит в серию ИК-датчики Arlight и подходит для автоматического включения освещения в шкафах, ящиках, дверцах оборудования.

Назначение и область применения

ИК-датчик SR-PRIME-IRD/H-S17х9-BK (12-24V, 48-96W, DOOR/HAND) IP20 пластик предназначен для автоматического включения и выключения светодиодных лент при наличии движения рядом с датчиком. Он работает в двух режимах: «hand» - реакция на приближение руки, и «door» - реакция на открытие двери или крышки. Подходит для установки в мебели, шкафах, нишах, светильниках с LED-подсветкой, где требуется удобное управление без физического контакта.

Технические характеристики

• Рабочее напряжение: постоянный ток 12–24 В
• Максимальная мощность нагрузки: 48–96 Вт (на один канал)
• Максимальный ток: 4 А на канал
• Чувствительность: расстояние срабатывания до 10 см
• Режимы работы: «hand» / «door» - переключаются механически на корпусе блока
• Габариты блока управления: 75 × 15 × 11 мм
• Габариты датчика: 17 × 9 × 7 мм
• Длина кабеля датчика: 1 метр
• Длина кабеля питания: 25 см
• Степень защиты: IP20 - защита от крупных частиц, но не от воды и пыли
• Количество каналов: 1
• Комплектация: два датчика + блок управления

Совместимость и монтаж

ИК-датчик SR-PRIME-IRD/H-S17х9-BK (12-24V, 48-96W, DOOR/HAND) IP20 пластик совместим со всеми светодиодными лентами на 12–24 В, потребляющими до 96 Вт. Блок управления подключается последовательно между источником питания и лентой. Датчик устанавливается так, чтобы его чувствительная зона была направлена на зону активного движения - либо на руку при открытии дверцы, либо на место, куда человек обычно протянет руку. Кабель датчика (1 м) позволяет гибко расположить его внутри шкафа или за дверью. Для надёжной работы избегайте установки возле источников тепла, прямых солнечных лучей или других ИК-излучателей.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для использования во влажных помещениях, на улице или там, где возможен контакт с водой. Материал корпуса - пластик, не поддерживающий горение. Напряжение 12–24 В соответствует безопасному классу SELV (низковольтное питание), что снижает риск поражения током. Соответствует требованиям безопасности для бытовой электроники.

Преимущества

• Два режима работы - «hand» и «door» - позволяют адаптировать устройство под разные задачи без замены оборудования
• Компактные размеры датчика и блока управления - легко встраиваются даже в тесные пространства
• В комплекте два датчика - можно использовать для двойной защиты (например, две дверцы одного шкафа)
• Нет механических кнопок - исключён износ и загрязнение контактов
• Автоматическое отключение через несколько секунд после прекращения движения - экономия энергии

Ограничения применения

• Не работает при наличии препятствий между объектом и датчиком - например, плотный стеклянный или металлический экран блокируют ИК-сигнал
• IP20 не обеспечивает защиту от влаги - нельзя применять в ванных комнатах, кухнях с высокой влажностью, на улице
• Не рекомендовано использование с лентами мощностью выше 96 Вт - возможен выход из строя контроллера
• Работает только с постоянным током - несовместим с переменным напряжением 220 В
• Чувствителен к внешним ИК-источникам: солнечный свет, радиаторы, нагревательные приборы могут вызывать ложные срабатывания

Примеры использования

• Подсветка внутреннего пространства кухонных шкафов - лента включается при открытии дверцы
• Освещение ящиков в мебели - включение при выдвижении ящика или при приближении руки
• Световая подсветка в медицинских или лабораторных шкафах - минимизация контакта с поверхностями
• Аксессуары для демонстрационных витрин - включение света при подходе клиента

Практические советы

• Перед монтажом выберите нужный режим - «hand» или «door» - с помощью переключателя на блоке управления
• При установке в дверцу ориентируйте датчик так, чтобы он «видел» край двери при её открытии - оптимальное расстояние 5–10 см
• Избегайте установки датчика напротив окна или источника тепла - это снижает точность срабатывания
• Проверьте совпадение полярности при подключении: красный провод - плюс, чёрный - минус
• Если лента мерцает или не включается - проверьте суммарную мощность всех подключённых лент; она не должна превышать 96 Вт
• Для долгой службы используйте качественный импульсный блок питания с запасом по мощности (не менее 10%)
