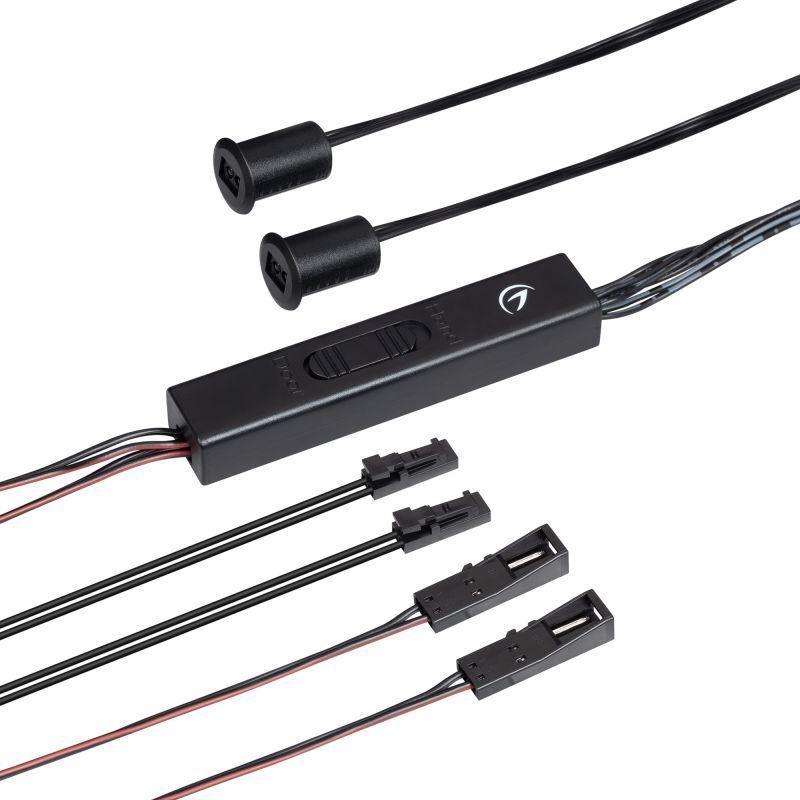

ИК-датчик SR-PRIME-RECESSED-IRD/H-R11-BK от Arlight - компактный инфракрасный сенсор для автоматического включения подсветки при открывании двери или движении руки. Подходит для встраивания в мебель, работает с LED-лентами на 12–24 В и мощностью до 96 Вт.

Назначение и область применения

ИК-датчик SR-PRIME-RECESSED-IRD/H-R11-BK используется для бесконтактного управления освещением в мебели: шкафах-купе, двустворчатых шкафах, полках, тумбах. Срабатывает при приближении руки или открытии двери - идеально для удобного доступа к содержимому без необходимости переключать выключатель. Применяется исключительно с источниками света постоянного тока: светодиодными лентами, модулями, точечными светильниками на 12 В или 24 В.

Технические характеристики

• Тип: инфракрасный датчик движения
• Напряжение питания: 12–24 В постоянного тока (DC)
• Максимальная коммутируемая мощность: 96 Вт
• Рабочий диапазон срабатывания: 0,5–10 см
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Форма датчика: два круглых элемента 11×18 мм
• Цвет корпуса: чёрный
• Длина провода датчика: 1 метр
• Длина провода от датчика к блоку управления: 25 см

Совместимость и монтаж

Датчик SR-PRIME-RECESSED-IRD/H-R11-BK подключается через отдельный блок управления, который содержит переключатель режимов. Монтаж датчика выполняется в подготовленное отверстие глубиной не менее 18 мм - он встраивается в материал мебели (дерево, ЛДСП, пластик). Провода длиной 1 м позволяют расположить датчик в труднодоступных зонах. К блоку управления подводится питание 12–24 В от источника; максимальная нагрузка - 96 Вт. Убедитесь, что используемый источник света соответствует требованиям по напряжению и мощности. Не подключайте устройства переменного тока (AC).

Безопасность и стандарты

Устройство имеет степень защиты IP20 - не предназначено для установки во влажных помещениях, на кухне без защиты от брызг, в ванных комнатах или на улице. Электрическая изоляция обеспечена конструкцией корпуса, но требует соблюдения правил монтажа: не допускается перегрузка по мощности, использование повреждённых проводов или некачественных соединений.

Преимущества

• Компактные размеры датчика - легко скрыть внутри тонких конструкций
• Чёрный цвет корпуса - гармонирует с большинством современных фасадов мебели
• Автоматическое управление - снижает необходимость механического контакта с выключателями
• Гибкий выбор режима работы - переключатель на блоке управления позволяет выбрать реакцию на дверь или руку
• Простой монтаж - все провода уже с коннекторами, не требуется пайка

Ограничения применения

• Не работает при наличии препятствий между объектом и датчиком - например, плотная ткань, стекло толще 5 мм, матовые покрытия
• Не рекомендован для установки рядом с источниками тепла (обогреватели, плиты), так как возможны ложные срабатывания
• Не поддерживает работу с сетью 220 В - только постоянный ток 12–24 В
• IP20 - запрещено использовать в условиях повышенной влажности, пыли или прямого попадания жидкости
• Максимальная мощность 96 Вт - нельзя подключать несколько лент суммарной мощностью выше этого значения

Примеры использования

• Подсветка внутреннего пространства шкафа-купе - свет включается при открытии двери
• Освещение ниш в кухонном гарнитуре - активация при поднесении руки к полке
• Подсветка туалетного столика - срабатывание при прикосновении к зеркалу
• Свет в выдвижных ящиках - датчик установлен на передней стенке ящика

Практические советы

• Перед монтажом проверьте совпадение напряжения источника питания и нагрузки - особенно важно при использовании нескольких LED-лент
• При установке в деревянную мебель просверливайте отверстие точно по размеру датчика (11×18 мм), чтобы избежать люфтов
• Не закрывайте поверхность датчика декоративными накладками - они могут блокировать инфракрасный сигнал
• Если датчик срабатывает слишком часто - проверьте наличие поблизости нагревательных приборов или прямого солнечного света
• При замене ленты - учитывайте её потребляемую мощность: если новая лента потребляет 80 Вт, можно подключить две, но не три
• Блок управления лучше располагать в доступном месте - для переключения режимов и диагностики
