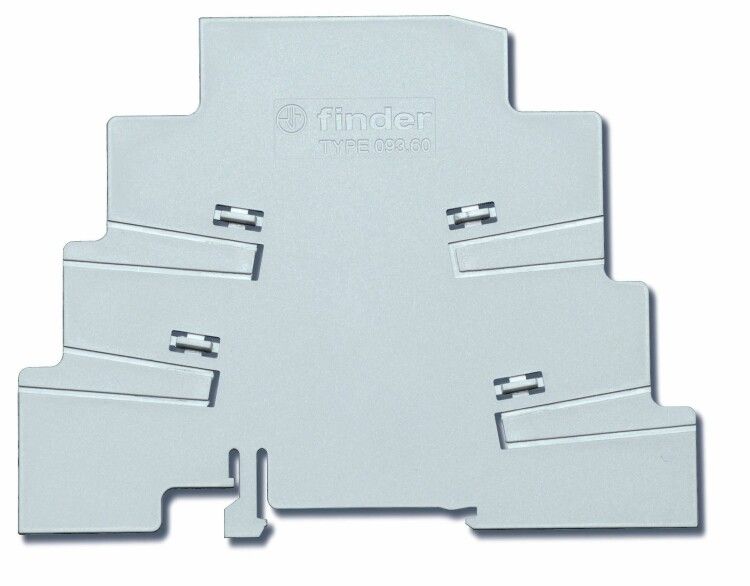

Пластиковый разделитель двойного назначения | 09360 Finder 93.6

Разделитель пластиковый двойного назначения Finder 93.6 (артикул 09360) предназначен для гальванического разделения цепей на печатной плате, обеспечивает безопасную изоляцию между контактами при напряжении до 220 В. Применяется в автоматических системах управления, силовой аппаратуре и устройствах контроля.

Назначение и область применения

Разделитель пластиковый двойного назначения Finder 93.6 используется для физического и электрического разделения двух групп контактов на одной печатной плате. Это необходимо, чтобы предотвратить пробой, помехи или случайное замыкание между цепями различного потенциала - например, между управляющими сигналами и силовыми цепями. Подходит для установки в распределительных щитах, контроллерах, промышленных автоматах и оборудовании с высокой плотностью компонентов.

Технические характеристики

• Напряжение: 220 В - максимальное рабочее напряжение для изолируемых цепей
• Материал корпуса: термостойкий пластик - устойчив к механическим нагрузкам и перепадам температур
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен
• Диапазон рабочих температур: от -40 C до +70 C - работает в условиях холодных складов и нагреваемых шкафах
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, допускает колебания влажности
• Цвет: серый - соответствует стандартному цветовому решению для промышленной аппаратуры
• Способ монтажа: на печатную плату - устанавливается через отверстия и паяется
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям к коммутирующим устройствам

Совместимость и монтаж

Разделитель пластиковый двойного назначения Finder 93.6 совместим со стандартными выводами DIL-штырей и контактами с шагом 5,08 мм. Монтаж выполняется путём вставки в отверстия печатной платы с последующей пайкой. Для надёжности рекомендуется использовать платы с толщиной 1,6 мм и более. Не требует дополнительных креплений - сам фиксируется за счёт посадочных ног. Перед монтажом проверьте соответствие размеров отверстий на плате и габаритов разделителя.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутирующих устройств, включая требования к изоляционным расстояниям, теплостойкости и механической прочности. Сертифицирован для работы в сетях переменного тока до 220 В. Несмотря на класс защиты IP20, не предназначен для установки во влажных средах или открытых помещениях без корпуса.

Преимущества

• Высокая степень изоляции благодаря материалу корпуса и оптимальной форме разделителей
• Устойчивость к широкому диапазону температур - надёжна даже в суровых условиях
• Простая установка на плату без дополнительных элементов крепления
• Серый цвет снижает визуальное воздействие на дизайн платы и легко сочетается с другими компонентами
• Произведена компанией Finder - известным производителем промышленных реле и комплектующих с долгой историей качества

Ограничения применения

• Не применяется в цепях выше 220 В - риск пробоя изоляции
• IP20 не обеспечивает защиту от воды, брызг или пыли - нельзя использовать вне закрытых корпусов
• Не рассчитан на частые механические удары или вибрации - требуется жесткая фиксация платы
• Подходит только для поверхностей с типовым шагом контактов; несовместим с модульными разъёмами типа Euroblock

Примеры использования

• Разделение входных и выходных цепей в программируемых логических контроллерах (ПЛК)
• Гальваническая изоляция сигнальных и силовых дорожек на платах управления двигателями
• Формирование изолированных зон в импульсных источниках питания
• Обеспечение безопасности в системах автоматизации станков и конвейеров

Практические советы

• Перед установкой проверьте, что расстояние между соседними контактами соответствует требованиям стандарта EN 61810 - недостаточный зазор может вызвать пробой
• При пайке используйте температуру не выше 260 C и время выдержки менее 5 секунд - перегрев повредит пластик
• Если плата будет работать в условиях повышенной влажности, дополнительно покрывайте её конформным покрытием
• Замените разделитель, если заметили трещины, деформацию или изменение цвета корпуса - это признаки старения материала
• Артикулы 93.6 и 09360 - это один и тот же продукт; при заказе указывайте любой из них
