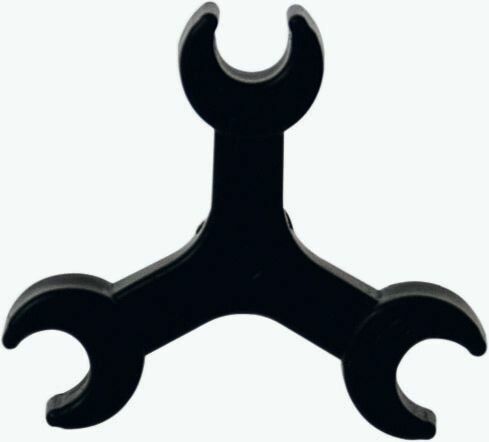

Пластиковый разделитель трехполюсный - 072503 FINDER 72.503

Разделитель электродов трехполюсный пластиковый для реле уровня 72 серии Finder (артикулы 072503 и 72.503) предназначен для безопасной изоляции контактов реле уровня в цепях управления с напряжением до 220 В. Устройство устанавливается на печатную плату и обеспечивает механическую и электрическую развязку между тремя полюсами, что снижает риск пробоя и повышает надежность работы системы.

Назначение и область применения

Разделитель электродов трехполюсный пластиковый для реле уровня 72 серии Finder используется для физического отделения контактных групп внутри реле уровня, чтобы предотвратить случайное замыкание между полюсами. Применяется в системах автоматизации, где требуется контроль уровня жидкости, масла или других сред - например, в насосных станциях, гидравлических системах, пищевом и химическом оборудовании. Подходит для установки в устройствах с высокой плотностью компонентов на печатной плате.

Технические характеристики

• Тип изделия: разделитель электродов, трёхполюсный
• Напряжение: до 220 В (рабочее)
• Материал корпуса: термостойкий пластик
• Цвет: черный
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Способ монтажа: монтаж на печатную плату (SMD/PTH)
• Нормативные документы: EN 60669-1, EN 60669-2-1 - соответствует требованиям безопасности для коммутирующих устройств

Совместимость и монтаж

Разделитель электродов трехполюсный пластиковый для реле уровня 72 серии Finder совместим исключительно с реле уровня серии 72 от Finder. Монтируется непосредственно на печатную плату через выводы, которые вставляются в отверстия. Для правильной установки необходимо соблюдать ориентацию - выводы должны точно совпадать с позициями на плате. Не рекомендуется использовать с другими сериями реле - несоответствие габаритов может привести к некорректному функционированию или повреждению контактов.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность переключателей и соединителей в бытовых и аналогичных условиях. Класс защиты IP20 гарантирует, что внутренние части недоступны для пальца человека, но не обеспечивают защиту от пыли или брызг. Это делает устройство подходящим только для установки в защищенных корпусах или щитах.

Преимущества

• Высокая электроизолирующая способность пластика снижает риск дугового замыкания между полюсами
• Устойчивость к широкому диапазону температур позволяет применять в суровых условиях
• Черный цвет корпуса минимизирует влияние внешнего света на чувствительные элементы
• Фиксированная форма обеспечивает точное положение при сборке, исключая смещение
• Соответствие стандартам EN 60669 упрощает прохождение сертификации оборудования

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не допускает воздействия влаги, пыли или агрессивных паров
• Не предназначен для монтажа на DIN-рейку или в шкафы без дополнительной герметизации
• Не совместим с реле других серий - даже небольшое отличие в шаге контактов сделает установку невозможной
• Не рассчитан на частые механические нагрузки - не следует использовать как элемент, который подлежит периодическому демонтажу

Примеры использования

• Автоматические системы заполнения резервуаров с водой или химическими растворами
• Контроль уровней масла в гидравлических системах станков
• Электронные блоки управления в пищевой промышленности, где важна изоляция сигналов
• Системы аварийного отключения по уровню в котельных и тепловых пунктах

Практические советы

• Перед монтажом проверьте соответствие расположения выводов разделителя и платы - неверная установка может повредить дорожки
• Убедитесь, что реле уровня серии 72 установлено правильно - разделитель работает только в паре с этим типом реле
• При использовании в условиях низких температур (-40 C) избегайте ударных нагрузок во время сборки - пластик становится более хрупким
• Не используйте разделитель в качестве изолятора для силовых цепей выше 220 В - он не предназначен для таких нагрузок
• При необходимости замены - отключите питание и снимите реле полностью; разделитель нельзя менять без демонтажа основного модуля
