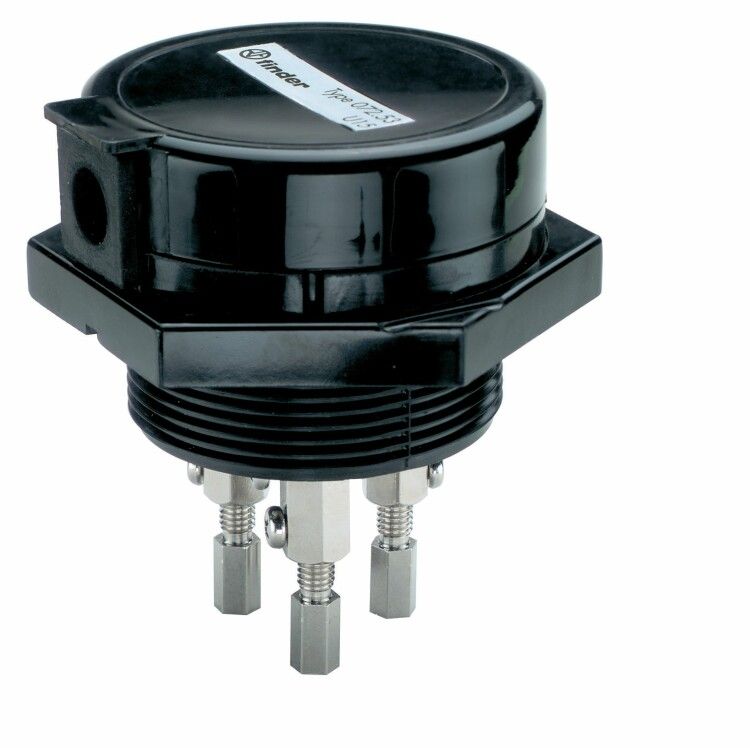

Держатель электрода с тремя контактами для реле уровня 72 серии | 07253 Finder

Держатель электрода с тремя контактами для реле уровня 72 серии Finder - это надёжный элемент для фиксации и подключения реле контроля уровня в системах автоматизации. Артикул 07253 от бренда Finder предназначен для установки на печатную плату и обеспечивает устойчивый электрический контакт в условиях широкого температурного диапазона.

Назначение и область применения

Держатель электрода с тремя контактами для реле уровня 72 серии Finder используется для быстрой замены и надёжной фиксации реле контроля уровня жидкости, таких как модели серии 72. Применяется в системах управления насосами, резервуарами, гидравлическими и технологическими контурами, где требуется частая диагностика или замена реле без перепайки проводов.

Технические характеристики

• Напряжение: 220 В - рассчитан на работу в сетях переменного тока напряжением до 220 В;
• Способ монтажа: монтажная плата - устанавливается методом поверхностного монтажа (SMD) на PCB;
• Материал корпуса: металл и пластик - металлическая основа обеспечивает прочность, пластиковые части изолируют контакты;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; не рекомендован для влажных сред без дополнительной защиты;
• Рабочий температурный диапазон: от -40 до +70 C - выдерживает экстремальные условия, включая холодные помещения и нагреваемые зоны;
• Климатическое исполнение УХЛ4 - соответствует требованиям для работы в умеренных и холодных регионах с повышенной влажностью;
• Цвет: стальной/черный - сочетание цветов снижает бликование, удобно для визуального осмотра;
• Количество контактов: три - обеспечивают подключение питания, сигнала и заземления (или второго выхода);
• Соответствие нормативам: EN 60669-1, EN 60669-2-1 - сертифицирован для коммутирующих устройств в соответствии с европейскими стандартами безопасности.

Совместимость и монтаж

Держатель совместим исключительно с реле уровня серии 72 от Finder. Монтаж осуществляется через выводы, которые впаиваются в печатную плату. Для правильной установки необходимо соблюдать расположение и шаг контактов - он соответствует штатному реле 72 серии. Перед пайкой проверьте соответствие отверстий на плате и форме базового модуля. Нельзя использовать с другими типами реле - даже аналогичными по внешнему виду, так как расстояние между контактами и форма цоколя отличаются.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность при работе с напряжением до 250 В. Конструкция предотвращает случайное касание токоведущих частей благодаря изолирующим материалам и закрытой форме контактов. Однако степень защиты IP20 требует установки внутри электрошкафа или другого защищённого корпуса - открытая эксплуатация недопустима.

Преимущества

• Замена реле происходит без пайки - достаточно вынуть старый модуль и вставить новый, экономя время на обслуживание;
• Высокая механическая прочность металлической рамки - уменьшает риск деформации при многократном использовании;
• Широкий диапазон температур позволяет применять в суровых климатических условиях, включая холодильные камеры и тепловые щиты;
• Фиксированная ориентация контактов минимизирует ошибки при сборке и тестировании.

Ограничения применения

• Не предназначено для установки вне закрытых корпусов - IP20 не защищает от воды, пыли и агрессивных сред;
• Подходит только для реле серии 72 - другие модели, даже от Finder, не будут правильно садиться;
• Не рекомендуется для высокочастотных импульсных нагрузок - оптимизирован для постоянных и низкочастотных сигналов;
• Не допускается использование с напряжением выше 220 В - возможен пробой изоляции.

Примеры использования

• Автоматические системы заполнения резервуаров с водой или химическими растворами;
• Контроль уровней масла в двигателях и гидросистемах;
• Оборудование пищевой промышленности, где необходима периодическая замена чувствительных компонентов;
• Промышленные контроллеры в холодильных установках и климатических камерах.

Практические советы

• Перед установкой проверьте, чтобы все контакты на плате были свободны от оксидов - особенно важно при длительной эксплуатации;
• При замене реле используйте инструмент с неметаллическими наконечниками - чтобы не повредить пластиковую часть держателя;
• Убедитесь, что реле полностью вошло в держатель - слышится характерный щелчок при полной посадке;
• Для долговечности лучше всего использовать этот держатель в местах с минимальным колебанием вибраций - частые сотрясения могут со временем ослабить контакт;
• Артикул 07253 всегда заказывайте вместе с реле серии 72 - они проходят совместную калибровку и гарантированно работают как пара.
