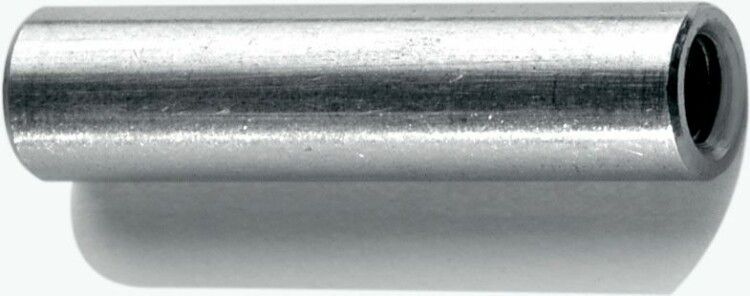

Соединитель электродов, М4, нержавеющая сталь - 072501 FINDER 72.501

Держатель электродов для реле уровня 72 серии Finder, соединитель электродов М4, нержавеющая сталь — компонент для надёжного подключения электродов в системах контроля уровня жидкостей. Этот элемент используется совместно с реле уровня серии 72 от Finder, обеспечивает механическую фиксацию и электрический контакт в агрессивной среде.

Назначение и область применения

Держатель электродов предназначен для установки и фиксации электродов реле уровня в ёмкостях с жидкостями — например, в баках воды, масла, химических растворов. Он служит переходным звеном между электродом и внутренней цепью реле уровня 72 серии Finder. Подходит для промышленных автоматизированных систем, где требуется точный контроль уровня без механических поплавков.

Технические характеристики

• Тип изделия: держатель электродов с резьбой М4
• Материал корпуса: металл и пластик
• Рабочий материал контактов: нержавеющая сталь
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдых предметов более 12 мм; не защищён от воды
• Рабочий диапазон температур: от –40 °C до +70 °C
• Климатическое исполнение: УХЛ4 — предназначено для работы в умеренном и холодном климате с возможностью повышенной влажности
• Напряжение: 220 В — допустимый уровень напряжения для коммутируемых цепей через реле уровня
• Способ монтажа: на монтажную плату — устанавливается внутри корпуса реле уровня, не требует внешнего крепления
• Цвет: стальной/чёрный — сочетание металлического корпуса и чёрного изолирующего материала
• Нормативные документы: EN 60669-1, EN 60669-2-1 — соответствуют европейским требованиям к выключателям и устройствам управления

Совместимость и монтаж

Держатель электродов совместим исключительно с реле уровня серии 72 от Finder. Его резьба М4 позволяет плотно закручивать электроды стандартного типа. Монтаж выполняется внутри корпуса реле — держатель вставляется в специальное гнездо на печатной плате и фиксируется механически. Не требует дополнительных инструментов, кроме отвертки для затяжки электрода. Перед установкой проверьте соответствие шага резьбы электрода — он должен точно соответствовать М4.

Безопасность и стандарты

Изделие соответствует нормам EN 60669-1 и EN 60669-2-1, что гарантирует безопасность при работе с сетевым напряжением 220 В. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изоляционному корпусу. Однако из-за степени защиты IP20 использование вне герметичных корпусов запрещено — риск поражения током и повреждения устройства при воздействии влаги высок.

Преимущества

• Нержавеющая сталь контактов — устойчивость к коррозии в агрессивных средах, продлевает срок службы
• Широкий диапазон температур — работает в условиях холодных складов и нагреваемых технологических линий
• Фиксированная конструкция — минимизирует риск самопроизвольного раскручивания электрода при вибрации
• Простой монтаж — не требует сварки, пайки или сложной сборки

Ограничения применения

• Не применяется в открытых помещениях или местах с постоянным воздействием воды, пара, брызг — степень защиты IP20 недостаточна
• Подходит только для реле уровня серии 72 от Finder — несовместим с другими моделями или брендами
• Запрещена работа при температурах ниже –40 °C и выше +70 °C — возможна деформация материалов
• Электроды должны иметь резьбу М4 — другие типы резьб не подходят

Примеры использования

• Автоматизация системы водоснабжения в промышленных зданиях
• Контроль уровня масла в гидравлических системах станков
• Регулирование уровня химического раствора в реакторах пищевой или фармацевтической промышленности
• Системы аварийного отключения насосов при переполнении или опустошении ёмкости

Практические советы

• Перед установкой проверьте целостность резьбы М4 — даже небольшая деформация снижает герметичность
• Используйте только оригинальные электроды серии 72 от Finder — сторонние аналоги могут иметь отличия в диаметре или шаге резьбы
• При длительной эксплуатации в агрессивных средах регулярно осматривайте контакты на наличие окислов — при необходимости протирайте спиртом
• Не затягивайте электрод слишком сильно — это может повредить резьбу держателя или треснуть изоляцию
• Убедитесь, что корпус реле уровня 72 серии Finder установлен в герметичном кожухе — иначе IP20 не обеспечит защиту
