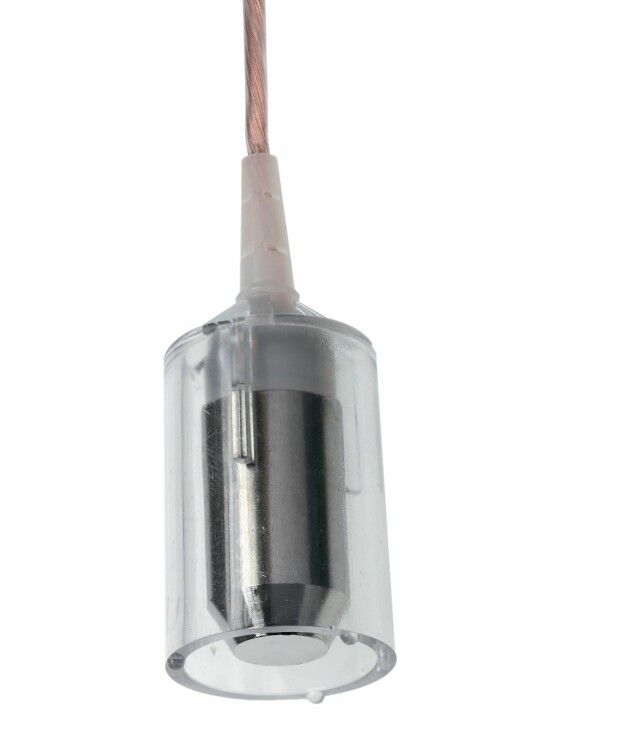

Подвесной электрод для реле уровня 72 серии, в комплекте кабель 6м | 0720106 Finder

Электрод подвесной для реле уровня 72 серии с кабелем 6 метров - это компонент для систем контроля уровня жидкости, предназначенный для работы с реле серии 72 от Finder. Устройство обеспечивает надежный контакт с средой через длинный кабель, что позволяет устанавливать реле на удалении от точки измерения.

Назначение и область применения

Электрод подвесной для реле уровня 72 серии используется в системах автоматического управления уровнем жидких сред - воды, масла, химических растворов. Он подключается к реле уровня серии 72 и передает сигнал о достижении заданного уровня. Подходит для установки в емкостях, баках, резервуарах, где требуется дистанционный монтаж реле. Кабель длиной 6 метров позволяет размещать само реле в удобном месте - например, в щите управления, а электрод опускать внутрь емкости.

Технические характеристики

• Напряжение питания: 220 В - совместим с сетями переменного тока 220–240 В
• Тип изделия: аксессуар - не является самостоятельным устройством, требует подключения к реле уровня серии 72
• Способ монтажа: монтажная плата - сам электрод не крепится на плату; этот параметр относится к реле, с которым он работает
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, безопасен в контакте с большинством жидкостей
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от влаги и пыли; применяется только внутри закрытых помещений
• Диапазон рабочих температур: от -40 до +70 C - выдерживает экстремальные условия, включая холодные склады и жаркие цеха
• Соответствие стандартам: EN 60669-1, EN 60669-2-1 - соответствует европейским требованиям к коммутирующим устройствам
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности
• Цвет: серебристый - визуально отличаем, легко идентифицируется среди других элементов

Совместимость и монтаж

Электрод подвесной для реле уровня 72 серии совместим исключительно с реле уровня серии 72 от Finder. Не подходит для других моделей или брендов. Монтаж выполняется путём фиксации электрода в вертикальном положении внутри резервуара - кабель выводится наружу и подключается к клеммам реле. Для правильной работы необходимо соблюдать полярность подключения, указанную в руководстве реле. Длина кабеля 6 м позволяет гибко выбирать место установки реле, но не должна перегибаться или зажиматься при монтаже.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 60669-1 и EN 60669-2-1, которые регулируют требования к коммутационным аппаратам. Климатическое исполнение УХЛ4 гарантирует работоспособность в помещениях с контролируемой влажностью. Однако из-за степени защиты IP20 использование вне закрытых шкафов запрещено - попадание влаги или пыли может вызвать замыкание или выход из строя.

Преимущества

• Длинный кабель (6 м) снижает необходимость монтажа реле прямо у резервуара - упрощает обслуживание и повышает доступность
• Пластиковый корпус устойчив к воздействию многих химически активных жидкостей
• Работает в широком температурном диапазоне - подходит для промышленных условий, включая холодильные камеры и нагревательные участки
• Совместимость с сериями 72 от Finder обеспечивает гарантированную совместимость и долгую службу

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не допускает установку в сырых, открытых или пыльных местах - обязательно использовать в закрытом шкафу
• Не подходит для высокотемпературных сред выше +70 C - риск деформации корпуса
• Не работает с твердыми частицами или вязкими субстанциями - возможна обмотка электрода, потеря чувствительности
• Требует обязательного подключения к реле уровня серии 72 - не функционирует автономно

Примеры использования

• Автоматический контроль уровня воды в баке на насосной станции
• Контроль масла в редукторе промышленного оборудования
• Система предупреждения о низком уровне химического раствора в технологической линии
• Управление заполнением резервуаров в пищевой промышленности

Практические советы

• Перед установкой проверьте, чтобы электрод был полностью погружён в жидкость в точке измерения - недостаточное погружение приведёт к ложным срабатываниям
• Избегайте расположения электрода рядом с движущимися частями или потоками - это может вызывать механические колебания и помехи
• При использовании в агрессивных средах периодически осматривайте поверхность электрода на наличие отложений - при необходимости очищайте мягкой щёткой
• Убедитесь, что кабель не пережат при проходе через стенку резервуара - используйте герметичные вводы
• При замене всегда используйте оригинальный электрод подвесной для реле уровня 72 серии от Finder - другие аналоги могут не обеспечить нужную точность или срок службы
