Монтажная панель для DPX3 160 - крепления на рейку DIN или монтажную плату 3П 4П | 421071 Legrand

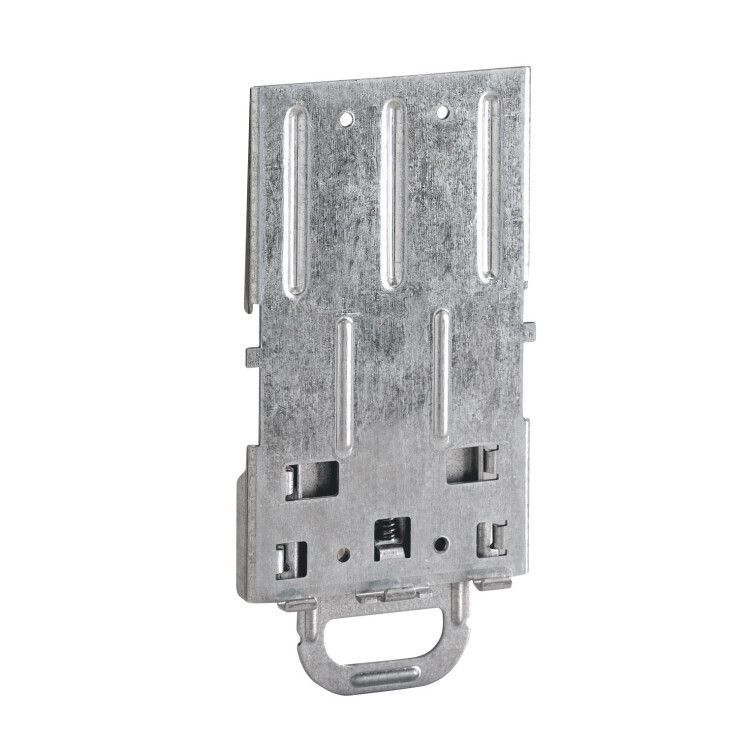

Пластина для монтажа на рейку DIN или монтажную плату DPX3 160 - это металлический крепёжный элемент, предназначенный для фиксации автоматических выключателей серии DPX3 160 на стандартной DIN-рейке 35 мм. Бренд Legrand и артикул 421071 указывают на совместимость с продукцией серии DPX3, обеспечивая надёжное и стандартизированное решение для распределительных щитов.

Назначение и область применения

Пластина для монтажа на рейку DIN или монтажную плату DPX3 160 используется исключительно для установки автоматических выключателей серии DPX3 160 на DIN-рейке. Она служит промежуточным крепёжным элементом между устройством и рейкой, обеспечивая устойчивую и безопасную фиксацию. Подходит для сборки силовых и распределительных щитов в промышленных, коммерческих и жилых объектах.

Технические характеристики

• Тип крепления: DIN-рейка 35 мм - соответствует стандарту EN 60715;
• Тип изделия: пластина - одноразовый крепёжный элемент без подвижных частей;
• Тип адаптера: прямолинейный - не требует поворотов или угловых решений;
• Материал: оцинкованная сталь - устойчива к коррозии, долговечна в условиях повышенной влажности;
• Диапазон рабочих температур: от -5 C до +70 C - допустимо использование в большинстве внутренних помещений, кроме холодильных камер и печных зон;
• Род тока: переменный (AC) - не предназначен для постоянного тока, хотя сама пластина не проводит ток.

Совместимость и монтаж

Пластина для монтажа на рейку DIN или монтажную плату DPX3 160 совместима только с автоматическими выключателями серии DPX3 160 от Legrand. Установка выполняется путём защёлкивания пластины на DIN-рейку, после чего выключатель DPX3 160 фиксируется на пластине механически. Монтаж не требует инструментов - достаточно плотного нажатия до характерного щелчка. Не используйте с другими сериями выключателей - посадочные места не совпадают.

Преимущества

• Увеличивает срок службы контактов выключателя за счёт равномерного распределения нагрузки;
• Обеспечивает точную и повторяемую установку - все устройства DPX3 160 располагаются на одной плоскости;
• Защита от коррозии благодаря цинковому покрытию снижает риск отказа в условиях высокой влажности;
• Не требует дополнительных крепёжных деталей - экономит время при сборке щита.

Ограничения применения

• Не применяется вне системы DPX3 160 - несовместима с выключателями других производителей и серий;
• Не предназначена для работы при температурах ниже -5 C - возможна хрупкость материала;
• Не используется в помещениях с агрессивными средами (например, химические производства) - цинковое покрытие не обеспечивает достаточную защиту;
• Не является электроизоляционным элементом - не заменяет изоляторы или термостойкие основания.

Примеры использования

• Установка автоматических выключателей DPX3 160 в распределительном щите торгового центра;
• Фиксация модулей защиты на DIN-рейке в промышленном контроллере на заводе;
• Сборка щитовой аппаратуры в офисных зданиях с требованиями к компактности и эстетике.

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет стандартную ширину 35 мм - отклонения даже в 1–2 мм могут помешать защёлкиванию;
• Не перегружайте пластину - она рассчитана только на один выключатель DPX3 160; попытки установить два устройства увеличат риск деформации;
• При обслуживании щита не снимайте пластину вместе с выключателем - отсоединяйте провода, затем снимайте выключатель, потом - пластину;
• Запасные пластины Legrand 421071 рекомендуются к закупке при крупных проектах - они легко теряются при сборке и замене оборудования.
