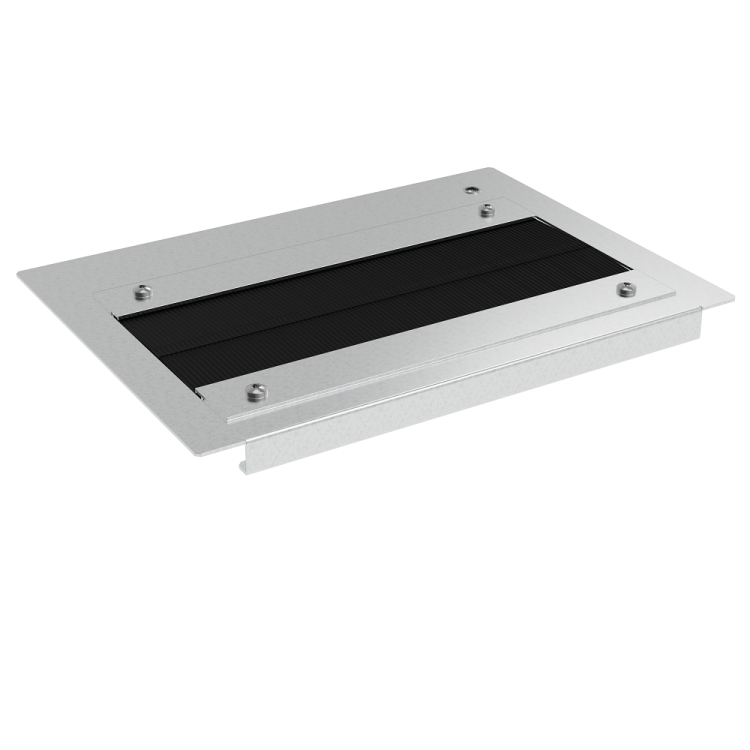

Пластина для глубины 600, с щеткой | 306886 КЭАЗ

Пластина для глубины 600 с щеткой от КЭАЗ (арт. 306886) - это металлическая панель для организации кабельного ввода в шкафы и корпуса глубиной 600 мм. Щетки из полиамида обеспечивают герметичность и механическую фиксацию проводов без необходимости сверления.

Назначение и область применения

Пластина для глубины 600 с щеткой используется для уплотнения и фиксации пучков кабелей при входе в электрощиты, распределительные устройства и корпуса оборудования. Подходит для установки на заднюю стенку шкафа глубиной 600 мм. Применяется в системах автоматизации, на производстве, в энергетике и транспорте - там, где требуется надежный ввод кабелей без потери степени защиты IP.

Технические характеристики

• Тип изделия: пластина для кабельного ввода
• Глубина монтажа: 600 мм
• Материал основания: сталь
• Отделка: оцинкованная - защищает от коррозии в условиях повышенной влажности
• Цвет: серый
• Материал щеток: полиамид - устойчив к истиранию, химически инертен, сохраняет эластичность при температуре от –40C до +85C
• Щетки не требуют замены при изменении количества кабелей - гибко адаптируются под диаметр провода

Совместимость и монтаж

Пластина для глубины 600 с щеткой совместима с шкафами серии OptiBox M от КЭАЗ, а также с другими корпусами, имеющими стандартную толщину стенки и возможность крепления болтами. Устанавливается на задней стенке шкафа с помощью предварительно подготовленных отверстий. Щетки плотно прилегают к кабелям любого диаметра до 12 мм - не нужна точная подгонка. Нет необходимости высверливать отдельные отверстия под каждый провод.

Безопасность и стандарты

Изделие соответствует требованиям к электромагнитной совместимости и механической прочности, применяемым в промышленном оборудовании. Оцинкованная сталь обеспечивает долговечность в средах с возможным воздействием влаги и агрессивных паров. Полиамидные щетки не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Не требует перфорации - экономит время при монтаже и модификации кабельных трасс
• Удерживает кабели в любом положении - снижает риск повреждений из-за перемещения
• Обеспечивает герметизацию ввода - предотвращает попадание пыли, влаги и насекомых внутрь шкафа
• Высокая ремонтопригодность - можно легко добавить или удалить кабель без демонтажа пластины
• Устойчивость к коррозии благодаря цинковому покрытию - продлевает срок службы в сложных условиях

Ограничения применения

• Не предназначена для кабелей с внешним диаметром более 12 мм - крупные жилы могут не удерживаться должным образом
• Не рекомендуется использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами - материал щеток может деформироваться
• Подходит только для шкафов глубиной 600 мм - несовместима с более узкими или широкими корпусами
• Не является элементом защиты от напряжения - не заменяет заземление или УЗО

Примеры использования

• Шкаф управления станком с ЧПУ - ввод кабелей питания, датчиков и сигнализации
• Распределительный щит на конвейере - организация ввода кабелей от двигателей и контроллеров
• Автоматизированная линия упаковки - герметизация ввода в корпус с частыми изменениями компоновки
• Аппараты в пищевой промышленности - уплотнение ввода при регулярной мойке (при условии отсутствия прямого воздействия воды под давлением)

Практические советы

• Перед монтажом проверьте, что все кабели, которые планируете ввести, имеют диаметр ≤12 мм - иначе щетки не обеспечат достаточное уплотнение
• При использовании в сырых помещениях убедитесь, что шкаф имеет правильную степень защиты (например, IP54/IP65) - пластина дополняет, но не создаёт её
• Не затягивайте кабели слишком сильно - это может повредить изоляцию и нарушить работу щеток
• Пластина для глубины 600 с щеткой от КЭАЗ Optima хорошо сочетается с другими элементами серии OptiBox M - используйте одинаковые крепежи и комплектующие для единообразия сборки
• При замене старой пластины - новая модель 306886 полностью заменяет аналоги других производителей с такими же габаритами
