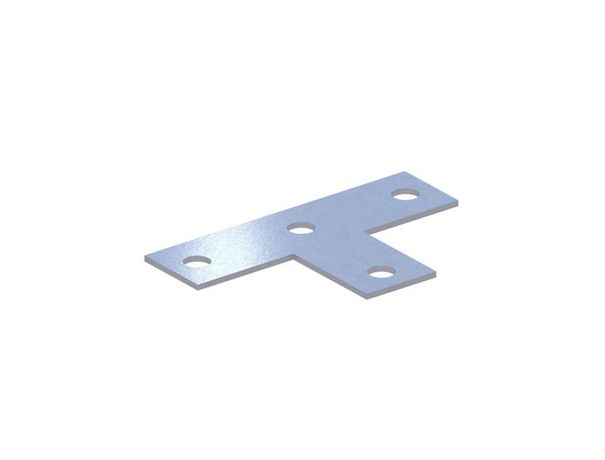

Пластина соединительная К1126ц УТ1.5, 3 мм, сталь СОЭМИ Ст.Оскол Н0111911126

Пластина соединительная К1126ц УТ1.5, СОЭМИ - элемент крепления для сборки жестких конструкций под электрооборудование и инженерные системы. Изготовлена из стали с горячим цинкованием, обеспечивает надежное болтовое соединение U-профилей с использованием метизов М12.

Назначение и область применения

Пластина соединительная К1126ц УТ1.5, СОЭМИ используется для соединения двух или более U-профилей в единую несущую конструкцию. Применяется при монтаже стоек, кронштейнов, направляющих и других элементов, на которые устанавливают шкафы, распределительные устройства, кабельные трассы и трубопроводы. Подходит для внутренних и защищенных внешних объектов - производственные помещения, энергообъекты, трансформаторные подстанции, серверные комнаты.

Технические характеристики

• Тип изделия: пластина соединительная
• Материал: сталь
• Покрытие: горячий цинк - защита от коррозии в условиях повышенной влажности и агрессивной среды
• Толщина материала: 3 мм - обеспечивает достаточную жесткость при нагрузках
• Габариты: длина 95 мм, высота 150 мм
• Исполнение: универсальное - совместима с большинством стандартных U-профилей
• Климатическое исполнение: УТ1,5 - рассчитана на работу при температуре от −50 C до +50 C, в условиях повышенной влажности и запыленности
• Стандарт: ТУ 3449-018-05774835-2007
• Цвет: серый

Совместимость и монтаж

Пластина соединительная К1126ц УТ1.5, СОЭМИ крепится болтовым способом через предварительно просверленные отверстия. Для фиксации используются болты, шпильки или гайки с резьбой М12. Отверстия расположены так, чтобы обеспечить плотный контакт с боковой поверхностью U-профиля. При монтаже важно соблюдать равномерность затяжки - перегрузка может деформировать пластину, недостаточная - вызвать люфт и снижение прочности соединения. Рекомендуется использовать шайбы для распределения нагрузки.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-018-05774835-2007. Горячее цинкование повышает долговечность и исключает необходимость дополнительной антикоррозийной обработки. Сертификаты соответствия доступны у производителя - СОЭМИ Ст.Оскол. Не содержит опасных веществ, соответствует требованиям экологической безопасности.

Преимущества

• Высокая механическая прочность благодаря толщине 3 мм и качественной стали
• Защита от коррозии за счет горячего цинкования - служит дольше, чем окрашенные аналоги
• Универсальная форма позволяет применять её в разных типах конструкций без доработки
• Поддерживается крупными партиями - возможна поставка любых объемов без задержек
• Серый цвет не требует дополнительного окрашивания после установки

Ограничения применения

• Не предназначен для работы в контакте с открытыми источниками пламени или при температурах выше +80 C - риск потери прочностных характеристик стали
• Не рекомендуется использовать в морской зоне или в местах постоянного воздействия хлора/солевых растворов - даже цинкование имеет ограниченную стойкость к таким средам
• Требуется точное соответствие размеров U-профиля - несовпадение по ширине или толщине стенки может привести к плохому контакту и снижению несущей способности
• Не является самонастраивающимся элементом - требуется предварительная подготовка отверстий и использование метизов М12

Примеры использования

• Сборка рам для крепления силовых щитов на стенах или колоннах
• Формирование вертикальных стоек для кабельных лотков в производственных цехах
• Монтаж опорных конструкций для оборудования на открытых площадках (при условии защиты от осадков)
• Создание каркаса для систем вентиляции и трубопроводов в административных зданиях

Практические советы

• Перед монтажом проверьте, что внутренняя ширина U-профиля соответствует габаритам пластины - допуск +-1 мм
• Используйте болты класса прочности 8.8 или выше - они выдерживают расчетные нагрузки без деформаций
• При работе в сыром помещении дополнительно смажьте резьбу противозадирной смазкой - продлит срок службы крепежа
• Пластина соединительная К1126ц УТ1.5, СОЭМИ легко заменяется - при необходимости демонтажа достаточно открутить два болта М12
• Запасайте детали при закупке - одинаковые по характеристикам пластины из другой партии могут иметь небольшие отличия в форме отверстий
