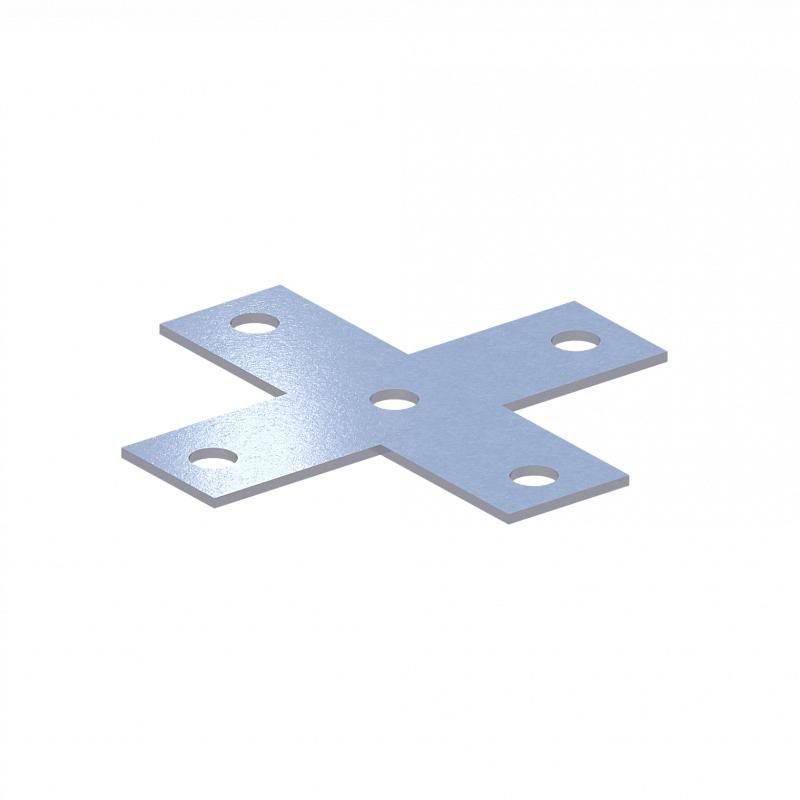

Пластина соединительная К1127 цУТ1.5 СОЭМИ Н0111911127

Пластина соединительная К1127ц УТ1,5, СОЭМИ - это прочный элемент для механического соединения профилей и сборки опорных конструкций под электрооборудование и инженерные системы. Изготовлена из стали с горячим цинкованием, соответствует требованиям ТУ 3449-018-05774835-2007 и рассчитана на использование с болтами М12.

Назначение и область применения

Пластина соединительная К1127ц УТ1,5, СОЭМИ используется для надёжного соединения металлических профилей в конструкциях, где требуется жесткая фиксация. Применяется при монтаже стоек, рам, кронштейнов и других несущих элементов для оборудования, кабельных трасс, шинопроводов и трубопроводов. Подходит для внутренних и умеренно агрессивных внешних условий благодаря защите от коррозии.

Технические характеристики

• Тип изделия: пластина соединительная
• Материал: сталь
• Покрытие: горячий цинк - обеспечивает долговечную защиту от коррозии
• Толщина материала: 3 мм - повышает жёсткость и нагрузочную способность
• Размеры: 150 × 150 мм - универсальная форма для компактной установки
• Тип крепления: болтовое - совместима с метизами M12
• Исполнение: универсальное - подходит для вертикальных и горизонтальных соединений
• Цвет: серый - единый цветовой фон при групповой установке
• Климатическое исполнение: УТ1,5 - допустимо применение в условиях повышенной влажности и температур до +40 C
• Стандарт: ТУ 3449-018-05774835-2007

Совместимость и монтаж

Пластина соединительная К1127ц УТ1,5, СОЭМИ монтируется с помощью болтов М12. Отверстия расположены так, чтобы обеспечить равномерное распределение усилий при соединении двух профилей. Для точной сборки рекомендуется использовать гайки с шайбами и контргайки при наличии вибрационных нагрузок. Пластина не требует предварительной подготовки поверхности - её можно крепить напрямую к готовым профилям с подходящими отверстиями.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-018-05774835-2007, что гарантирует контроль качества производства. Горячее цинкование обеспечивает соответствие требованиям по коррозионной стойкости для средней степени агрессивности окружающей среды. Не содержит свинца и других запрещённых веществ в соответствии с нормами ЕАЭС.

Преимущества

• Высокая механическая прочность благодаря толщине 3 мм и качественной стали
• Защита от коррозии - горячее цинкование служит в 2–3 раза дольше, чем холодное
• Универсальный формат позволяет использовать пластину в разных направлениях сборки
• Стандартизированная геометрия снижает риск ошибок при монтаже
• Поддерживается крупными партиями - возможна поставка любых объёмов без задержек

Ограничения применения

• Не предназначен для работы в агрессивных химических средах (например, кислоты, щёлочи)
• Не следует использовать в условиях постоянного погружения в воду - хотя цинк защищает, длительное воздействие воды снижает срок службы
• Запрещено применять с метизами меньшего диаметра (менее М12) - это вызывает перегрузку и деформацию
• Не рекомендовано для конструкций, подвергающихся ударным и импульсным нагрузкам без дополнительного демпфирования

Примеры использования

• Сборка рам для крепления силового оборудования на стендах и в распределительных пунктах
• Фиксация кабельных каналов и шинопроводов к несущим профилям
• Создание опорных платформ для автоматизации на производстве
• Монтаж кронштейнов для светильников и датчиков в промышленных зонах

Практические советы

• Перед монтажом проверьте, что отверстия в профилях совпадают по шагу и диаметру с отверстиями пластины - допуск +-0,5 мм
• При использовании в помещениях с высокой влажностью дополнительно смазывайте резьбу антикоррозийной paste
• Для многократной сборки/разборки используйте болты с никелированным покрытием - они меньше прикипают к цинку
• Пластина соединительная К1127ц УТ1,5, СОЭМИ легко заменяема - при необходимости её можно вырезать или просверлить под новые отверстия
• Храните в сухом месте - даже с цинком, длительное воздействие влаги может вызвать белые пятна оксидов
