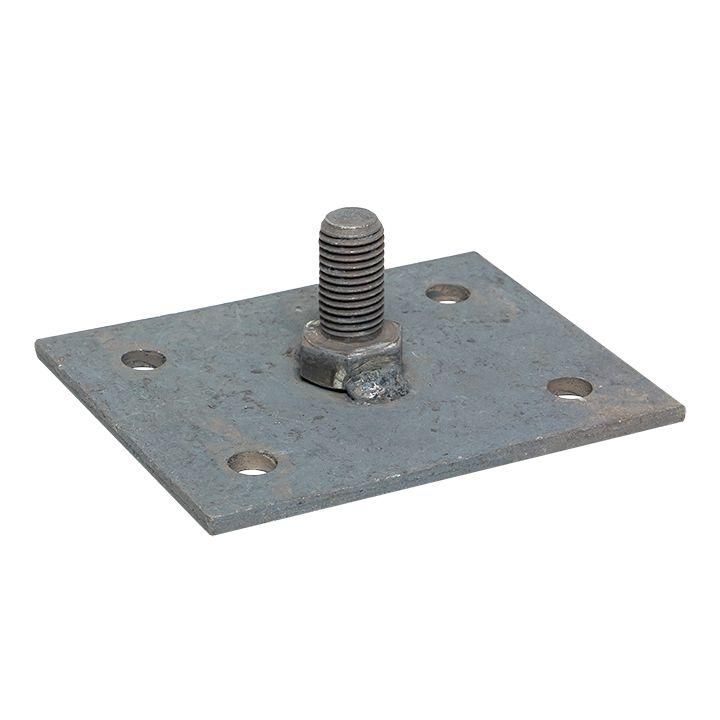

Пластина монтажная 120х120мм М16 EKF PROxima | ilp-05007

Пластина монтажная 120х120мм М16 от EKF - надёжный крепёжный элемент для установки изолированных штанг в системах молниезащиты. Артикул ilp-05007 предназначен для фиксации оборудования на строительных конструкциях и трубопроводах, обеспечивая долговечную и безопасную работу системы.

Назначение и область применения

Пластина монтажная 120х120мм М16 используется для крепления вертикальных штанг системы молниезащиты к поверхностям: кровле, стенам, металлическим конструкциям, трубопроводам и газовым магистралям. Применяется в составе комплексных решений для защиты зданий от ударов молнии - в том числе на промышленных объектах, энергообъектах, жилых домах и инфраструктурных сооружениях.

Технические характеристики

• Размеры: 120 × 120 мм
• Центральное отверстие: M16 (резьба для крепления штанги)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Пластина совместима с изолированными штангами серии Купол от EKF и другими стандартными штангами с резьбой M16. Для монтажа требуется предварительно просверлить отверстия в основании с учётом толщины материала и нагрузки. Крепление выполняется болтами или анкерами подходящего типа и диаметра. Горячее цинкование позволяет использовать пластину без дополнительной антикоррозийной обработки.

Безопасность и стандарты

Изделие соответствует требованиям к компонентам систем молниезащиты, предусмотренным ГОСТ Р 50571.5.54 и международному стандарту IEC 62305. Обеспечивает механическую прочность и электрическую проводимость при передаче импульса молнии через штангу к заземлителю.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит до 20 лет в условиях открытого воздуха
• Увеличенная площадь опоры (120×120 мм) снижает риск деформации при больших нагрузках
• Стандартная резьба M16 упрощает замену и сборку без специальных адаптеров
• Подтверждённая совместимость с продукцией EKF серии Купол - гарантирует целостность всей системы

Ограничения применения

Не предназначена для использования в качестве самостоятельного заземляющего устройства. Не рекомендуется применять на деревянных или хрупких конструкциях без усиления основания. Температурный диапазон эксплуатации ограничен условиями, допустимыми для стали и цинкового покрытия - не ниже -40C и не выше +80C.

Примеры использования

• Фиксация вертикального стержня молниеприёмника на крыше многоэтажного жилого дома
• Крепление штанги к стальной башне телецентра
• Установка на внешней стене производственного корпуса рядом с газопроводом
• Монтаж на железобетонном перекрытии с использованием анкерных болтов

Практические советы

• Перед монтажом проверьте соответствие диаметра резьбы штанги - должна точно соответствовать M16
• При креплении к бетону используйте анкеры класса A4 или аналогичные по несущей способности
• Не затягивайте крепёж слишком сильно - это может повредить резьбу или деформировать пластину
• Пластина ilp-05007 от EKF - часть единой системы Купол; для максимальной эффективности используйте её с другими элементами этой же серии
