Разделительная пластина PLC-ATP BK | 2966841 Phoenix Contact

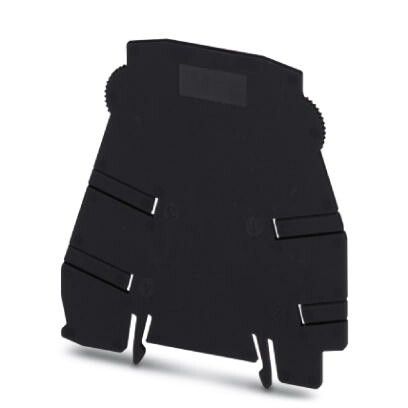

Разделительная пластина PLC-ATP BK от Phoenix Contact - элемент для физического разделения цепей в распределительной коробке, обеспечивает безопасную изоляцию между входными и выходными сигналами в системах автоматизации. Артикул 2966841 применяется в комплектации с модульными контактными группами.

Назначение и область применения

Разделительная пластина PLC-ATP BK используется для создания гальванической изоляции между соседними модулями в шинной системе, например, между дискретными входами и выходами. Применяется в контроллерах PLC, распределительных щитах и панелях управления на промышленных объектах - станках, конвейерах, системах сбора данных.

Технические характеристики

• Цвет: черный (BK)
• Материал: термостойкий пластик, соответствует UL 94 V-0
• Количество контактов: совместима с однорядными модулями шириной до 5,5 мм
• Рабочее напряжение: до 500 В переменного тока (AC)
• Рабочий ток: до 10 А
• Температурный диапазон: от –40 C до +85 C

Совместимость и монтаж

Разделительная пластина PLC-ATP BK устанавливается между модулями системы питания и сигнализации, совместима с разъемами Phoenix Contact серии I/O, а также с другими устройствами, использующими стандартную DIN-рейку 35 мм. Монтаж осуществляется путём вставки в зазор между двумя смежными модулями - без инструментов. Убедитесь, что ширина модулей позволяет установить пластину без перегрузки механической нагрузки на клеммы.

Безопасность и стандарты

• Соответствие нормам UL 94 V-0 - самозагасание пламени
• Защита от случайного замыкания между цепями
• Изолирующая способность соответствует требованиям EN 60947-5-1

Преимущества

• Обеспечивает надёжную изоляцию между высоковольтными и слаботочными цепями
• Устойчив к перепадам температур и вибрациям в промышленной среде
• Не требует дополнительного крепления - просто вставляется между модулями
• Чёрный цвет повышает контрастность при визуальной проверке схемы

Ограничения применения

• Не предназначена для использования вне DIN-рейки
• Не подходит для разделения цепей выше 500 В AC или 10 А
• Не является защитным устройством - не предохраняет от перенапряжений или КЗ
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или химически активных паров

Примеры использования

• Разделение входов датчиков 24 В DC и выходов реле 230 В AC в одном корпусе
• Физическое отделение силовой части от логической в панели управления насосной станцией
• Изоляция аналоговых сигналов от цифровых в системах автоматизации производства

Практические советы

• Перед установкой проверьте, чтобы расстояние между модулями позволяло плотно зафиксировать пластину - недостаточно места может вызвать деформацию клемм
• Используйте PLC-ATP BK только в сочетании с оригинальными или сертифицированными модулями Phoenix Contact - несовместимые устройства могут нарушить изоляционные свойства
• При обслуживании щита всегда отключайте питание перед удалением или заменой разделительной пластины - даже при выключенном сигнале возможна опасность остаточного напряжения
• Артикул 2966841 можно заказывать запасными частями - он не имеет сроков годности, но при повреждении корпуса замените его немедленно
