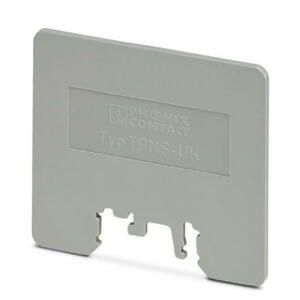

Разделительная пластина TPNS-UK, уп. 50 шт Phoenix Contact 0706647

Разделительная пластина TPNS-UK (упаковка 50 штук) от Phoenix Contact используется для физического разделения контактов в клеммниках, предотвращая случайное замыкание между соседними цепями. Упаковка содержит 50 пластин - достаточно для масштабной сборки или запаса на будущее.

Назначение и область применения

Разделительная пластина TPNS-UK применяется внутри клеммных блоков, чтобы изолировать друг от друга электрические цепи разного напряжения или функционального назначения. Подходит для установки в клеммы серии TPNS, где требуется повышенная безопасность - например, при комбинировании силовых и управляющих цепей. Часто встречается в панелях управления, автоматике, системах безопасности и промышленном оборудовании.

Технические характеристики

• Толщина: 2 мм - обеспечивает достаточную жесткость без лишнего объема
• Длина: 80 мм - соответствует шагу клеммных блоков TPNS
• Высота: 70 мм - покрывает основную рабочую зону клеммы
• Ширина: 2 мм - минимальный профиль, не занимает место в компактных модулях
• Цвет: серый - стандартизирован для визуального отличия от других элементов
• Материал: термостойкий поликарбонат - выдерживает температуру до +100 C

Совместимость и монтаж

Разделительная пластина TPNS-UK совместима исключительно с клеммными блоками серии TPNS от Phoenix Contact. Монтируется просто: вставляется между двумя контактными группами в уже собранный клеммник. Нет необходимости в инструменте - пластина фиксируется за счет плотного посадочного соединения. Перед установкой проверьте, что расстояние между клеммами точно соответствует 80 мм - иначе пластина не войдёт или будет болтаться.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для изоляционных деталей в коммутационных устройствах. Серый цвет и материал обеспечивают электроизоляцию до 1000 В переменного тока. Применение пластины снижает риск пробоя между цепями, особенно при перегрузках или импульсных помехах.

Преимущества

• Увеличивает надёжность системы - предотвращает межцепевые замыкания
• Не требует дополнительных креплений - встраивается без инструментов
• Стандартный размер - легко найти замену или заказать запас
• Упаковка по 50 штук - экономична для крупных проектов

Ограничения применения

• Не подходит для клеммников других серий - даже близких по габаритам
• Не предназначена для работы при температуре выше +100 C
• Не является защитным кожухом - не защищает от внешних механических воздействий
• Не рекомендуется использовать в средах с агрессивными химическими веществами

Примеры использования

• Разделение входов/выходов PLC в пульте управления
• Изолирование цепей 24 В постоянного тока и 230 В переменного тока в одном клеммнике
• Обеспечение безопасности в системах аварийного отключения
• Сборка многофункциональных распределительных щитов в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом убедитесь, что клеммник полностью собран и все провода правильно затянуты - вставить пластину после этого можно, но труднее
• Если нужна изоляция более чем двух цепей - используйте несколько пластин последовательно
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повредить другие элементы клеммника
• Артикулы 0706647 и 706647 - это один и тот же продукт; различие лишь в формате номера. Разделительная пластина TPNS-UK всегда идентифицируется по этим кодам в каталогах Phoenix Contact
