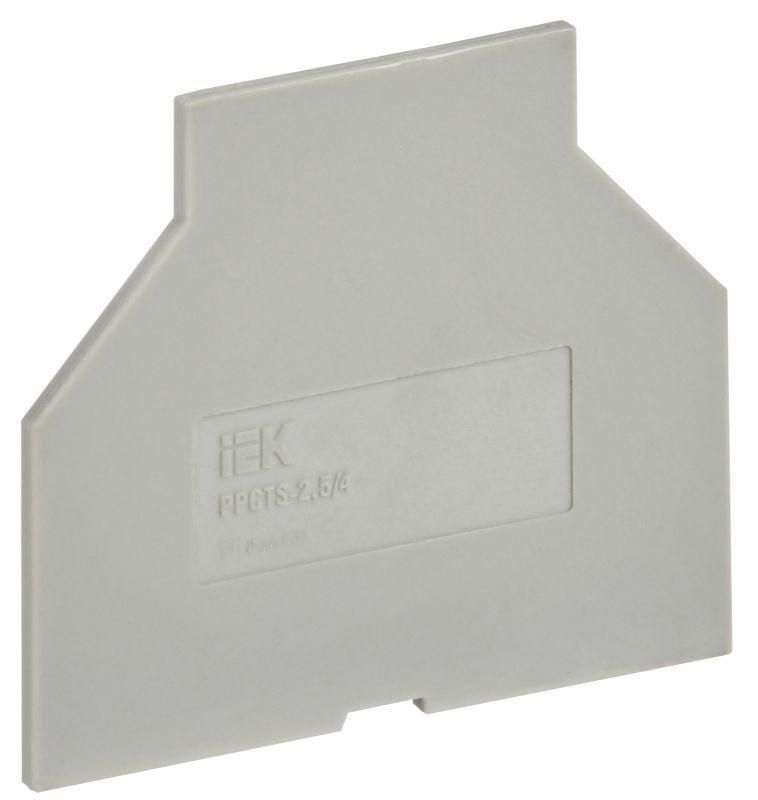

Разделитель малый ARMAFIX для CTS 2.5/4кв.мм сер. IEK YCT10-00-K03-002-PP

Разделитель малый для клеммной колодки CTS 2,5/4 мм2 серый от IEK предназначен для физического и электрического разделения клеммных групп на колодках сечением до 4 мм2. Этот элемент повышает безопасность сборки, предотвращая случайные замыкания между цепями с разным потенциалом.

Назначение и область применения

Разделитель малый для клеммной колодки CTS 2,5/4 мм2 серый применяется внутри клеммных колодок для создания изоляционного барьера между соседними контактами. Он необходим там, где важно соблюдать минимальный путь утечки и воздушный зазор - например, при соединении цепей переменного тока с постоянным, или при работе с высокими напряжениями в одном корпусе. Подходит для установки в клеммники серии CTS от IEK.

Технические характеристики

• Толщина: 1,6 мм - оптимальная жесткость для надежной фиксации без деформаций при монтаже
• Цвет: серый - стандартизированная окраска для быстрой визуальной идентификации
• Наличие разделителя: да - встроенная функция отделения клеммных групп
• Срок службы: 20 лет - материал устойчив к старению, не теряет изоляционные свойства при нормальных условиях эксплуатации

Совместимость и монтаж

Разделитель малый для клеммной колодки CTS 2,5/4 мм2 серый совместим только с клеммными колодками серии CTS от IEK, рассчитанными на провода сечением 2,5–4 мм2. Устанавливается вручную между клеммами после их заполнения - просто вставляется в пазы до щелчка. Не требует инструментов. Каждый разделитель соответствует одному интервалу между клеммами. Для многоканальных колодок используйте нужное количество пластин.

Безопасность и стандарты

Разделитель выполнен из электроизоляционного материала, соответствующего требованиям к путям утечки и воздушным зазорам согласно IEC 60947-7-1. Обеспечивает достаточную изоляцию для работы в сетях до 1000 В переменного тока и 1500 В постоянного тока. Применение этого элемента позволяет сохранить класс защиты оборудования при компактном монтаже.

Преимущества

• Устраняет риск перекрестных замыканий между соседними цепями
• Не требует дополнительных креплений - самоблокирующаяся форма
• Выдерживает длительную нагрузку без трещин и деформаций
• Серый цвет снижает вероятность ошибки при сборке - легко отличить от других типов разделителей

Ограничения применения

• Не подходит для клеммных колодок сечением менее 2,5 мм2 или более 4 мм2 - не будет плотно фиксироваться
• Не предназначена для внешней установки - не имеет IP-защиты
• Не использовать в средах с агрессивными химическими веществами или повышенной температурой выше +85 C
• Не заменяет основную изоляцию клеммы - работает только как дополнительный барьер

Примеры использования

• Разделение входа питания и выхода управления на автоматических выключателях
• Изолирование сигналов низкого уровня от силовых цепей в распределительных шкафах
• Монтаж в системах автоматизации: станки, конвейеры, системы вентиляции
• Сборка многофункциональных клеммных блоков с несколькими напряжениями (например, 24 В DC и 230 В AC)

Практические советы

• Перед установкой проверьте, что клемма полностью закреплена - разделитель не компенсирует плохую затяжку контакта
• При использовании нескольких разделителей следите за равномерностью расположения - они должны быть установлены точно между каждой парой клемм
• Не пытайтесь гнуть или модифицировать разделитель - это нарушит его изоляционные свойства
• Запасайте разделители малые для клеммной колодки CTS 2,5/4 мм2 серый в комплекте с колодками - часто требуется несколько единиц на одну сборку
• Артикул yct10-00-k03-002-pp - точный идентификатор для заказа; не путайте с другими размерами даже от того же производителя IEK
