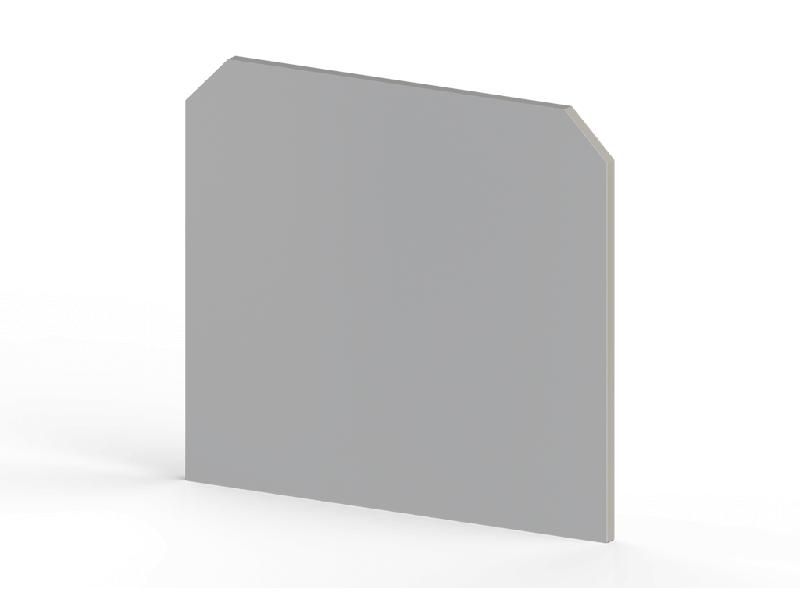

Разделитель клеммных групп для AVK(2.5-10)/ AVK RD(2.5-4) сер. APP 2.5-10 Klemsan 462120

Разделитель клеммных групп для AVK(2.5–10) / AVK RD(2.5–4) серия APP 2.5–10 от Klemsan предназначен для физического и электрического разделения соседних клеммных групп в шинном соединении, обеспечивая безопасную изоляцию и упорядоченную коммутацию. Этот элемент применяется совместно с клеммниками AVK и AVK RD, чтобы предотвратить случайные замыкания между цепями.

Назначение и область применения

Разделитель клеммных групп для AVK(2.5–10) / AVK RD(2.5–4) серия APP 2.5–10 используется внутри распределительных щитов и панелей управления для изоляции различных электрических контуров. Он позволяет разделять группы клемм, например, между силовой цепью и цепью управления, или между разными фазами. Применяется там, где требуется повышенная надёжность изоляции и удобство обслуживания.

Технические характеристики

• Совместим с клеммниками AVK(2.5–10) и AVK RD(2.5–4) серии APP 2.5–10
• Материал корпуса - самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение до 800 В переменного тока
• Рабочий ток до 10 А
• Изоляционный материал соответствует требованиям IEC 60664-1

Совместимость и монтаж

Разделитель клеммных групп для AVK(2.5–10) / AVK RD(2.5–4) серия APP 2.5–10 устанавливается между двумя смежными клеммными группами на DIN-рейке. Монтируется без инструментов: просто вставляется в пазы между клеммами до характерного щелчка. Убедитесь, что клеммы, между которыми вы устанавливаете разделитель, имеют одинаковый шаг - 5,08 мм. Разделитель не требует заземления и не влияет на проводимость тока через клеммы.

Безопасность и стандарты

• Соответствует нормам IEC 60947-7-1 для компонентов распределительных систем
• Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий
• Обеспечивает минимальное расстояние утечки и воздушного зазора согласно требованиям для категории перенапряжений II

Преимущества

• Устраняет риск случайного контакта между фазами или между питанием и управлением
• Упрощает диагностику и обслуживание за счёт чёткого визуального разделения цепей
• Не требует дополнительной фиксации - плотно фиксируется в клеммах
• Выдерживает многократные сборки/разборки без потери прочности защёлок

Ограничения применения

• Не предназначена для использования вне клеммных систем AVK(2.5–10) и AVK RD(2.5–4) серии APP 2.5–10
• Не рекомендуется применять в средах с постоянным воздействием масла, растворителей или агрессивных химикатов
• Не следует использовать в качестве механической опоры или нагрузочного элемента
• Не подходит для высоких частот (>1 kHz) - не является фильтром или помехоподавляющим устройством

Примеры использования

• Разделение входной трёхфазной сети и цепей управления в автоматических щитах
• Изолирование сигнальных цепей 24 В от силовых цепей 400 В в станках ЧПУ
• Группировка клемм по функциональным модулям в пультах управления конвейерами
• Организация отдельных участков питания для нескольких потребителей в одном ряду клемм

Практические советы

• Перед установкой проверьте, что клеммы находятся в одной линии и правильно закреплены на рейке
• Не используйте более одного разделителя между двумя клеммами - он рассчитан исключительно на одиночное расположение
• При необходимости замены - легко демонтируется рукой, без инструментов
• Для больших систем рекомендуется маркировать каждую секцию после установки разделителя - так проще найти нужную цепь при ремонте
• Артикул 462120 от Klemsan - единственный подходящий вариант для данной серии; аналоги других производителей не гарантируют точное соответствие геометрии
