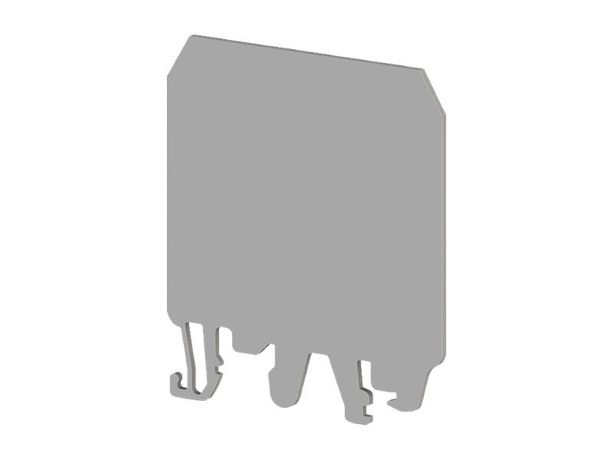

Разделитель клеммных групп для AVK35 /35RD сер. APP 35RD Klemsan 462180

Разделитель клеммных групп для AVK35/35RD серии APP 35RD - элемент для физического и электрического разделения соседних клеммных групп в модульной системе KlemSan. Применяется в распределительных щитах, где требуется изоляция между цепями разного напряжения или функционального назначения.

Назначение и область применения

Разделитель клеммных групп для AVK35/35RD серии APP 35RD используется для создания безопасной изоляции между смежными клеммными группами в шинопроводах серии APP 35RD. Он предотвращает случайное замыкание между фазами, нулевыми проводниками или цепями управления и силовыми цепями. Подходит для установки в щитах автоматизации, промышленном оборудовании и системах распределения электроэнергии.

Технические характеристики

• Совместим с клеммными группами AVK35/35RD серии APP 35RD
• Материал корпуса - самозатухающий термопластик (UL94 V-0)
• Напряжение изоляции - до 690 В переменного тока
• Рабочий температурный диапазон - от –40 C до +80 C
• Степень защиты IP20

Совместимость и монтаж

Разделитель клеммных групп для AVK35/35RD серии APP 35RD устанавливается между двумя соседними клеммными блоками серии APP 35RD. Монтаж осуществляется путём вставки в направляющие профили шины - никаких креплений или инструментов не требует. Убедитесь, что клеммы на обоих сторонах разделителя имеют одинаковый шаг (расстояние между контактами) - 17,5 мм. Разделитель не совместим с другими сериями клемм, даже близкими по габаритам.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1
• Изоляционный материал соответствует UL94 V-0 - самозатухающий при возгорании
• Обеспечивает базовую защиту от случайного контакта с токоведущими частями (IP20)

Преимущества

• Упрощает организацию схемы - позволяет четко отделить цепи контроля, питания и сигнализации
• Не требует дополнительных инструментов для установки
• Увеличивает надёжность за счёт исключения паразитных пробоев между группами
• Экономит место в щите - компактная форма не увеличивает общий размер сборки

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах
• Не обеспечивает защиту от воды, пыли или внешнего воздействия - применяется только внутри закрытых щитов
• Не совместим с клеммами других серий, включая APP 25, APP 45 или аналогичные продукты других производителей
• Не рассчитан на высокие импульсные перегрузки - не используйте в цепях с частыми коммутациями (>1000 операций/час)

Примеры использования

• Разделение входного напряжения 400 В и выходного сигнала 24 В в одном щите управления
• Изолирование цепей PLC от силовой части на конвейере
• Группировка клемм по зонам обслуживания - например, освещение, насосы, вентиляторы

Практические советы

• Перед установкой проверьте, чтобы все клеммы рядом были одного типа - AVK35/35RD серии APP 35RD. Несовпадение шага приведёт к неплотному соединению.
• Не устанавливайте более двух разделителей подряд - это снижает жесткость всей сборки и затрудняет доступ к клеммам.
• При необходимости вынести клеммы в разные уровни - используйте специальные переходники, а не удлинённые разделители.
• Артикул 462180 от KlemSan - единственный подходящий вариант для этой системы; аналоги других брендов не гарантируют точную посадку.
