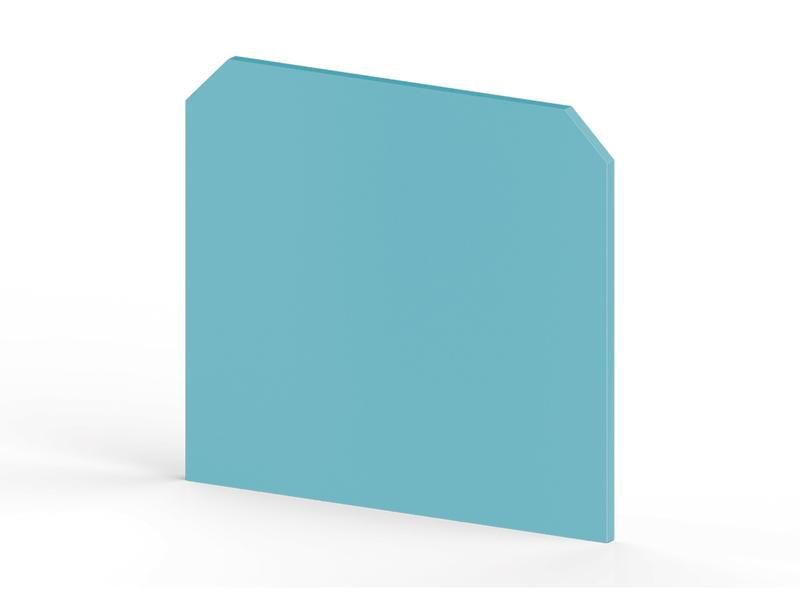

Разделитель клеммных групп для AVK(2.5-10)/ AVK RD(2.5-4) син. APP 2.5-10 Klemsan 462121

Разделитель клеммных групп AVK(2.5-10)/AVK RD(2.5-4) син. 2.5-10 от Klemsan используется для физического и электрического разделения соседних клеммных групп в шинном соединении, обеспечивая безопасную изоляцию между цепями. Артикул 462121 совместим с клеммниками AVK и AVK RD, где шаг контактов соответствует 2,5–10 мм.

Назначение и область применения

Разделитель клеммных групп AVK(2.5-10)/AVK RD(2.5-4) син. 2.5-10 применяется внутри распределительных щитов и модульных систем для отделения одной группы клемм от другой. Это необходимо при работе с разными потенциалами, напряжениями или функциональными контурами - например, между силовой цепью и цепью управления. Устанавливается между двумя клеммниками одного типа, чтобы предотвратить случайное замыкание или перекрестное влияние сигналов.

Технические характеристики

• Цвет: синий
• Подходит для клеммных групп AVK(2.5–10) и AVK RD(2.5–4)
• Шаг клемм: 2,5 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм - совместим с основными стандартными шагами
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Рабочее напряжение: до 690 В переменного тока
• Рабочий ток: до 20 А (при условии правильной установки на клеммы)

Совместимость и монтаж

Разделитель AVK(2.5-10)/AVK RD(2.5-4) син. 2.5-10 устанавливается между двумя смежными клеммными блоками того же типа. Он вставляется в защелки на боковых сторонах клеммника, плотно фиксируясь механически. Для надежной работы важно, чтобы клеммники были одного стандарта - либо все AVK, либо все AVK RD. Разделитель не предназначен для самостоятельного использования - он работает только как компонент сборки клеммной системы.

Безопасность и стандарты

• Материал корпуса соответствует норме UL94 V-0 - самозатухающий, не распространяет горение
• Изоляция рассчитана на рабочее напряжение до 690 В
• Соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств

Преимущества

• Обеспечивает четкую электрическую изоляцию между группами клемм
• Устойчив к механическим нагрузкам и температурным колебаниям
• Легко устанавливается без инструментов - просто вставляется между клеммами
• Цветная маркировка (синий) позволяет быстро отличать разделители от других элементов

Ограничения применения

• Не подходит для клеммников с шагом менее 2,5 мм или более 10 мм
• Не предназначена для использования вне клеммных систем AVK/AVK RD - несовместима с другими сериями
• Не является защитным кожухом - не обеспечивает IP-защиту от пыли и воды
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации всей сборки

Примеры использования

• Разделение входного питания (380 В) и выходных цепей управления (24 В) в одном щите
• Изолирование сигнальных цепей от мощных нагрузок на промышленных станках
• Группировка клемм по зонам обслуживания - например, освещение, вентиляция, насосы

Практические советы

• Перед установкой проверьте, что клеммники имеют одинаковый шаг - даже если они из одной серии, различия в модели могут повлиять на посадку
• Не используйте несколько разделителей подряд без необходимости - это увеличивает габариты сборки и снижает жесткость конструкции
• При монтаже в щитах с высокой плотностью компонентов убедитесь, что разделитель не препятствует доступу к винтам клемм
• Артикул 462121 - единственный вариант этого типа от Klemsan; аналоги других брендов требуют точного сравнения геометрии
